高温フレンズ工業圧力トランスミッター 工業プロセス制御圧力センサー用ディスプレイ
Product Details
| 型番: | BP93420-IIIF | 電源: | 12~32VDC (24VDC) |
|---|---|---|---|
| アウトプット: | 4-20mA | 圧力式: | 計測圧力,絶対,密封 |
| 範囲: | 0-35kpa~20Mpa | 構造タイプ: | フルッシュ・ダイアフレームセンサー送信機 |
| 測定媒体: | 高温 液体 または空気 | 精度グレード: | 0.5％ |
| フラット: | DN25 DN50 など | カスタマイズ: | はい |
| ハイライト |
ディスプレイ付き産業用圧力トランスミッター,高温フレンズ圧力トランスミッター,工業プロセス制御圧力トランスミッター |
||
Product Description

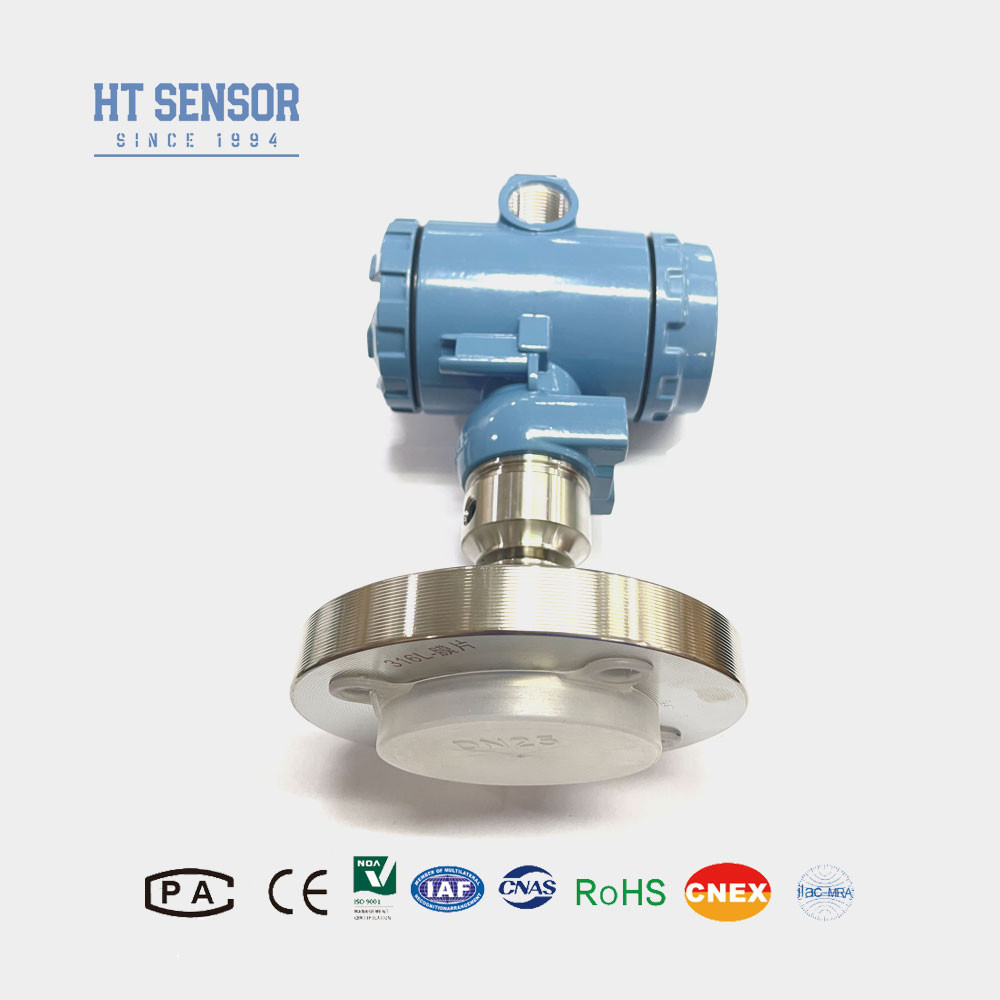

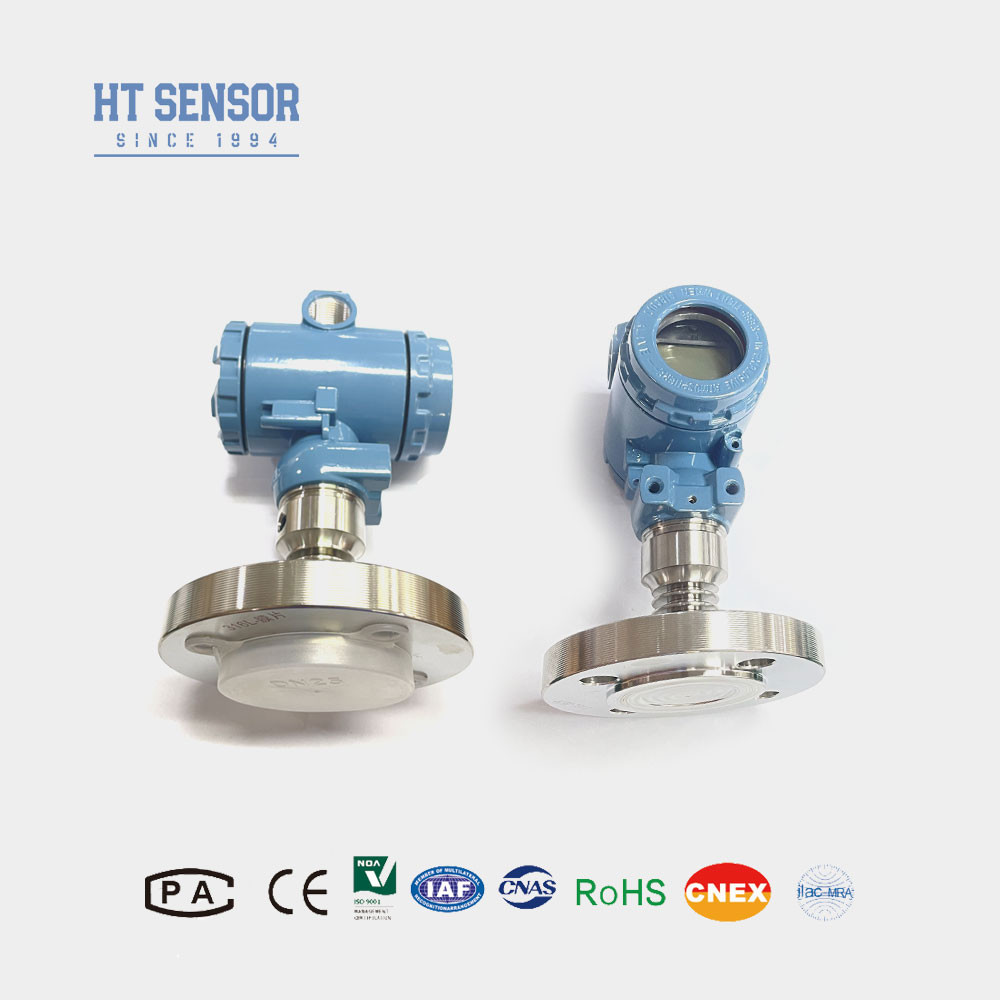

工業プロセス制御用ディスプレイ付き高温フランジ型工業用圧力トランスミッタ
BP93420-IIIF 圧力トランスミッタ
の紹介工業用圧力 センサトランスミッタ:
BP93420-IIIF高温圧力トランスミッタは、HTシリーズシリコン抵抗膜オイル充填コアを信号測定素子として使用しています。そのプロセス接続は、316L分離ダイアフラムとマッチングフランジの直接溶接を特徴とし、正確な圧力測定を保証します。カスタマイズされたヒートシンクは、高温環境に適応するように設計されています。ステンレス鋼ハウジング内では、信号処理回路がセンサー信号を標準出力信号（4-20mA）に変換します。
| の性能パラメータ圧力トランスミッタ | |
| (0-X)Kpa または MPa | -100kPa…0kPa ～ 35kPa…20MPa |
| ゲージ圧 | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | ≤ 定格範囲の1.5倍 |
| 精度 @ 25℃ | ±0.25% (標準) ±0.5% (最大) |
| 再現性&ヒステリシス | 0.02%F.S(Typ.) 0.05%F.S(Max.) |
| 長期安定性 | ±0.1%F.S/年(Typ.) ±0.2%F.S/年(Max.) |
| ゼロ点温度ドリフト | ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(＞100KPa) |
| フルスケール温度ドリフト | ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(＞100KPa) |
| 周波数応答 | 2.4Khz |
| 補償温度 | 0-70℃(≤10mpa、カスタマイズ可能) |
| 動作温度 | -20℃~80℃ |
| 保管温度 | -40℃~120℃ |
| 振動 | 10g、55Hz ～ 2kHz |
| ハウジング材質 | 304、316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 重量 | ~4kg |
の製品機能電源電圧:
- 1. カスタムの広い測定範囲、さまざまな圧力インターフェースオプション
2. さまざまな出力信号オプション
3. ボタン調整可能なゼロとフルスケール
4. 高精度、複数の無菌プロセス接続
のアプリケーション電源電圧:
- 316L非腐食性ガスおよび液体測定に適しています。
- 医療、バイオ医薬品、食品衛生などの業界での無菌処理に使用されます。
- 製紙業や化学工業、下水レベルや飲料にも使用されています。
| の出力信号1. 互換性の検証：製品を選択する際は、テスト対象の媒体が製品の接触部分と互換性があることを確認してください。電源電圧 | 出力タイプ | 4~20mA |
| 12~30VDC | 2/3/4線式 | 0~10/20mA |
| 3線式 | 0/1~5V |
|
| 0/1~10V | ||
| の注文のヒント |
| 工業用圧力トランスミッタ1. 互換性の検証：製品を選択する際は、テスト対象の媒体が製品の接触部分と互換性があることを確認してください。2. |
- ダイヤフラムは重要なコンポーネントです。ダイヤフラムの変形を損傷しないでください。
- 3. 雷保護：製品の信頼性の高い動作を確保するために、現場に雷保護装置を設置し、製品と電源が確実に接地されていることを確認することをお勧めします。4. ケーブルオプション：デフォルトのケーブル長はゼロで、3つのケーブル材質から選択できます。特に指示がない限り、ケーブル材質はポリエチレンにすることができます。異なるケーブル材質が必要な場合は、注文フォームで指定してください。
- 5.特別な要件：強い振動、瞬間的な衝撃力、強い電磁干渉またはRF干渉などの特別な要件がある場合は、注文時に通知して指示してください。
- の注文ガイド
- 工業用圧力センサトランスミッタ
| BP93420XX圧力トランスミッタ | ||||||||
| コード | 概要構造 | |||||||
| G | 一般圧力トランスミッタ | |||||||
| IX | ディスプレイ圧力トランスミッタ | IE | 耐衝撃航空圧力トランスミッタ | |||||
| IIC/III | 工業用一般/ディスプレイ圧力トランスミッタ | IF | 防湿圧力トランスミッタ | |||||
| IIE/IIIE | 一般/ディスプレイ圧力トランスミッタ | IN | 空調専用圧力トランスミッタ | |||||
| IC | 高温圧力トランスミッタ | |||||||
| IQ/IQT | 大口径/高温圧力トランスミッタ | |||||||
| 測定範囲 | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa または MPa | X：実際の測定範囲を示します | |||||||
| コード | 電源 | |||||||
| G | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | その他 | |||||||
| コード | 圧力タイプ | |||||||
| G | 4~20mADC | |||||||
| S5 | 0~20mADC | S2 | 1~5VDC | |||||
| S6 | 0~10VDC | S3 | 0~5VDC | |||||
| S7 | 0.5~4.5VDC | S4 | 0~10mADC | |||||
| コード | 圧力接続 | |||||||
| G | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | その他 | |||||||
| コード | 圧力タイプ | |||||||
| G | Hirschmann | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密閉ケーブル出力 | |||||||
| B4 | 2088工業用ケーシング | |||||||
| B5 | ディスプレイ付き2088工業用ケーシング | |||||||
| B6 | その他 | |||||||
| コード | 圧力タイプ | |||||||
| G | ゲージ圧 | |||||||
| A | 絶対圧 | |||||||
| S | 密閉基準圧 | |||||||
