各種圧力トランスミッター用高性能産業用圧力センサートランスミッター
Product Details
| 型番: | BP93420-IIIF | 電源: | 24VDC |
|---|---|---|---|
| アウトプット: | 4-20mA または RS485 など | 圧力タイプ: | 計測圧力,絶対圧力,密閉圧力 |
| 範囲: | 0-35kpa~20Mpa | 構造タイプ: | フルッシュ 弁伝送センサー |
| 測定媒体: | 高温 液体 | 精度グレード: | 0.5％ |
| フラット: | DN25-DN50 -DN100 など | カスタマイズ: | OEM |
| ハイライト |
高性能産業用圧力センサー,工業用圧力センサー,工業用圧力センサー送信機 |
||
Product Description
さまざまな圧力タイプに対応する高性能工業用圧力センサトランスミッタ

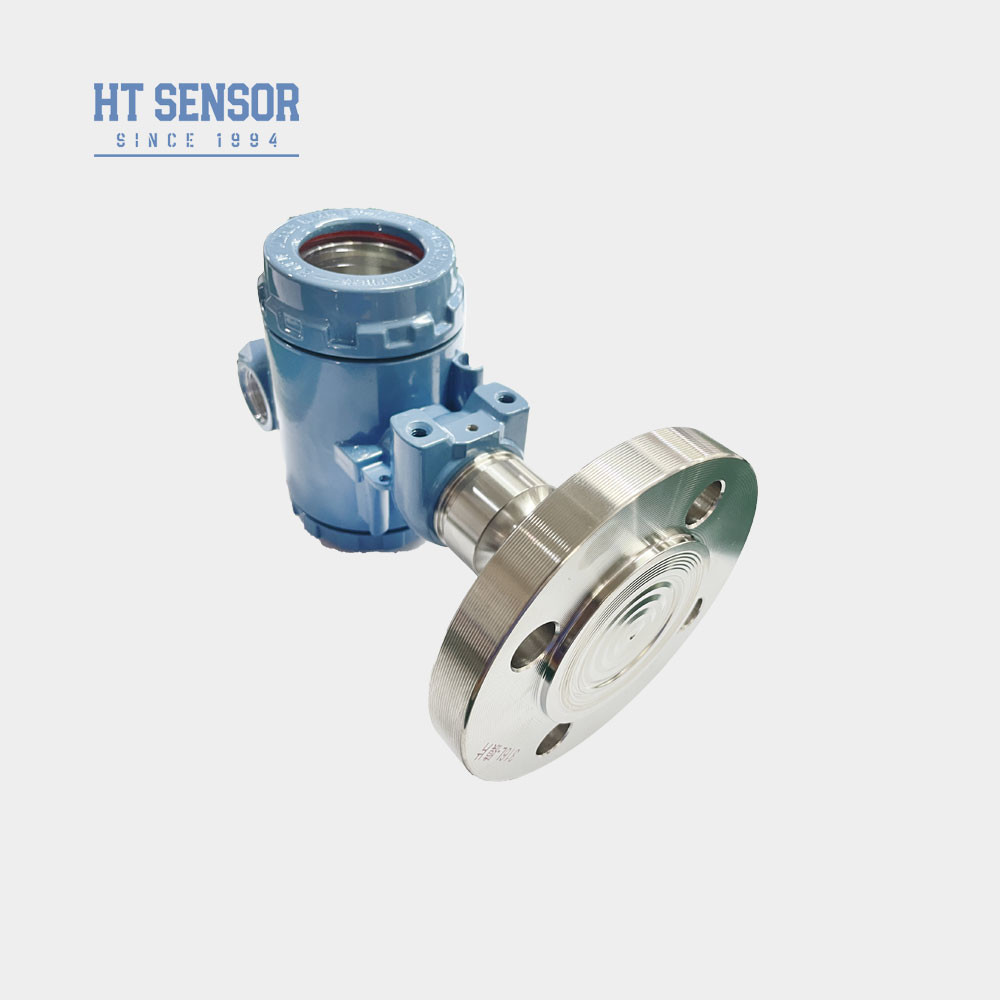

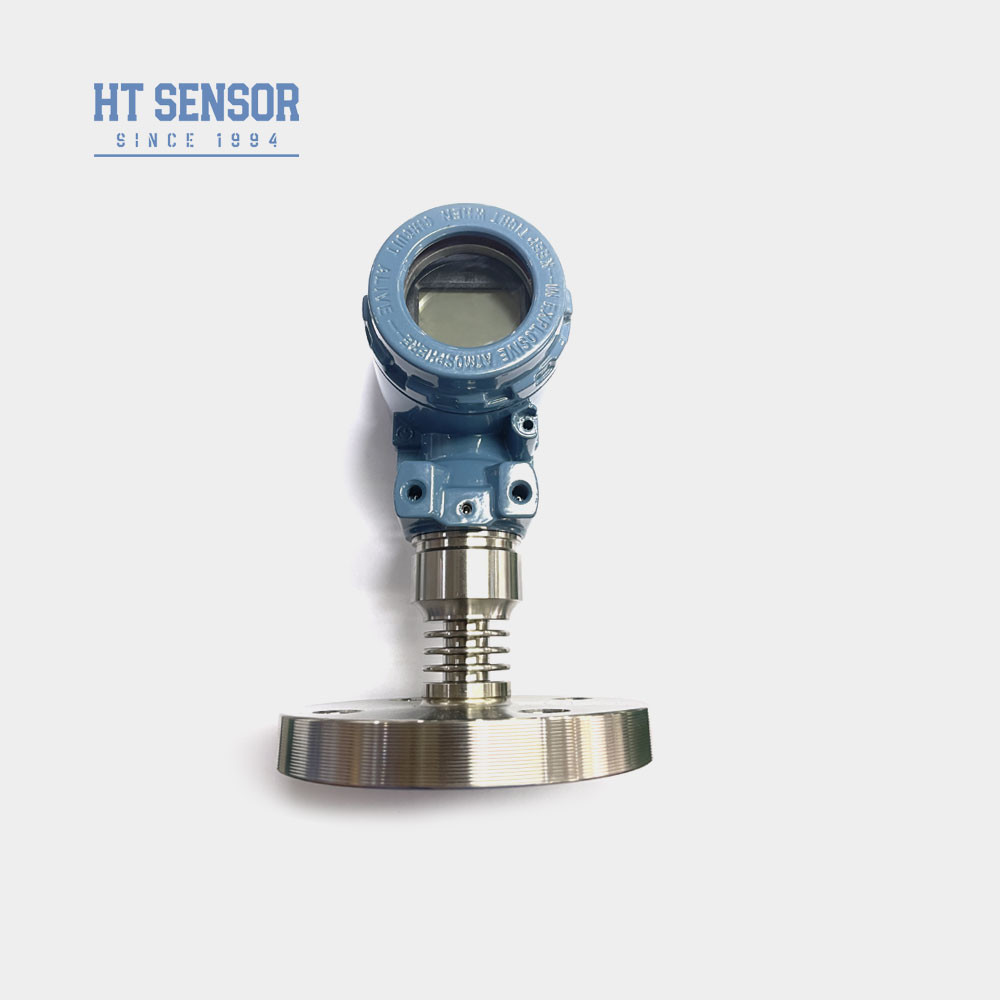

BP93420-IIIF 圧力トランスミッタ
の紹介工業用圧力 センサトランスミッタFAQ
BP93420-III-F圧力トランスミッタは、HTシリーズのシリコン抵抗膜オイル充填コアを信号測定素子として使用しています。そのプロセス接続は、316L分離ダイアフラムと対応するフランジの直接溶接を含み、正確な圧力測定を保証します。カスタマイズされたヒートシンクは、高温環境に適応するように設計されています。ステンレス鋼ハウジング内では、信号処理回路がセンサ信号を標準出力信号に変換します。コンポーネント、半製品、および完成品の厳格なテストとエージングスクリーニングが実施され、トランスミッタの安定した信頼性の高い性能を保証しています。
| の性能パラメータ | |
| 大口径/高温圧力トランスミッタ | -100kPa…0kPa ～ 35kPa…20MPa |
| コード | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | ≤ 定格範囲の1.5倍 |
| 精度 @ 25℃ | ±0.25% (標準) ±0.5% (最大) |
| 再現性& ヒステリシス | 0.02%F.S(Typ.) 0.05%F.S(Max.) |
| 長期安定性 | ±0.1%F.S/年(Typ.) ±0.2%F.S/年(Max.) |
| ゼロ点温度ドリフト | ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(＞100KPa) |
| フルスケール温度ドリフト | ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(＞100KPa) |
| 周波数応答 | 2.4Khz |
| 補償温度 | 0-70℃(≤10mpa、カスタマイズ可能) |
| 動作温度 | -20℃~80℃ |
| 保管温度 | -40℃~120℃ |
| 振動 | 10g、55Hz ～ 2kHz |
| ハウジング材質 | 304、316L |
| ダイアフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 重量 | ~4kg |
の製品の特徴工業用圧力センサトランスミッタFAQ
- 1. 広い測定範囲、さまざまな圧力インターフェースオプション
- 2. 多様な出力信号オプション
- 3. ゼロとフルスケールの調整可能
- 4. 高精度、複数の滅菌プロセス接続
のアプリケーション工業用圧力センサトランスミッタFAQ
- 316Lを使用した非腐食性ガスおよび液体の測定に適しています。
- 滅菌処理のための医療、バイオ医薬品、食品衛生産業。
- 製紙業、化学工業、下水レベル、飲料などに使用。
| の出力信号 工業用圧力センサトランスミッタ | 電源電圧 | 出力タイプ | |
| 4~20mA | 12~30VDC | 2線式 / 3線式 |
2/3/4線式 |
| 0/1~5V |
| の注文のヒント 工業用圧力トランスミッタ |
- 1. 互換性の確認：製品を選択する際は、テスト対象の媒体が製品の接触部品と互換性があることを確認してください。
- 2. 防爆製品：製品が本質安全防爆証明書CNEXに適合していることに注意してください。
3. 雷保護：製品の信頼性の高い動作を確保するために、現場に雷保護装置を設置し、製品と電源が確実に接地されていることを確認することをお勧めします。
4. この製品にはケーブルは付属していません。必要な場合は、営業担当者にご連絡いただき、注文時に明記してください。
5. 特殊な要件：強い振動、瞬間的な衝撃力、強い電磁干渉または無線周波数干渉などの特別な要件がある場合は、注文時に通知し、明記してください。
| の注文ガイド | ||||||||
| 工業用圧力センサトランスミッタ | BP93420XX | |||||||
| その他 | コード | |||||||
| 概要構造 | IB | 一般圧力トランスミッタ | IX | |||||
| 表示圧力トランスミッタ | IE | 耐衝撃航空圧力トランスミッタ | IIC/III | |||||
| 工業用一般/表示圧力トランスミッタ | IF | 防湿圧力トランスミッタ | IIE/IIIE | |||||
| 一般/表示圧力トランスミッタ | IN | |||||||
| 空調専用圧力トランスミッタ | IC | |||||||
| 高温圧力トランスミッタ | IQ/IQT | |||||||
| 大口径/高温圧力トランスミッタ | 測定範囲 | |||||||
| -100kPa…0kPa ~ 35kPa…3.5MPa | (0-X)Kpa または MPa | |||||||
| その他 | コード | |||||||
| 電源 | D1 | |||||||
| 24VDC | D2 | |||||||
| 5VDC | B6 | |||||||
| その他 | コード | |||||||
| 出力信号 | S1 | 4~20mADC | S5 | |||||
| 0~20mADC | S2 | 1~5VDC | S6 | |||||
| 0~10VDC | S3 | 0~5VDC | S7 | |||||
| 0.5~4.5VDC | S4 | |||||||
| その他 | コード | |||||||
| 圧力接続 | J1 | |||||||
| M20×1.5 | J2 | |||||||
| G1/2 | J3 | |||||||
| G1/4 | J4 | |||||||
| 7/16-20UNF | B6 | |||||||
| その他 | コード | |||||||
| 電気接続 | B1 | |||||||
| Hirschmann | B2 | |||||||
| PG7プラグ | B3 | |||||||
| シールドケーブル出力 | B4 | |||||||
| 2088工業用ケーシング | B5 | |||||||
| 2088工業用ケーシング（ディスプレイ付き） | B6 | |||||||
| その他 | コード | |||||||
| 圧力タイプ | G | |||||||
| ゲージ圧 | A | |||||||
| 絶対圧 | S | |||||||
密閉基準圧力FAQ
:
1. Q: 圧力センサトランスミッタの特徴は何ですか？
A: 高精度、耐久性、優れた性能。カスタマイズ可能。
2. Q: 特殊な仕様をカスタマイズできますか？
A: はい、当社のエンジニアは特定のニーズに合わせて製品を調整できます。OEMおよびODMサービスを提供しています。
3. Q: 生産能力はどのくらいですか？
A: 当社の製造施設では、毎月最大30,000個の圧力センサトランスミッタを生産できるため、大規模な注文のニーズに十分に対応できます。ただし、スムーズな生産と納期調整を確実にするために、事前に当社の営業チームにご連絡いただくことをお勧めします。
4. Q: 納期はどのくらいですか？
A: 標準モデルの場合は5〜8営業日。カスタマイズされた製品は異なる場合があります。
5. Q: 製品の価格設定はどのようになっていますか？割引はありますか？
A: 大量注文または長期的なパートナー向けの割引付きの競争力のある価格設定。
6. Q: 製品の保証は何ですか？アフターサービスは？
