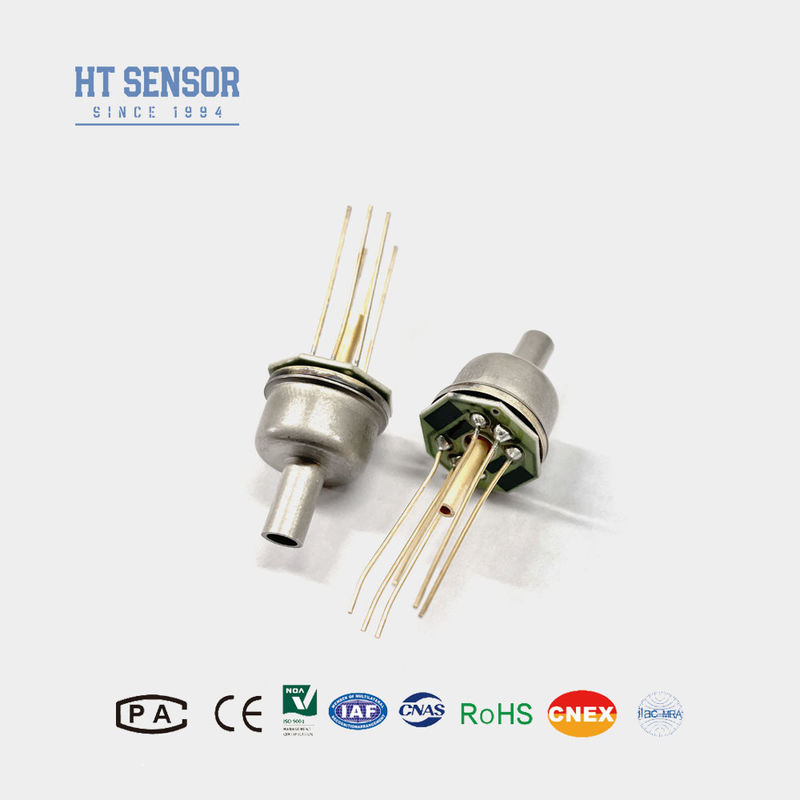

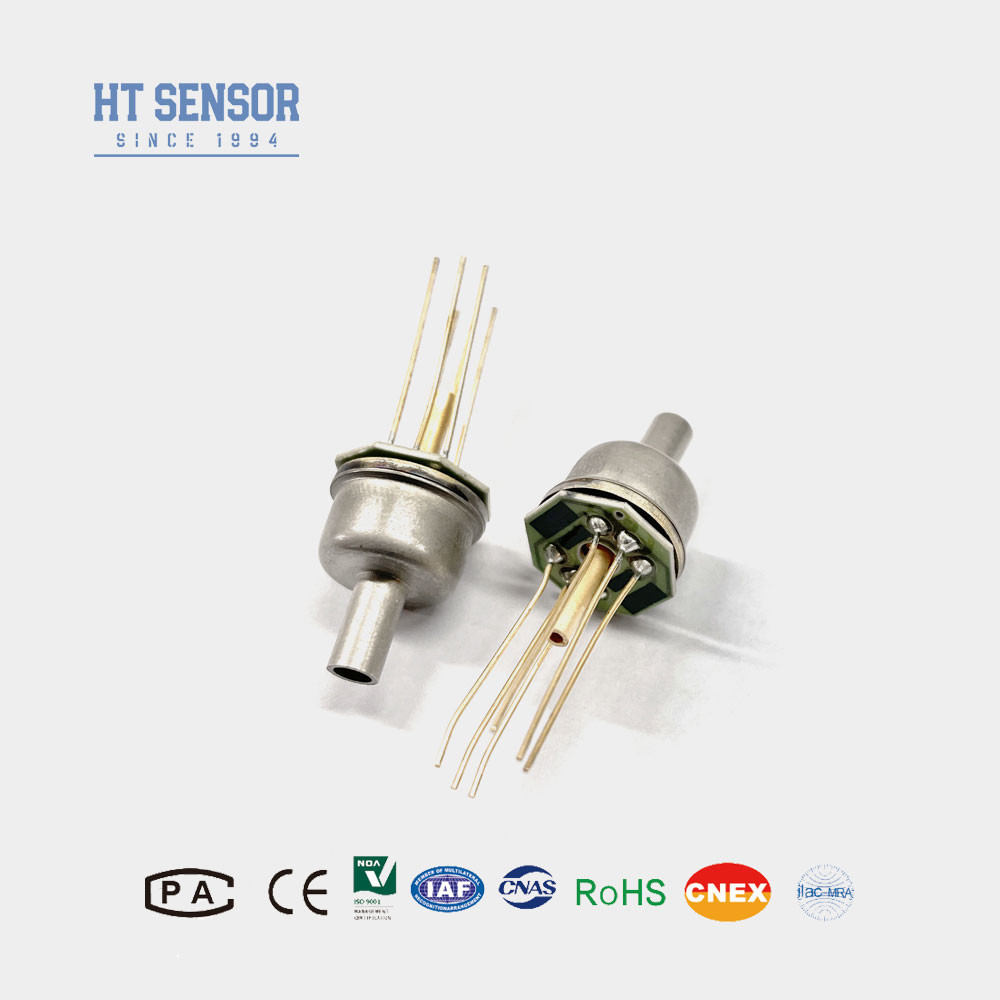

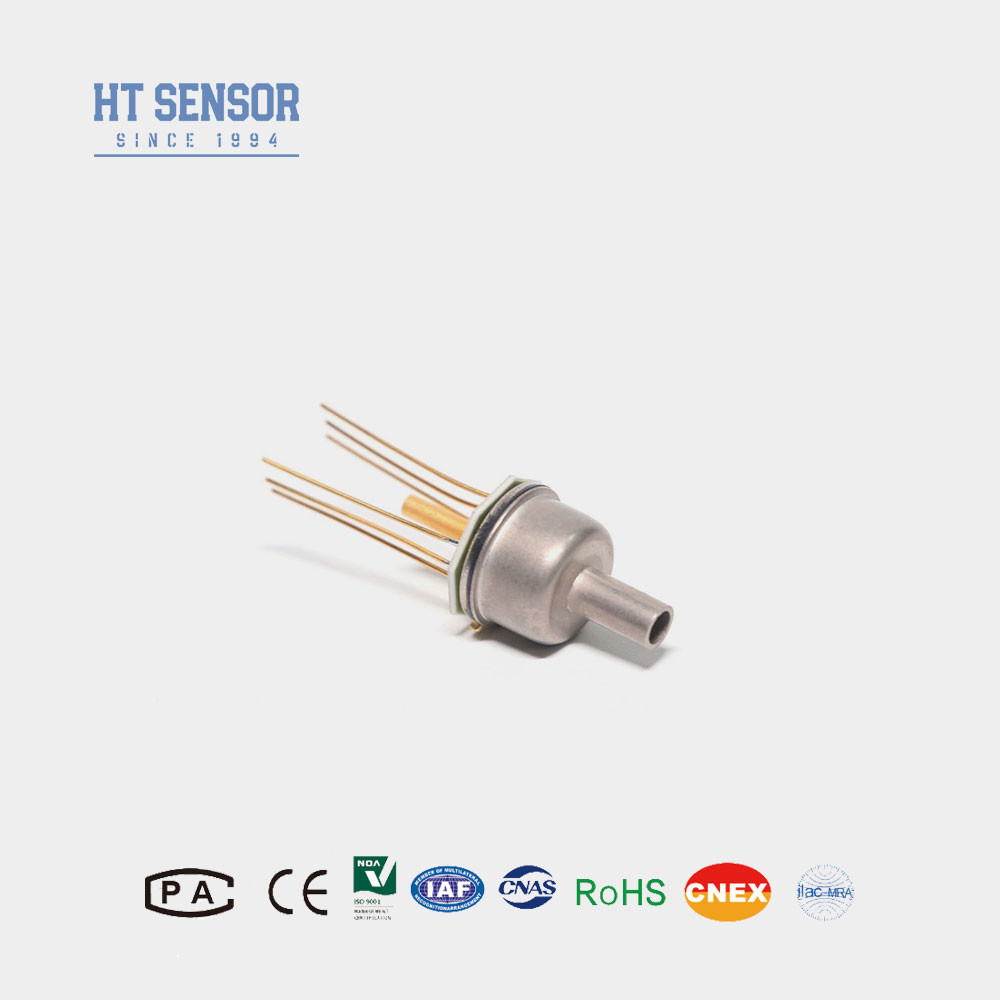

HT12 シリコン圧力センサー 0〜200kPaの広い測定範囲
Product Details
| 型番: | HT12 | スレッドタイプ: | TO8 |
|---|---|---|---|
| ワイヤリングタイプ: | 金色コーバーピンやシリコンワイヤ | 測定培地: | 乾燥ガス空気 |
| 範囲: | 0〜10kpa~200kpaG 100kpaA,200kpaA | 出力: | mv アナログ信号 |
| 力: | 1.5mA | Hsコード: | 9026209090 |
| のために: | 圧力センサー | カスタマイズ: | OEMとODM |
| ハイライト |
0〜2Mpa シリコン圧力センサー,幅広く測定できるシリコン圧力センサー,HT12 シリコン圧力センサー |
||
Product Description
HT12 シリコン圧力センサー 0〜2Mpa の広い測定範囲
HT12シリコンピエゾレシシブ圧力センサーは,高度な安定性のある拡散シリコン要素で,先進的なTO8パッケージング技術を用いてカプセル化されています.油で満たされたコアの欠如は,プロフィールエラーを排除し,小さな範囲の安定性を大幅に改善します.乾燥した,腐食性のないガス圧を測定するのに特に適しています.
シリコン圧力センサーの製品特性:- 測定範囲は0から10KPaから2Mpaまで広い.
- 高信頼性,安定性
- TO8 封装技術
- 航空宇宙の応用
申請シリコン圧力センサー:
- 乾燥した,腐食性のないガスの圧力を測定した.
- 肺制御システム 生物医学工学の応用
- HVAC制御装置
- 実験の目的に関連する航空宇宙航空
- 電源: ≤2mA DC (典型的な1.5mA DC)
- 入力阻力:3KΩ~6KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:金で覆われたコヴァーピンまたは100mm高温ワイヤー
| 性能パラメータシリコン圧力センサー: | ||||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| TO8 の範囲 | 最低:7kPa 最大:200kPa | |||||
| タイプ | マックス | ユニット | ||||
| 線形性 | ±015 | ±03 | %F.S | |||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | |||
| ヒステレシス | 0.05 | 0.1 | %F.S | |||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±05 | ±1 | %F.S | |||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±05 | ±1 | %F.S | |||
| 補償したテンプ | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 動作温度 | -20~80 | oC | ||||
| 貯蔵温度 | -40~125 | oC | ||||
| 許容される過負荷 | 3倍の全スケールまたは4MPaの間の小さい値を取ります | |||||
| 爆発圧 | 5X 完全なスケール | |||||
| 長期的安定性 | 0.2 % | F.S. 年間 | ||||
| 弁膜材料 | 316L | |||||
| 断熱抵抗 | ≥200MΩ 100VDC | |||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | |||||
| ショック | 100g,11ms | |||||
| 応答時間 | ≤1ms | |||||
| 体重 | ~12.5g | |||||
| パラメータは以下の条件で試験する: 恒常電流1.5mA,環境温度は25°C | ||||||
| 図面 建設 | |
| サイズ | |
| 電気接続と補償 |
|
|
| 注文のヒント |
- センサーコアとハウジングが組み立て時に正確に合致し,要求された気密密封を確保する.
- コンポーネントを垂直に注意深く並べて,補償プレートを詰め込むことや損傷しないように,組み立て時に均等な圧力を適用します.
- 圧力センサーコアの空気管と大気との間に開かれた接続を維持し,水,蒸気,腐食性物質が正気圧室と負気圧室に入ることを防止する.
- ピン電線に変更があった場合,センサーコアに付着したラベルを参照して正確に識別してください.
| 会社 |
| Q&A |
FAQ:
1Q: 圧力センサーの特性は?
A: 圧力センサーのトランスミッターは 高精度,耐久性,優れた性能で特徴付けられ,カスタマイズできるオプションがあります.
2Q:私は特別な仕様をカスタマイズできますか?
A:はい,私たちのエンジニアは,OEMとODMサービスを通して,特定のニーズを満たす製品に合わせることができます.
3Q: あなたの生産能力は?
A: 私たちの製造施設は,最大3万の 圧力センサートランスミッタを月に生産する能力を持っています.順調な生産と配達スケジュールのために,私たちの販売チームに事前に連絡することがお勧めです.
4Q: 典型的な配達期間は?
A: 標準モデルは通常,5~8日間の配達期間があり,カスタマイズされた製品は異なります.
5Q: 商品の価格はどうですか? 割引はありますか?
A: 大量オーダーや長期間のパートナーシップでは 格安で競争力のある価格を提供しています
6Q: あなたの製品の保証は何ですか? そして販売後のサービス?
A: 当社の製品は出荷日から24ヶ月保証を受けています. 販売後のサービスは,PCネットワークによるリモートインストラクションサポートとともに 24時間以内に迅速な対応を保証しています.
