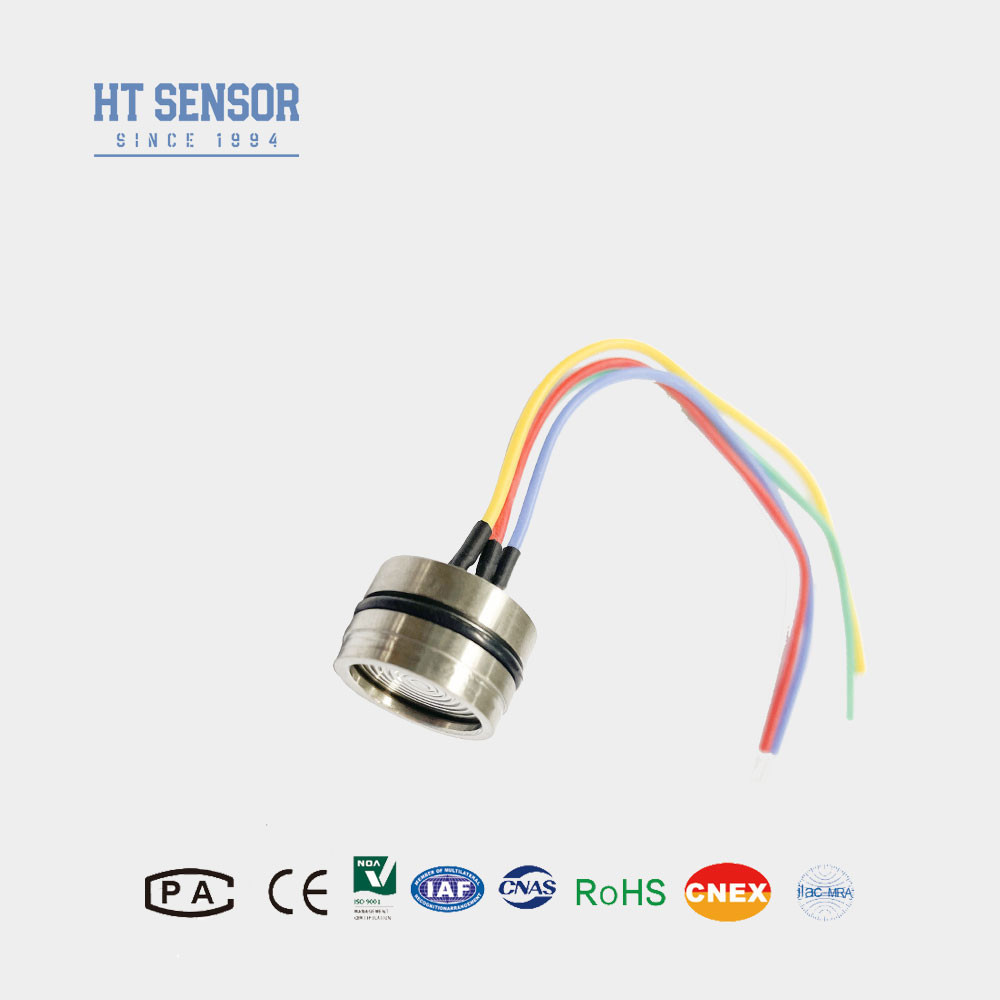

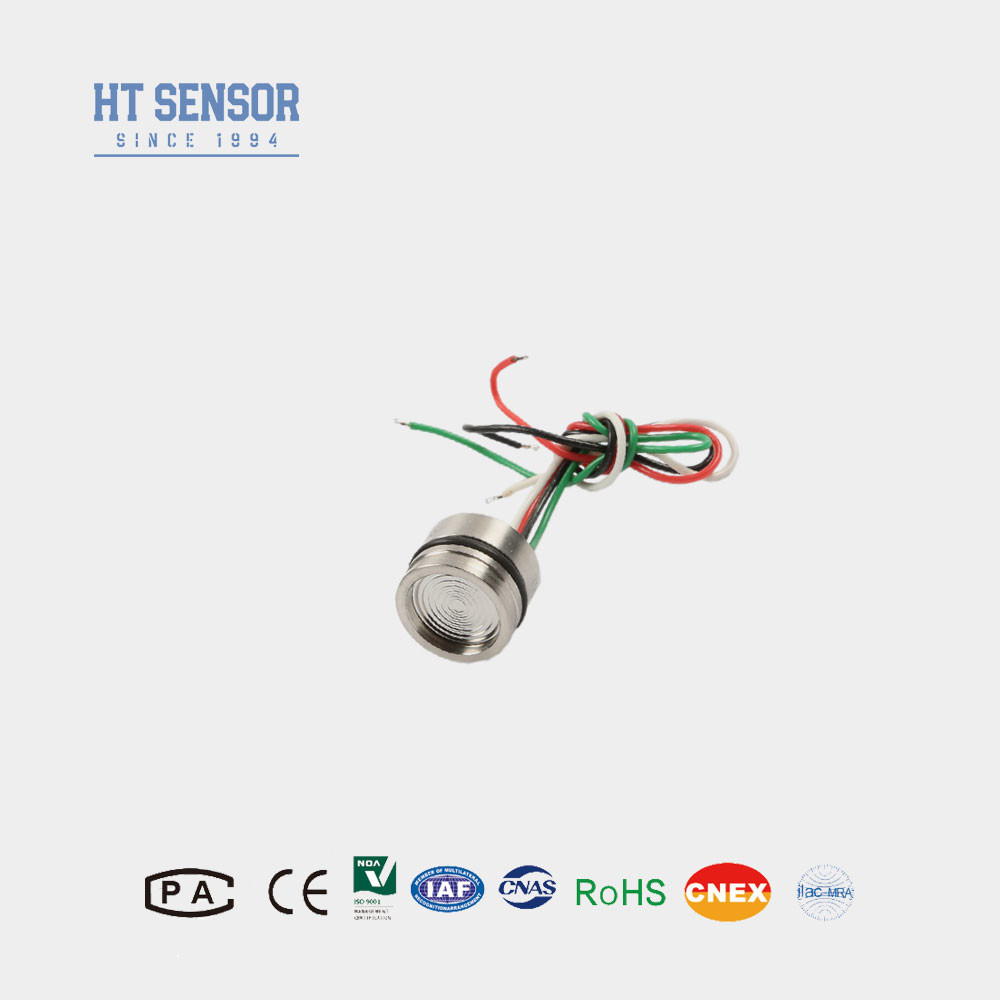

19mm 圧電抵抗型シリコン圧力センサーダイアフラム溶接、全316L.S.S レベルセンサー
Product Details
| 材料: | 316Lステンレス鋼 | ミニ範囲: | 10kpa |
|---|---|---|---|
| 最大範囲: | 100MPA | 供給: | 1.5mA (0.4-2.0mA) |
| OEM: | はい | 選択可能: | 金色ピンまたは四色シリコンワイヤ |
| モデル: | HT19 | 高い: | 12mm /15mm |
| 油: | 拡散シリコン | 糸: | 無/OEM |
| ハイライト |
19mm シリコン圧力センサー,弁の溶接シリコン圧力センサー,ピエゾレスシブシリコン圧力センサー |
||
Product Description
19mm 圧電シリコン圧力センサーダイアフラム溶接プロセスが性能を保証
HT19 シリコン圧力 センサー
オイル充填シリコン圧力センサーの紹介:
- このセンサーは、国際グレードの高安定性、高精度シリコン圧力チップを組み込んでいます。
- 洗練された温度補償アルゴリズムを実装し、幅広い動作温度範囲で正確で信頼性の高い測定を実現します。
- 30年以上の開発と製造の専門知識を活用し、センサーは優れた信頼性と性能を確保するために厳格な品質管理プロセスを経ています。
- この製品の優れた安定性と能力は、世界中のユーザーから幅広い認識と信頼を得ています。
- これらの最適化された説明は、HT19 圧電シリコン圧力センサーの卓越した性能と信頼性に貢献する高度な設計、精密なエンジニアリング、厳格な品質管理対策を強調しています。
製品の特徴 オイル充填シリコン圧力センサー:
- 広い測定範囲:0~10KPa~100Mpa
- 圧電シリコン感知素子
- フル316LSS、フルチタンまたはハステロイダイアフラム
- Oリングマウント
- 高精度と安定性。
アプリケーション オイル充填シリコン圧力センサー:ガスと液体の測定圧力
- 石油採掘
- 給水、町の温水供給
- プロセス制御システム
- 航空および航海検査
- 油圧
- シリコン圧力センサーの電気データ
供給:1.5mADC
- 入力インピーダンス:3KΩ~6KΩ
- 出力インピーダンス:2.5KΩ~6KΩ
- 絶縁抵抗: ≥100MΩ/50VDC
- 絶縁電圧:ハウジングと電気接続間の500VACは損傷を引き起こしません
- 適合媒体:316Lステンレス鋼と互換性のある液体、ガス
- オイル充填シリコン圧力センサーの性能仕様
性能パラメータ:
| 測定範囲 | |||||
| ゲージ(G) | 10KPa、20KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000Kpa | 絶対(A) | |||
| 100KPaA、200KPaA、350KPaA、700KPaA、1000KPaA、2000KPaA | 密閉(S) | ||||
| 3500KPaS、7MPaS、10MPaS、20MPaS、40MPaS、60MPaS、100MPaS | Typ | ||||
| 最大 | 単位 | 直線性 | |||
| ±0.15 | ±0.3 | %F.S | 補償温度 | ||
| 0.05 | 0.1 | %F.S | 補償温度 | ||
| 0.05 | 0.1 | %F.S | 補償温度 | ||
| 0±1 | 0±2 | mV | ゼロオフセット温度ドリフト | ||
| ≤20KPa | 0～50 | 50±30 | mV | ゼロオフセット温度ドリフト | |
| 0～70 | 100±30 | mV | ゼロオフセット温度ドリフト | ||
| ≤20KPa | 0～50 | %F.S | %F.S | 補償温度 | |
| 0～70 | ±1 | %F.S | 補償温度 | ||
| ≤20KPa | 0～50 | %F.S | %F.S | 補償温度 | |
| 0～70 | ±1 | %F.S | 補償温度 | ||
| ≤20KPa | 0～50 | ℃ | 許容過負荷 | ||
| 0～70 | ℃ | 許容過負荷 | |||
| -20～80 | ℃ | 許容過負荷 | |||
| -40～125 | ℃ | 許容過負荷 | |||
| フルスケールの3倍または120MPaの小さい方の値を取ります | 破裂圧力 | ||||
| フルスケールの5倍 | 長期安定性 | ||||
| 0.2 % | F.S/年 | ダイアフラム材質 | |||
| 316L | 絶縁抵抗 | ||||
| ≥200MΩ 100VDC | 振動 | ||||
| 10gRMS、20Hzから2000Hzの条件下で変化なし | 衝撃 | ||||
| 100g、11ms | 応答時間 | ||||
| ≤1ms | Oリングシール | ||||
| ニトリルゴムまたはフッ素ゴム | 充填媒体 | ||||
| シリコンオイル | 重量 | ||||
| ～28g | パラメータは、1.5mAの定電流と周囲温度25°Cの条件下でテストされています | ||||
| 寸法 | |||||
注:
1. 組み立て中は、必要な気密性を得るために、コアサイズとトランスミッタハウジングの調整に注意してください。
2. ハウジングの組み立てプロセス中は、垂直に位置合わせし、均等な圧力を加えて、ジャムや補償プレートの損傷を防いでください。
3. テスト対象の媒体がコアダイアフラムとハウジング材質（316L）と互換性がない場合は、注文時に特別な指示を提供する必要があります。
4. ダイアフラムの変形や穿刺、コアの損傷を防ぐため、手や鋭利なものでセンサーダイアフラムを押さないでください。
5. 水、水蒸気、または腐食性媒体がゲージコアの負圧室に入るのを防ぐため、ゲージコアの圧力ポートを大気に開放してください。
6. ピンに変更がある場合は、実際の製品のラベルを参照してください。
よくある質問:
Q1:あなたは
製造会社ですか？ A1:私たちは約30年の経験を持つ製造業者です。
Q2:カスタマイズされた製品
A2:OEMおよびカスタム設計サービスを提供しています。
Q3:品質保証
A3:当社の製品には、元の購入者への出荷日から12〜18か月の限定保証が付いています。Hengtongは、欠陥のある製品を無料で交換または修理します。この保証は、変更、誤用、または無視されたユニットには適用されません。
Q4:出荷と梱包
A4:製品は通常、貨物前払いのUPS、FedEx、DHL、INTなどの国際エクスプレスで出荷されます。また、お客様の出荷アカウントを使用して収集することもできます。標準的な輸出梱包には、検査認証が含まれます。
Q5:お問い合わせ
A5:技術的な質問やビジネスの問題について、お客様にサービスを提供するために、活発で経験豊富な営業チームがいます。メッセージを残すか、オンラインサービスをクリックしてください。
