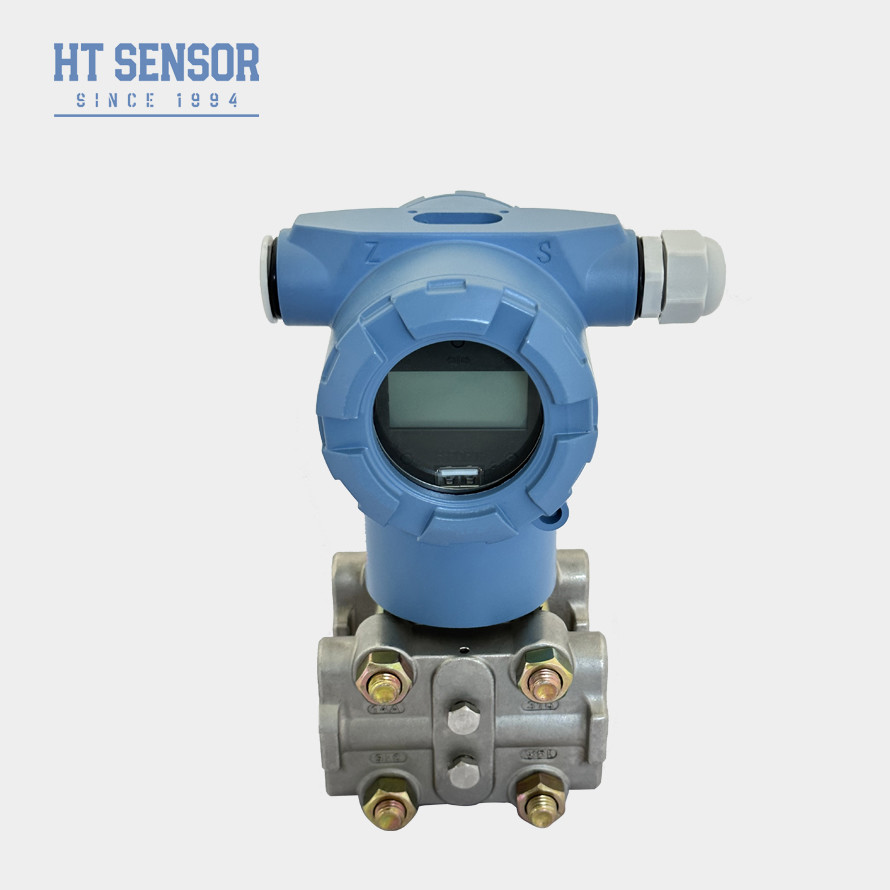

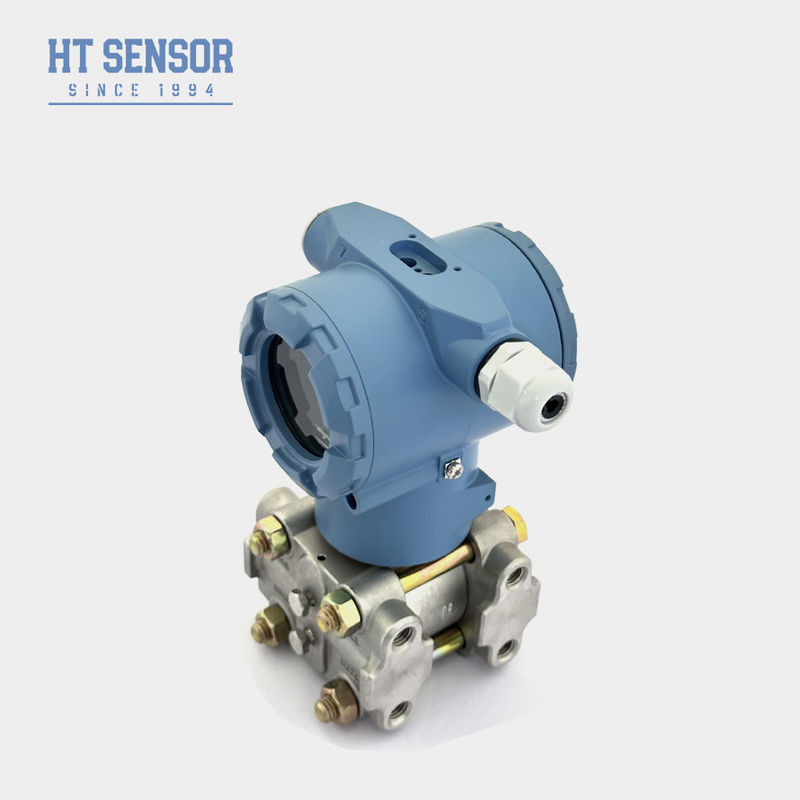

4-20mA ハート差圧トランスミッター 容量表示レベルセンサー トランスデューサー
Product Details
| モデルNO: | HT3351 | 電源: | 15~42VDC |
|---|---|---|---|
| 体重: | 3.6Kg | 安定性: | +-0.2%F.S/年 |
| 圧力の種類: | 差異 的 圧力 | 仕様: | 500pa~2000kpa |
| タイプ: | 容量差圧センサー | 測定中間: | ガスと液体 |
| 精度レベル: | 00.1% | IP 評価: | ip65 |
| ハイライト |
20mA差動圧力送信機,差動圧力変換器,容量指標センサー 差圧トランスミッター |
||
Product Description
容量性差圧トランスミッタの紹介 :
HT3351容量性差圧センサトランスミッタは、圧力差または圧力差によってセンサの静電容量値を変化させ、その結果生じるアナログ信号をAD変換し、マイクロプロセッサにデジタル信号として送信します。マイクロプロセッサによる計算と処理の後、デジタル信号はデジタル-アナログ変換後に電流制御回路に送信され、4〜20mAのアナログ電流信号出力に変換されます。小範囲の液体、ガス測定用。
製品 特徴 容量性差圧トランスミッタの:
1. トランスミッタはステンレス鋼構造設計を採用しており、コンパクトな構造で設置が簡単です。
2. 厳格な温度補償とエージングスクリーニングの後、安定した信頼性の高い性能を確保します。
3. 電気インターフェースは、プラグインまたは直接接続を選択できます。
アプリケーション 容量性差圧トランスミッタの:
1. 石油、化学、電力、水文などの業界のパイプラインにおけるさまざまなガスまたは液体の差圧測定に適しています。
2. パイプとチャンバーの圧力測定。
範囲:
| 出力 | アナログ出力：2線式4-20mADC |
| デジタル出力：2線式4-20mADCおよびHARTに準拠した可変デジタル信号の重ね合わせ | |
| 電源 | 供給電圧12.5-45VDC |
| 制限負荷 | ループ内の最大負荷抵抗Rmaxは、供給電圧によって決定されます。以下の図を参照してください。HARTプロトコルでは、負荷抵抗は250Ω以上、600Ω以下である必要があります。 |
| 通信距離 | 最大1.5Km、マルチアドレス通信は最大15個のスマートトランスミッタを接続できます。 |
| 表示 | 4桁表示、5桁LCD表示、ポインタタイプ。 |
| 防爆 | ExiaIICT5;防爆タイプ |
| ゼロオフセット | 正転送または負転送が可能ですが、最大値を超えることはできません。 |
| 温度 | 周囲温度-40-85℃（LCDを選択した場合：-20-70℃） |
| 媒体温度 | -40～104℃ |
| 静圧と片側過圧 | 3.45KPa（絶対圧）～31.2MPa（ゲージ圧） |
| 相対湿度 | 5～98%RH |
| 起動時間 | 5秒未満。 |
| 容量変化 | 0.16cm3未満 |
| ダンピング調整 | 0.20～25秒 |
| 誤動作アラーム | 誤動作が発生した場合、自動診断機能は3.9または21.0mAを出力します。 |
| 構成保護 | データのランダムな変更を回避するために、ソフトウェアまたは保護スイッチを使用して記録データをロックできます。 |
動作原理 容量性差圧トランスミッタの:
動作原理に示すように、外部圧力または圧力差は、センサの静電容量値に一定の変化を引き起こします。デジタル信号変換を介して、周波数信号に変換され、マイクロプロセッサに送信されます。マイクロプロセッサの計算後、電流制御信号は電流制御回路に出力され、4〜20mAのアナログ電流出力に変換されます。同時に、マイクロプロセッサは相互作用やその他のアクション（表示と設定）を担当します。デジタル通信用の通信ポートには、当社独自のポートが必要です。HARTモジュールは、トランスミッタHART通信を実装します。
測定方法容量性差圧トランスミッタの:
液面測定：
液体の流れの測定では、スラッジの沈殿を避けるために、プロセス導管の側面に圧力タップを破る必要があります。一方、トランスミッタは圧力タップの横または下に設置し、気泡がプロセス導管に排出されるのを防ぐ必要があります。
