HT26V 10V ピエゾレシシティブ シリコン圧力センサー 弁センサーコア OEM
Product Details
| 型番: | HT26V | 出力信号の種類: | アナログ 10mv/V |
|---|---|---|---|
| 力: | 5〜10VDC | 材料: | ステンレス鋼 |
| 測定媒体: | ガスと液体 | dia: | 19mm |
| 高い: | OEM | 輸送パッケージ: | カートン |
| タイプ: | シリコン圧力センサー | カスタマイズ: | OEMとODMで利用可能 |
| ハイライト |
弁皮皮ゾレシシブシリコン圧力センサー,OEM ピエゾレシシブシリコン圧力センサー,弁膜センサーOEM |
||
Product Description
HT26V 10V 圧電シリコン圧力センサーダイアフラムセンサー OEM
HT26V シリコン圧電圧力センサー
シリコン圧力センサーの紹介:

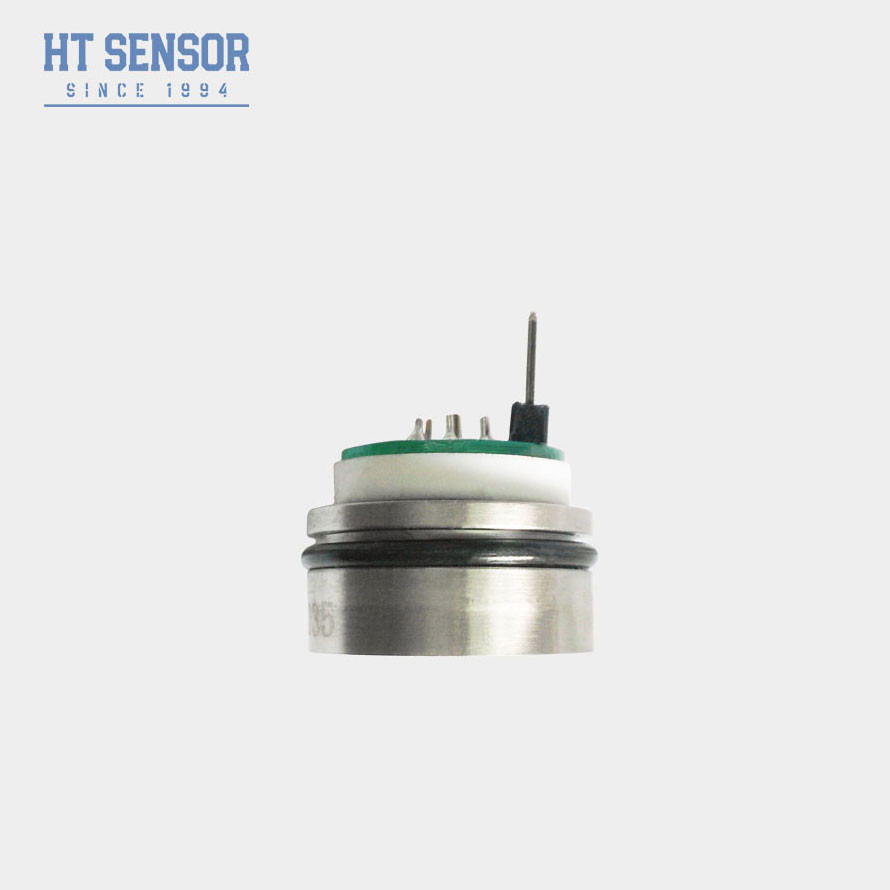

HT26V シリコン圧力センサーは、圧電型の一種で、その中核は非常に安定したシリコン結晶コンポーネントの拡散です。測定媒体の圧力差は、316L 絶縁ダイアフラムを介してシリコンダイアフラムに伝達され、シリコーンオイルで密閉されます。従来の直径19mmからカスタム構造が作られ、高度にカスタマイズされており、ステンレス鋼部品は7mmまで利用可能です。5〜10Vの定電圧電源、通常の出力。HT26V 圧力センサーには、圧力シールに使用する O リングが装備されており、取り付けに便利です。
- 定電圧電源と出力標準信号。
- 高い信頼性、良好な安定性。
- 高さは7mmで、さまざまな構造をカスタマイズできます。
- 石油、化学、冶金、電力、水文などの産業プロセスサイトに適しています。
- 船舶および航空業界で使用。
- 油圧および空気圧制御システムに適しています。
- プロセス制御アプリケーションに使用。
- 電源: ≤10VDC
- コモンモード電圧出力: 入力の 50% (標準)
- 入力インピーダンス:4KΩ~20KΩ
- 出力インピーダンス:2.5KΩ~6KΩ

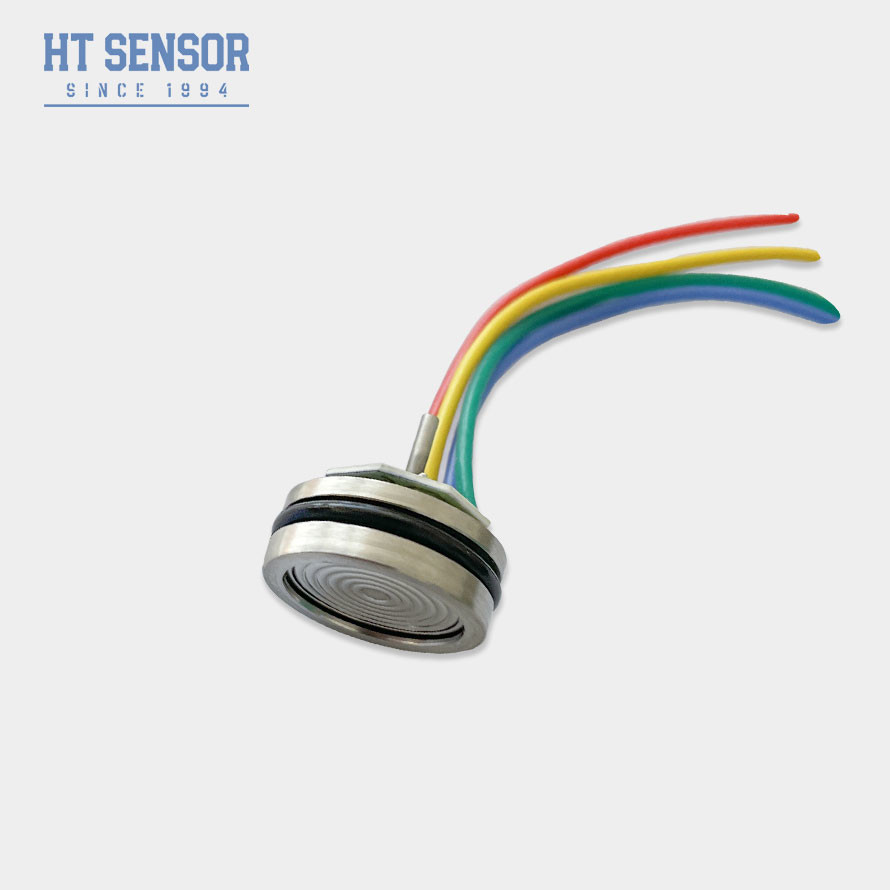

- 電気的接続:100mm 高温ワイヤー、リボンケーブル および ピンコネクタ。
| 性能パラメータ シリコン圧力センサー: | |||||
| 測定範囲 | ゲージ(G) | 10KPa、20KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000KPa | |||
| 絶対(A) | 100KPaA、200KPaA、350KPaA、700KPaA、1000KPaA、2000KPaA | ||||
| 密閉(S) | 3500KPaS、7MPaS、10MPaS | ||||
| Typ | 最大 | 単位 | |||
| 非線形性 | ±0.15 | ±0.3 | %F.S | ||
| 再現性 | 0.05 | 0.1 | %F.S | ||
| ヒステリシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| ゼロオフセット温度ドリフト | ≤20KPa | ±1 | ±2.5 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| フルスケール温度ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| 補償温度 | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| 動作温度 | -20~80 | ºC | |||
| 保存温度 | -40~125 | ºC | |||
| 許容過負荷 | フルスケールの3倍 | ||||
| バースト圧力 | フルスケールの5倍 | ||||
| 長期安定性 | 0.2 % | F.S/年 | |||
| ダイアフラム材質 | 316L | ||||
| 絶縁抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS、20Hz～2000Hz の条件下で変化なし | ||||
| 衝撃 | 100g、11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||||
| 充填媒体 | シリコーンオイル | ||||
| 重量 | ~25g | ||||
| パラメータは、10V の定電圧および 25ºC の周囲温度の条件下でテストされています。 | |||||
| 概要構造 | |
| 圧力チューブ <3.5MPaS |
|
| 通常 ≥3.5MPaS <40MPaS |
|
| 電気的接続と補償 |
|
| 選択例 |
| 注文のヒント |
| FQA |
.
.
| 会社 |
