HT19 拡散シリコン弁圧感センサー コア 316L ステンレス鋼 レベルセンサー
Product Details
| 材料: | 316Lステンレス鋼 | ミニ範囲: | 10kpa |
|---|---|---|---|
| 最大範囲: | 60MPa | 供給: | 2mA未満 (典型的な値は0.4-1.5mA) |
| 出力: | mv信号 (0-80mv) | 選択可能: | 4色のシリコーン ワイヤー |
| モデル: | HT19 | 高い: | 12mm /15mm |
| ハイライト |
拡散シリコン弁圧力センサー,316L HT19 圧力センサー,316Lステンレス鋼のレベルセンサー |
||
Product Description

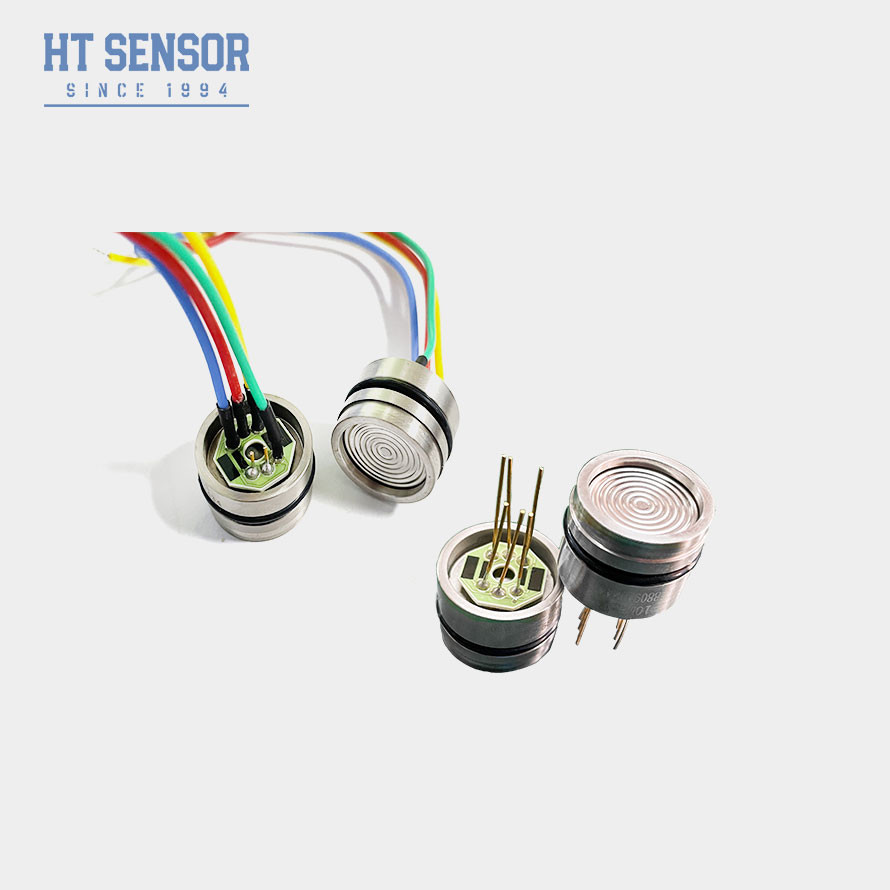

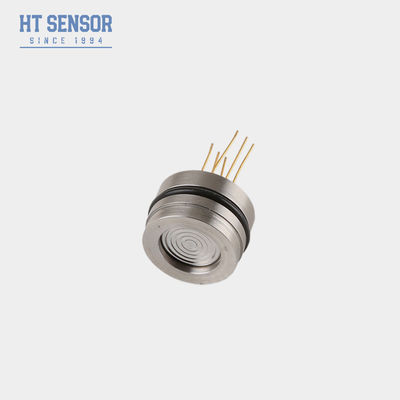

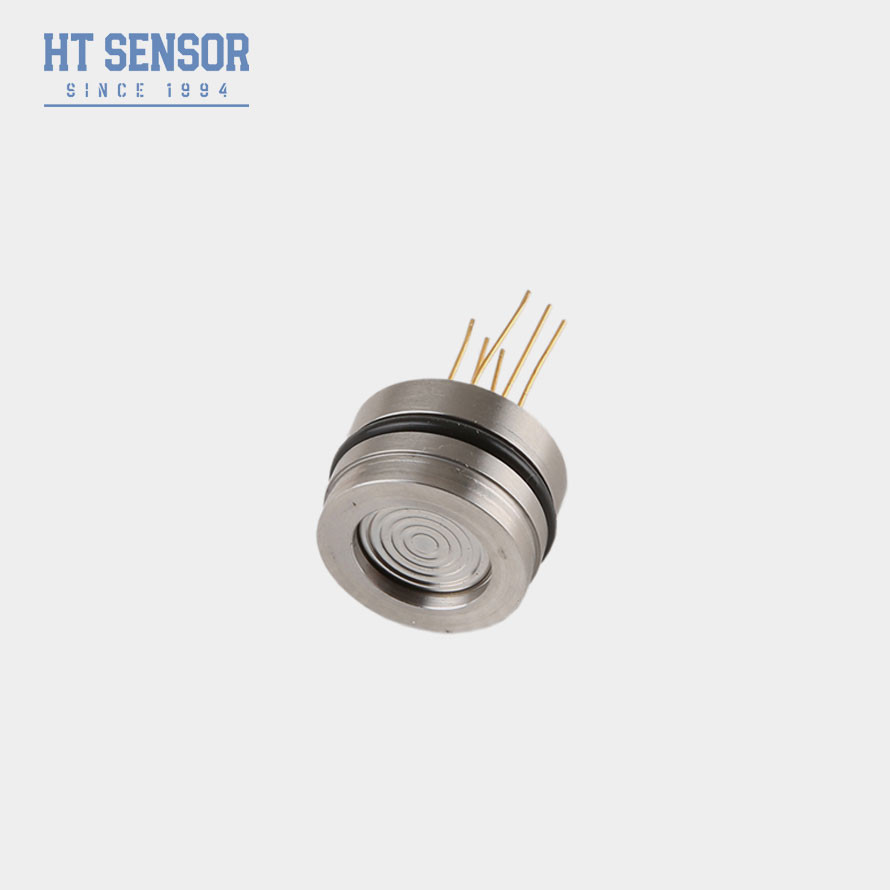

HT19 拡散シリコン弁圧感センサー 316L ステンレス鋼 レベルセンサー
HT19 ピエゾレシシブシリコン圧力センサー
15mm シリコン圧力センサーの導入:
HT19 ピエゾレシスティブシリコン圧力センサー.その主要構成要素は,高い安定性を持つシリコンセンサー要素である.センサーパッケージは,316Lステンレス鋼弁からセンサー要素に圧力を転送するためにシリコンオイルを使用拡散したシリコンのピエゾレシシブ効果を用いて空気液圧を測定した.圧力を測定するために最も一般的に使用されるシリコンセンサーであり,価格も他の種類よりも安い.
製品の特徴15mm シリコン圧力センサー:
- 広い測定範囲:0 ~ 10 kpa ~ 60 mpa.
- シリコンピエゾレシシブ型センサー
- フル316LSS チタンかハステロイ膜
- オーリングシール
- 高精度で安定性がある
申請15mm シリコン圧力センサー:
- 316Lステンレス鋼に合致するガスと液体の圧力を測定する.
- 石油掘削
- 町には水と暖房が供給されている.
- プロセス制御システム
- 航空と海軍の検査
- 液圧装置
電気性能15mm シリコン圧力センサー:
- 供給:1.5mADC
- 入力インペダンス:3KΩ~6KΩ
- 出力インペダンス:2.5KΩ~6KΩ
- 隔熱抵抗:≥100MΩ/50VDC
- 隔熱電圧:500VAC 住宅と電気接続の間の損傷を引き起こさない
- 中等対応:液体,ガス対応 316Lステンレス鋼
シリコン圧力センサーの性能仕様:
| パラメータ |
範囲:0~10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,700KPa,1MPa,2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| 典型的な | マックス | 単位 | ||
| 圧力の非線形性 |
±015 |
±03 | %F.S | |
| 圧重複性とヒステレシス | 0.02 | 0.05 | %F.S | |
| ゼロ出力 | 0±1 | 0±2 | mV | |
| スパン出力 | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| 温度エラー-ゼロ | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±05 | ±1 | %F.S | |
| 温度 誤差 範囲 | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±05 | ±1 | %F.S | |
| 証明圧力 | 3X 定数範囲または120MPa,いずれかが小さい | オーケー オーケー | ||
| 動作温度範囲 | -20~80 | °C | ||
| 補償された温度範囲 | 0~70,0~50 (範囲≤20KPa) | °C | ||
| 貯蔵温度範囲 | -40~125 | °C | ||
注記:上記パラメータ条件下:電源: 1.5mA 温度: 25°C
サイズ
| 注文のヒント |
1組み立てでは,必要な気密度を達成するために,コアサイズとトランスミッターハウジングの調整に注意を払う必要があります.
2シェルの組み立て中に,垂直に並ぶことを確認し,補償プレートに引っかかったり損傷したりしないように均等に圧力をかけます.
3試験対象の介質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサーの弁を押さないでください. 弁の変形や穴が開き,核が損傷しないようにします.
5計圧芯の圧力ポートを大気に開いて,水,水蒸気,腐食媒体が計圧芯の負圧室に入ることを防止する.
6ピンに変更がある場合は,実際の出荷ラベルを参照してください.
