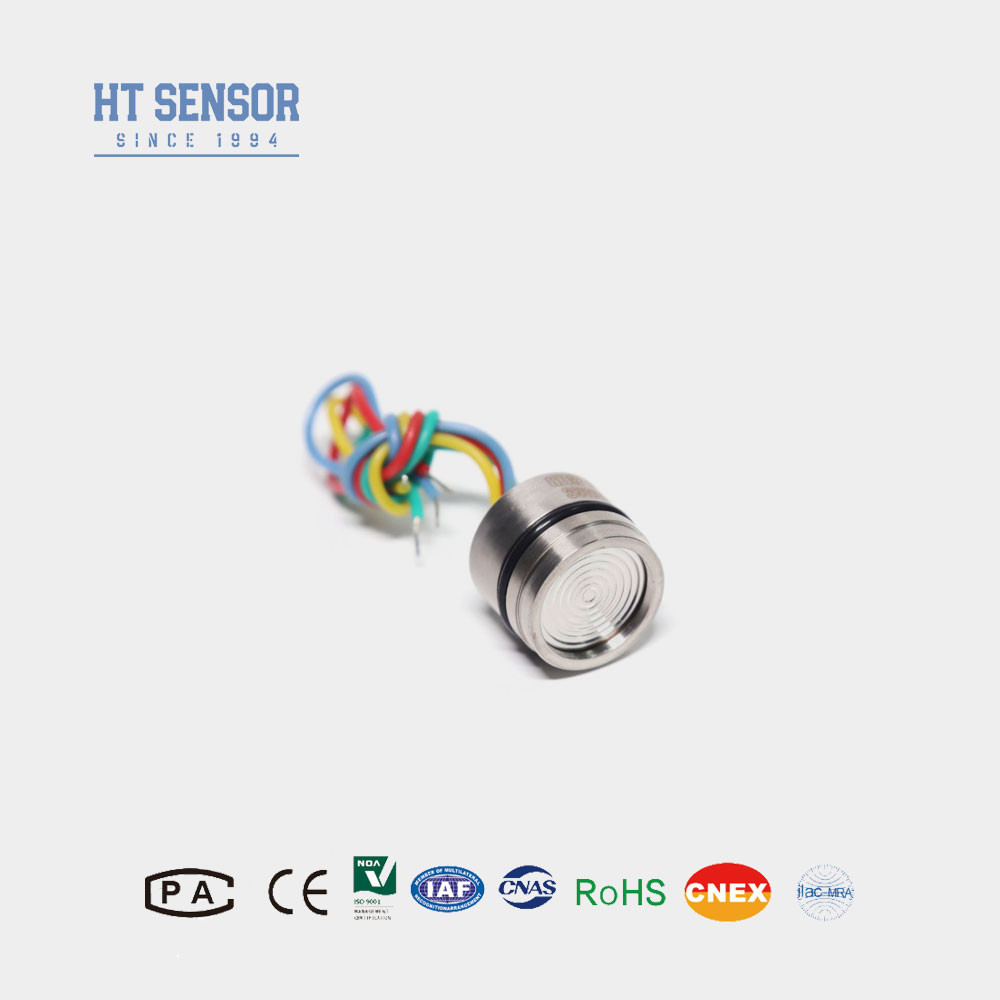

HT19F 弁 シリコン圧力センサー セル 耐震感センサー ステンレス鋼
Product Details
| 材料: | 316L | ミニ範囲: | 10kpa |
|---|---|---|---|
| 最大範囲: | 60MPa | 供給: | 1.5mA |

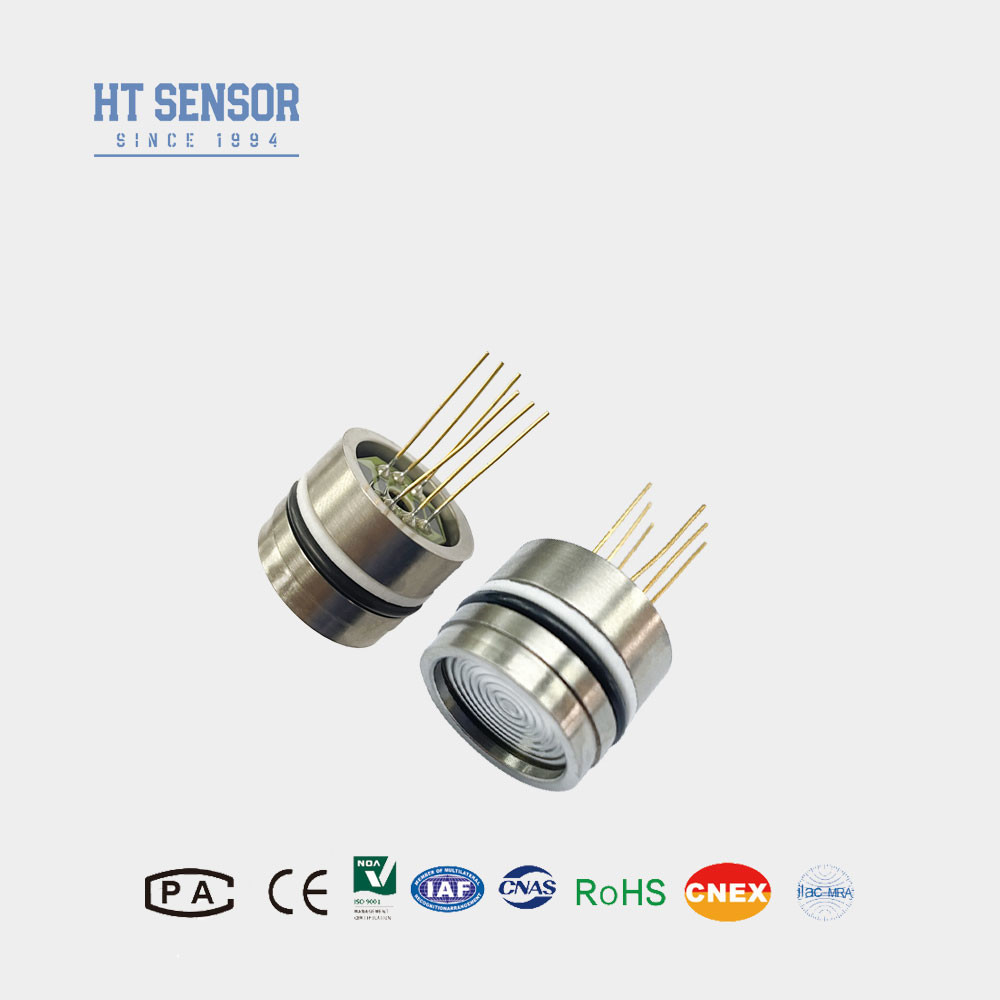

| 出力: | 100mv+30mv | 選択可能: | 四色シリコンワイヤまたは金色のピン |
| モデル: | HT19 | 高い: | 12mm |
| 油: | 拡散シリコン | 糸: | いいえ |
| ハイライト |
ピエゾレシシブ弁シリコン圧力センサー,ステンレス鋼弁シリコン圧力センサー,細胞ピエゾレシシブセンサー |
||
Product Description
HT19F ピアフラグム シリコン 圧力センサー セル ピエゾレシシブ センサー 製造
HT19F シリコン圧力センサー
シリコン圧力センサーの導入:
HT19F ピエゾレシスティブシリコン圧力センサー,主要部品は高安定性分散シリコンセンサーです.316Lのステンレス鋼弁から感知元にシリコン油圧を用いたセンサーの封装国際的に高度な高安定性,高精度シリコン圧力チップを使用したピエゾレシシブ圧力センサー,シンターベース,SMT,金線結合の最適化されたストレスの設計,弁の溶接高真空コーティング,圧力サイクルストレスの除去,高温老化,温度補償,その他のプロセス.生産経験と技術革新製品には優れた安定性と性能があり,ユーザーによって広く認識されています.
製品の特徴シリコン圧力センサー:
- 広い測定範囲:0~10KPa~100Mpa
- ピエゾレシスティブ・シリコン・センシング・エレメント
- フル316LSS,フルチタンまたはハステロイ弁
- Oリングの固定装置
- 高精度と安定性
申請 シリコン圧力センサー:
- ガスと液体の測定圧
- 石油採掘
- 水供給,暖房供給 都市
- プロセス制御システム
- 航空及び航海検査
- 液圧
シリコン圧力センサーの電気データ
供給:1.5mADC
入力インペダンス:3KΩ~6KΩ
出力インペダンス:2.5KΩ~6KΩ
隔熱抵抗:≥100MΩ/50VDC
隔熱電圧:500VAC 住宅と電気接続の間の損傷を引き起こすことはありません
中等対応:液体,ガス対応 316Lステンレス鋼
シリコン圧力センサーの性能仕様
| 性能パラメータ: | |||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | ||||
| タイプ | マックス | ユニット | |||
| 線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 補償したテンプ | ≤20KPa | 050円 | °C | ||
| ≥35kPa | 070 | °C | |||
| 動作温度 | -2080円 | °C | |||
| 貯蔵温度 | -40 円125 | °C | |||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ¥28g | ||||
| パラメータは以下の条件で試験する: 恒常電流1.5mA,環境温度は25°C | |||||
サイズ
注記:
1組み立て中に,必要な気密度を達成するために,コアサイズとトランスミッターハウジングの調整に注意してください.
2. ハウジングの組立過程で,垂直に並べられていることを確認し,補償プレートに詰め込みや損傷を避けるために均等な圧力を適用します.
3試験対象媒体は,コア・ダイアフレームとハウジング材料 (316L) と互換性がない場合,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避けます. 弁の変形やパンクチャーやコアへの損傷を避けるためです.
5計測コアの圧迫口を大気に開いて,水,水蒸気,腐食媒体が計測コアの負圧室に入ることを防止する.
6ピンに変更がある場合は,実際の製品のラベルを参照してください.
