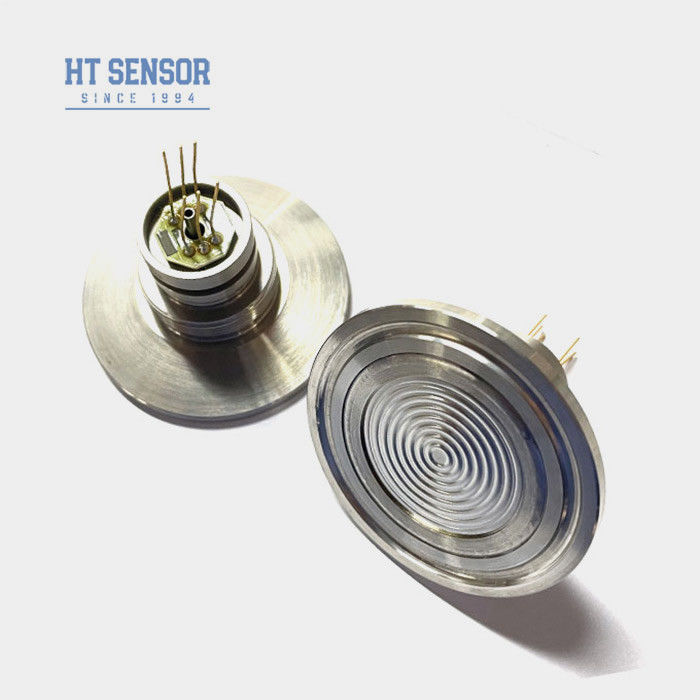

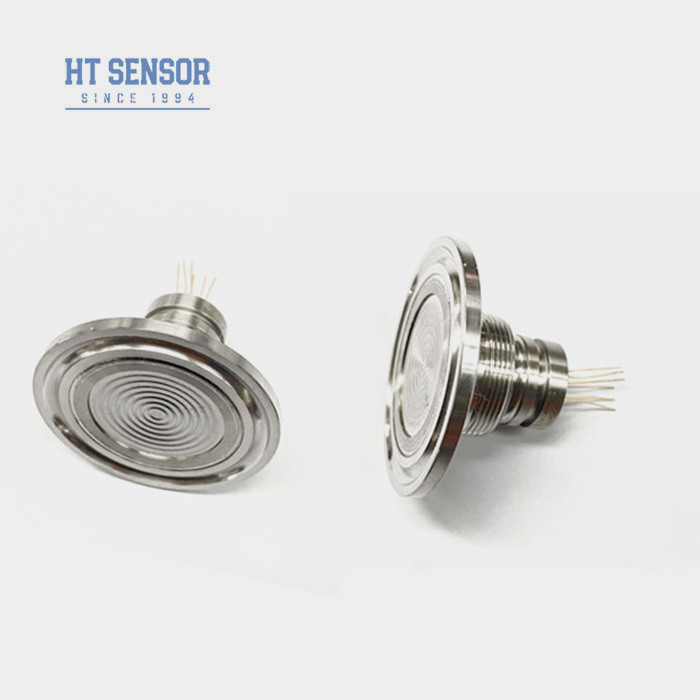

HT-IQ シリコンフラッシュ圧力センサー フラッシュダイアフラム圧力トランスミッタコア 50.4mm
Product Details
| 型番: | HT-IQ | 範囲: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| ワイヤリングタイプ: | 金色コーバーピンまたは4本のワイヤ | 測定媒体: | 空気・液体クランプ |
| dia: | 50.4mm | 出力: | アナログ 100mv+-30mv |
| 力: | 1.5mA | タイプ: | フルッシュ分散シリコン圧力センサー |
| 材料: | 316Lステンレス鋼 | 糸: | 50.4mm |
| ハイライト |
HT-IQ シリコンフラッシュ圧力センサー,50.4mm シリコンフラッシュ圧力センサー,弁の圧力の伝達器 50.4mm |
||
Product Description
HT-IQ シリコン圧力センサー 液体試験用 50.4mm クランプ接続
HT-IQ ピエゾレシシブシリコン圧力センサー
洗浄シリコン圧力センサーの導入
HT - IQ圧感センサーは,フラッシュ拡散シリコン弁圧感センサーです.使い捨てシリコンオイル充填技術を持つクランプ圧感センサー.シリコンオイルを通して圧力チップに伝わります圧力の信号を線形電気信号に調整する補償回路. クランプマスクは,スケーリング,不衛生,粘着を防ぐために直接押されます.アルコールおよび他の健康産業および一般的に測定媒体に適している場合,汚染されることがあります.固定構造のフラット弁, 簡単にインストールし,取り除く, 簡単に清掃する.
製品の特徴液体シリコン圧力センサー:
- 先進技術と316L不?? 鋼の包装
- 厚いフィルムによる温度補償と零点修正
- サーキット卓越した信頼性,繰り返し性,安定性
- 簡単に清掃するための高温洗浄用弁構造
- 電源: ≤2mA DC (典型的な1.5mA DC)
- 入力阻力: 2.5KΩ~6KΩ
- 出力阻力: 2.5KΩ~6KΩ
- 電気接続: 金で覆われたコヴァーピンや100mm高温のワイヤー
| 性能パラメータ液流拡散シリコン圧力センサー: | |||||
| 測定範囲 | サイズ (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 補償したテンプ | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~220g | ||||
| パラメータは以下の条件で試験する: 1.5mA @ 25°C | |||||
| 図面 建設 | |
| サイズ |
|
| 電気接続と補償 |
|
| 選択した例 |
| 注文のヒント |
必要な気密性
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
