HT24 フルッシュ シリコン 圧力センサー 衛生環境液体 圧力センサー セル
Product Details
| 型番: | HT24 | 糸: | G1/2 M20*1.5 |
|---|---|---|---|
| ワイヤリングタイプ: | 金色コーバーピンまたは四線 | 測定媒体: | 空気と液体 |
| 範囲: | 0〜10kpa~20Mpa | 力: | 1.5mA |
| タイプ: | ピエゾレスシブシリコン圧力センサー | 出力信号の種類: | アナログタイプ mv信号 |
| 材料: | 316L S. S. | カスタマイズ: | OEMとODMで利用可能 |
| ハイライト |
HT24 フラッシュ シリコン 圧力センサー,シリコン圧力センサー 環境衛生,衛生的な環境液体圧力センサー |
||
Product Description

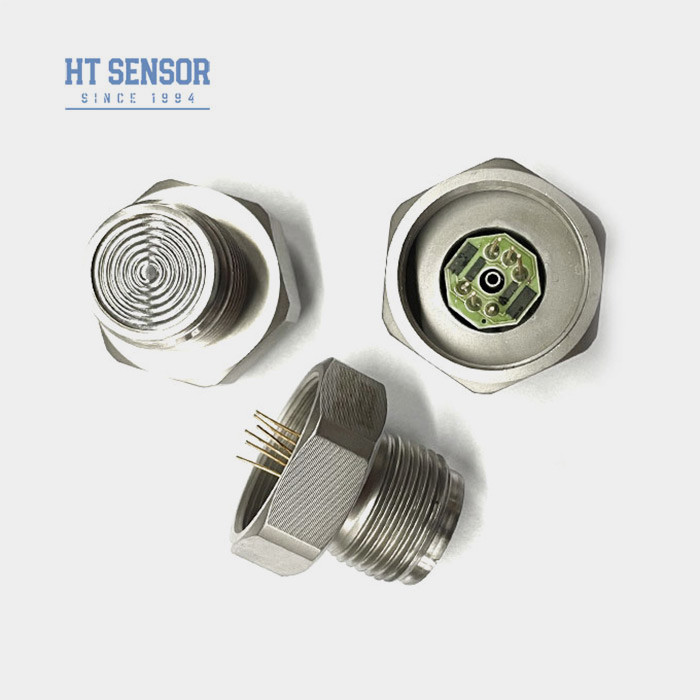

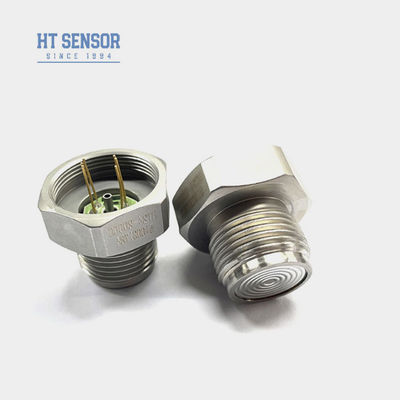

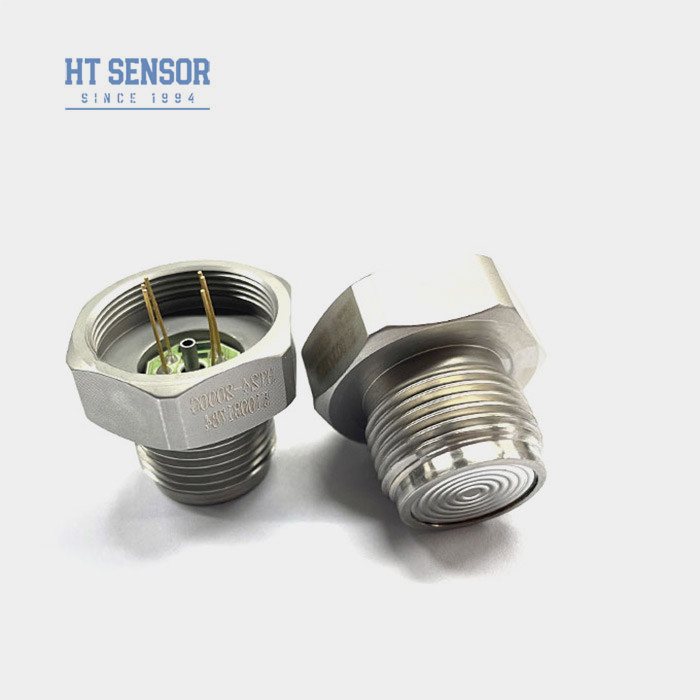

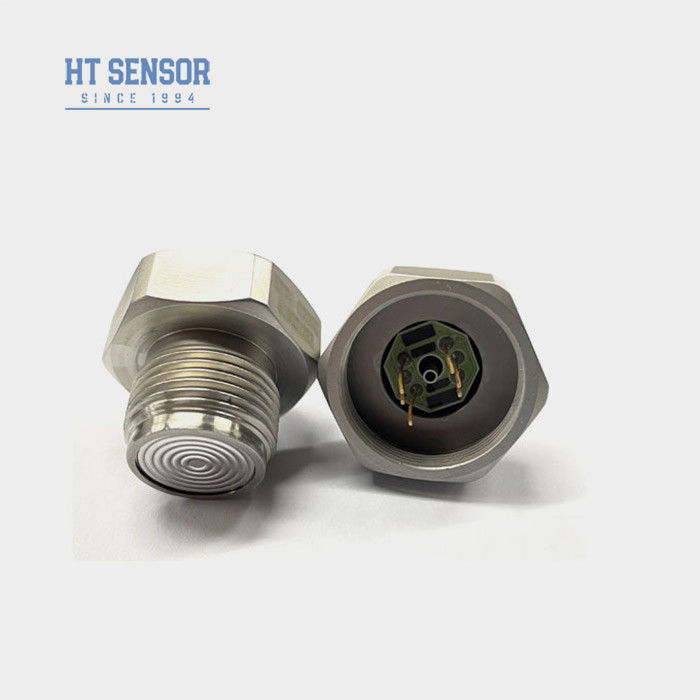

HT24 フラッシュシリコン圧力センサー 衛生的な環境液体測定用
HT24 ピエゾ抵抗 シリコン 圧力センサー
フラッシュシリコン圧力センサーの紹介:
HT24 シリコン圧力センサーは、埋め込み型ダイアフラムセンサーです。この圧力センサーは、食品グレードのオイル充填技術を使用しています。この製品は、フラットフィルム構造を採用しており、清掃が容易で、信頼性が高く、接着剤やその他の粘性流体の圧力とレベル測定に適しています。このセンサーは、高感度シリコン圧力チップを使用しています。センサーはハウジングに溶接されており、漏れません。漏れは、Oリングシールよりも信頼性が高くなっています。フラッシュダイアフラム圧力センサーは、清掃と設置が容易なねじ構造です。
この圧力センサーは、使い捨てシリコンオイル充填技術を使用しています。ダイアフラムが感じる圧力は、シリコンオイルを介して圧力チップに伝達され、補償回路が圧力信号を線形電気信号に修正します。スケーリング、不衛生、粘着性の詰まりなどの問題を防止できます。食品、医薬品、ワインなどの健康産業や、測定媒体が汚染される可能性のある場合に広く使用されています。
製品 特徴 フラッシュ シリコン圧力センサー:
- 高度な技術と316Lステンレス鋼ハウジングを使用し、 ダイアフラムにはチタンやハステロイなどの材料を使用
- 温度補償とゼロ点 補正には厚膜回路を採用
- 優れた信頼性、再現性、安定性
- フラッシュ ダイアフラム構造により、清掃が容易
- 316L ステンレス鋼との互換性により、非腐食性ガスと液体圧力を測定するのに適しています
- 食品および飲料業界
- 工業プロセス制御
- 製薬業界
- 電源: ≤2mA DC (標準1.5mA DC)
- 入力インピーダンス : 2.5KΩ~6KΩ
- 出力インピーダンス: 2.5KΩ~6KΩ
- 電気的接続: 金メッキコバールピンまたは100mm高温ワイヤ。
| 性能パラメータ フラッシュシリコン圧力センサー: | |||||
| 測定範囲 | ゲージ(G) | 10KPa、20KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000Kpa | |||
| 絶対(A) | 100KPaA、200KPaA、350KPaA、700KPaA、1000KPaA、2000KPaA | ||||
| 密閉(S) | 3500KPaS、7MPaS、10MPaS、20MPaS、35MPaS | ||||
| Typ | 最大 | 単位 | |||
| 非線形性 | ±0.15 | ±0.3 | %F.S | ||
| 再現性 | 0.05 | 0.1 | %F.S | ||
| ヒステリシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| ゼロオフセット温度ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| フルスケール温度ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| 補償温度 | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| 動作温度 | -20~80 | ºC | |||
| 保存温度 | -40~125 | ºC | |||
| 許容過負荷 | フルスケールの3倍または120MPaの小さい方の値を使用 | ||||
| バースト圧力 | フルスケールの5倍 | ||||
| 長期安定性 | 0.2 % | F.S/年 | |||
| ダイアフラム材質 | 316L | ||||
| 絶縁抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS、20Hz～2000Hzの条件下で変化なし | ||||
| 衝撃 | 100g、11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||||
| 充填媒体 | シリコンオイル | ||||
| 重量 | ~55g | ||||
| パラメータは、次の条件下でテストされています: 1.5mA @25°C | |||||
| 外形構造 | |
| 寸法 |
|
| 電気的接続と補償 |
|
| 選択例 |
| 注文のヒント |
- 1. 組み立て中に、コアサイズとトランスミッタハウジングの適合性に注意し、 必要な気密性を実現します
- 2. ハウジングの組み立て中は、垂直に位置合わせし、均等な圧力をかけて、詰まりや補償プレートの損傷を防ぎます。
- 3. 測定媒体がコアダイアフラムとハウジング材料（316L）と互換性がない場合は、注文時に特別な指示を提供する必要があります。
- 4. ダイアフラムの変形や貫通によるコアの損傷を防ぐため、手や鋭利なものでセンサーダイアフラムを押さないでください。
- 5. ゲージ圧力コアの圧力ポートを大気に開放し、水、水蒸気、または腐食性媒体が コア負圧室に入らないようにしてください。
- 6. ピンリードに変更がある場合は、実際のコアのラベルを参照してください
| Q&A |
.
.
