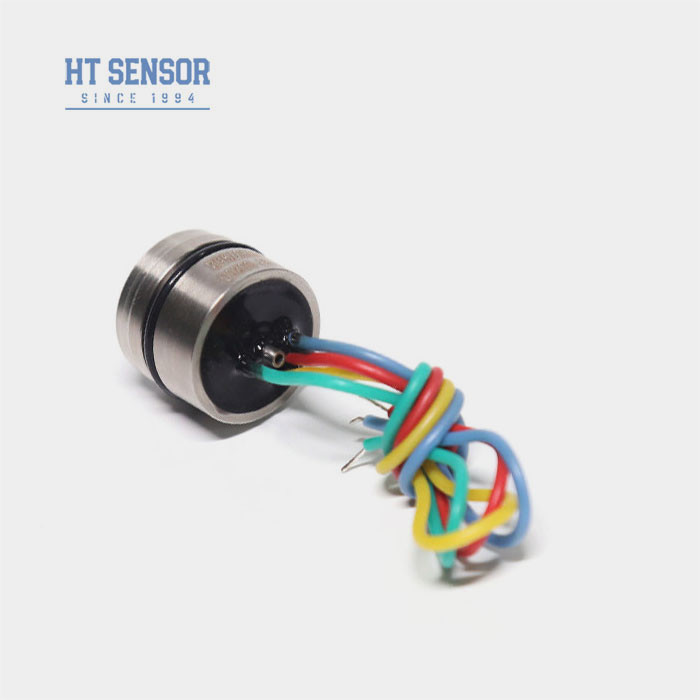

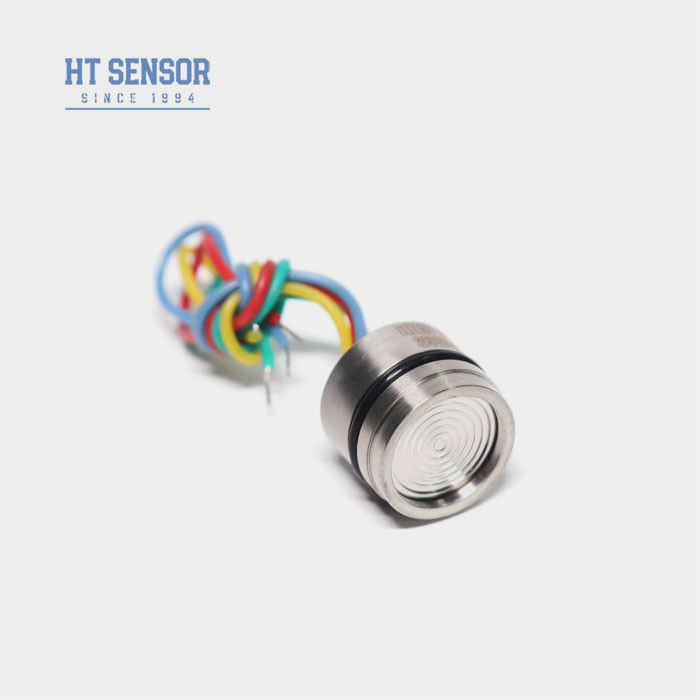

HT19 拡散シリコン圧力センサー セル ピエゾレシシブ圧力センサー 12mm 高さ
Product Details
| 材料: | 316L | ミニ範囲: | 10kpa |
|---|---|---|---|
| 最大範囲: | 60MPa | 供給: | 1.5mA |
| 出力: | 100mv+30mv | 選択可能: | 四色シリコンワイヤまたは金色のピン |
| モデル: | HT19 | 高い: | 12mm |
| 油: | 拡散シリコン | 糸: | いいえ |
| ハイライト |
HT19 拡散シリコン圧力センサー,拡散シリコン圧力センサーセル 12mm,ピエゾレシシブ圧力センサー 12mm |
||
Product Description
HT19 拡散シリコン圧力センサーセル（圧力トランスミッタ用）
HT19 シリコン圧力 センサー
シリコン圧力 センサーの紹介:
HT19 圧電型シリコン圧力センサーは、主なコンポーネントとして高安定性の拡散シリコン感知素子を使用しています。感知パッケージは、316L ステンレス鋼ダイアフラムから感知素子への圧力伝達にシリコーンオイルを利用しています。圧電型圧力センサーは、高安定性と高精度を備えた国際的に高度なシリコン圧力チップを採用し、応力設計を最適化した焼結ベースを採用し、SMT、金線ボンディング、ダイアフラム溶接、高真空オイル充填、圧力サイクル応力緩和、高温エージング、温度補償などのプロセスで製造されています。30年以上の開発、製造経験と技術革新により、優れた安定性と性能を備え、ユーザーから広く認められています。
製品の特徴 シリコン圧力センサー:
- 広い測定範囲:0~10KPa~100Mpa
- 圧電型シリコン感知素子
- フル316LSS、フルチタンまたはハステロイダイアフラム
- Oリングマウント
- 高精度と安定性
用途 シリコン圧力センサー:ガスと液体の測定圧力
- 石油採掘
- 水道、町の温水供給
- プロセス制御システム
- 航空および航海検査
- 油圧
- シリコン圧力センサーの電気データ
供給:1.5mADC 入力インピーダンス:3KΩ~6KΩ
出力インピーダンス:2.5KΩ~6KΩ 絶縁抵抗: ≥100MΩ/50VDC
絶縁電圧:ハウジングと電気接続間の500VACは損傷を引き起こしません
適合媒体:316Lステンレス鋼と互換性のある液体、ガス
シリコン圧力センサーの性能仕様
パラメータ
| 範囲:0~10KPa、20KPa、35 KPa、100 KPa、200 KPa、350 KPa、700 KPa、1MPa、2MPa、3.5 MPa、7 MPa、10 MPa、20 MPa、40 MPa、60 MPa、100 MPa |
標準 |
|||
| 最大 | 単位 | 圧力非直線性 | ||
| ±0.15 |
±0.3 |
%F.S | 耐圧 | |
| 0.02 | 0.05 | %F.S | 耐圧 | |
| 0±1 | 0±2 | mV | 温度誤差-ゼロ | |
| ≤20KPa | ±1 | 50±30 | mV | 温度誤差-ゼロ |
| ±0.5 | 100±30 | mV | 温度誤差-ゼロ | |
| ≤20KPa | ±1 | %F.S | %F.S | 耐圧 |
| ±0.5 | ±1 | %F.S | 耐圧 | |
| ≤20KPa | ±1 | %F.S | %F.S | 耐圧 |
| ±0.5 | ±1 | %F.S | 耐圧 | |
| 定格範囲の3倍または120MPaのいずれか小さい方 | ------- | 動作温度範囲 | ||
| -20~80 | ℃ | 注：上記のパラメータは、供給：1.5mA 温度：25℃の条件下です。 | ||
| 0~70、0~50（範囲≤20KPa） | ℃ | 注：上記のパラメータは、供給：1.5mA 温度：25℃の条件下です。 | ||
| -40~125 | ℃ | 注：上記のパラメータは、供給：1.5mA 温度：25℃の条件下です。 | ||
寸法
1. 必要な気密性を得るために、組み立て中にコアサイズとトランスミッタハウジングの適合性に注意してください。
2. ハウジングの組み立て中は、垂直に位置合わせし、均等な圧力をかけて、詰まりや補償プレートの損傷を防いでください。
3. 測定媒体がコアダイアフラムとハウジング材料（316L）と互換性がない場合は、注文時に特別な指示を提供する必要があります。
4. ダイアフラムの変形や貫通によるコアの損傷を防ぐため、手や鋭利なものでセンサーダイアフラムを押さないでください。
5. ゲージ圧力コアの圧力ポートを大気に開放し、水、水蒸気、または腐食性媒体がコア負圧室に入らないようにしてください。
6. ピンリードに変更がある場合は、実際のコアのラベルを参照してください。
