0-100psi 潜水型液体レベルトランスミッタ 圧電抵抗式水位センサー送信機
Product Details
| モデル番号: | BH93420-WS | 範囲: | 0-5psi~100psi |
|---|---|---|---|
| ホウイング材料: | ステイナススチール | 安定性: | ±0.2%F.S/年 (タイプ) |
| 横隔膜材料: | 316Lステンレス鋼 | HSコード: | 90261000 |
| タイプ: | シリコンピエゾレシシブ型液体レベルトランスミッター | 圧力範囲: | ゲージ圧力、絶対圧力 |
| 表示タイプ: | ディスプレイなし | IP評価: | IP68 |
| ハイライト |
100psi潜水式液体レベルトランスミッター,潜水式液体レベルトランスミッター ピエゾレシシブ,ピエゾレシシブ水位伝達器 |
||
Product Description

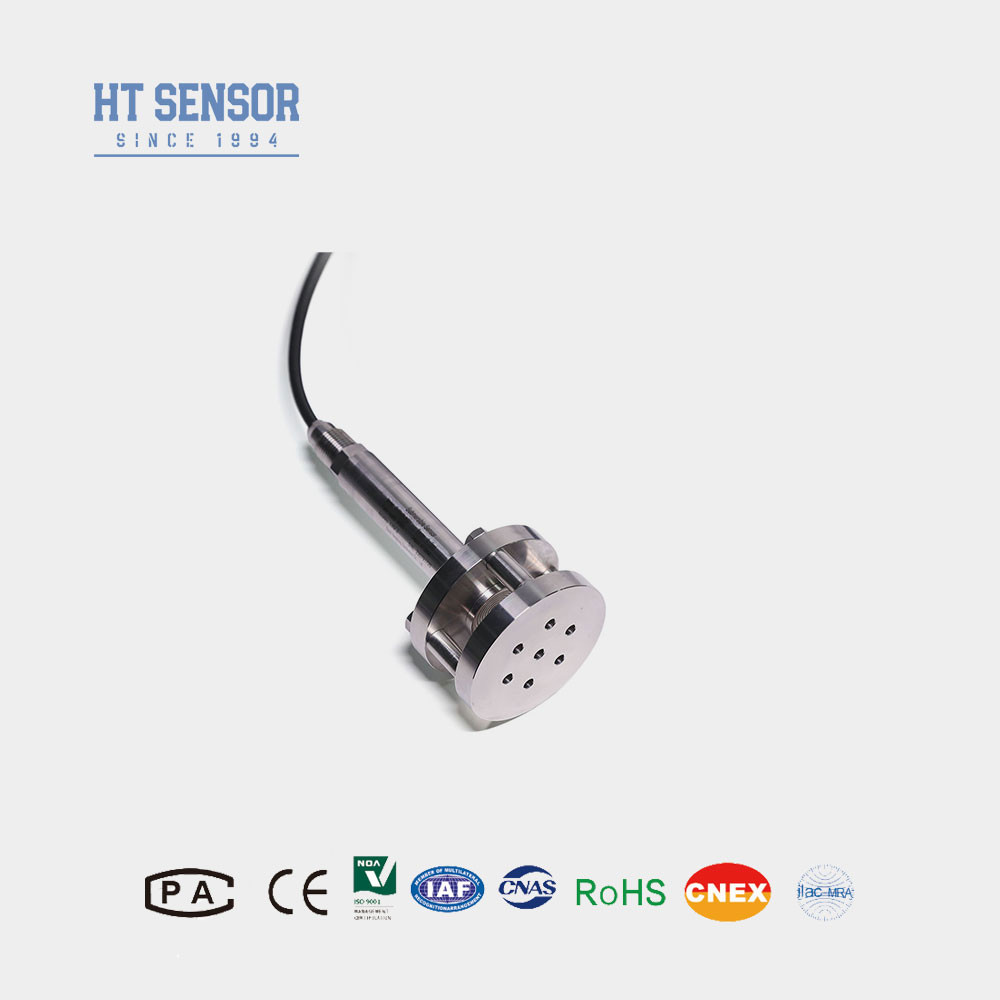

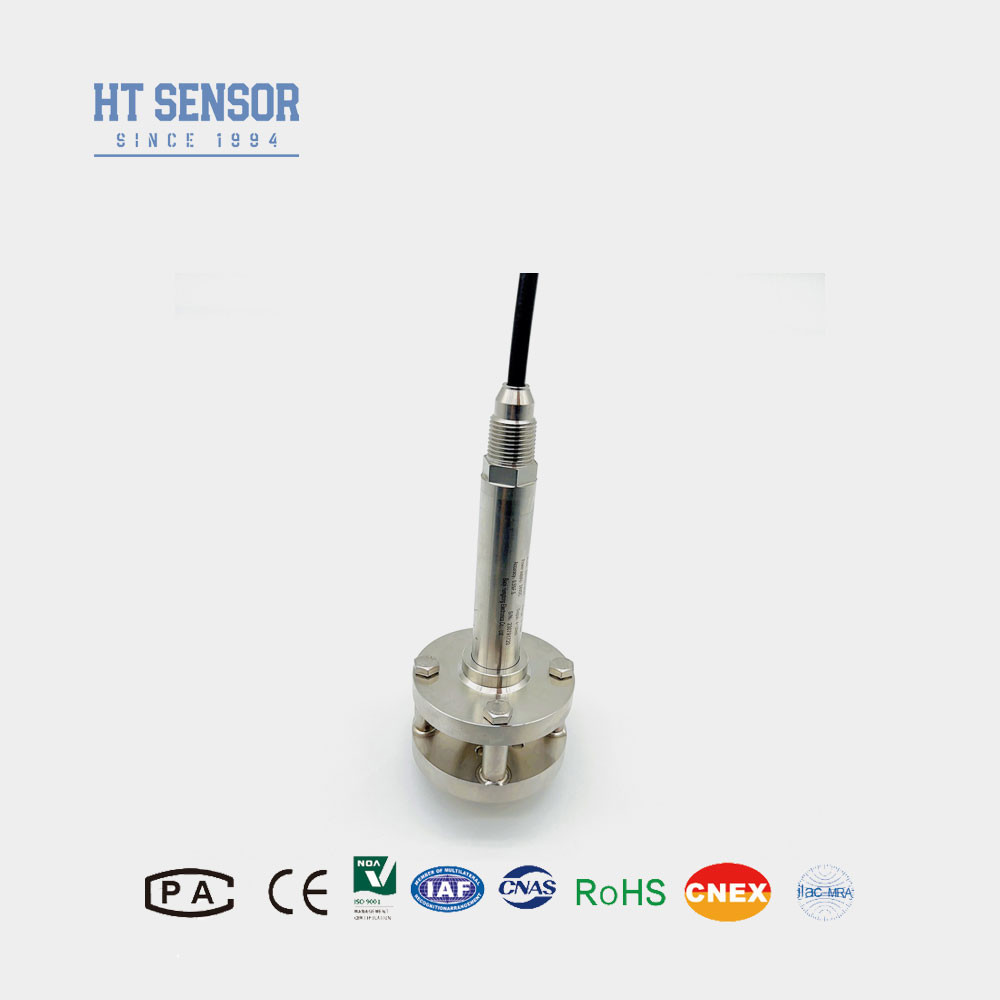

HT BH93420-WS 水位測定用液面トランスミッタ
液面トランスミッタセンサーの紹介:
BH93420-WS 下水液面トランスミッタセンサーは、液面を測定するための圧力センサーです。測定された液体の静圧と液体の高さが比例するという原理に基づいて、分離拡散シリコン感知素子または感度セラミック容量性圧力センサーを採用し、静圧を電気信号に変換し、温度補償と線形補正を行った後、標準的な電気信号に変換します。一般的に、石油化学、冶金、電力、製薬、給排水、環境保護などのシステムや業界のさまざまな媒体の液面測定に適しています。
製品 機能 液面トランスミッタセンサーの:
- 過酷な環境向けに特別設計。
- 防爆 マーキング : ExiaIICT6。
- 高保護 : IP68。
- 優れた耐食性を備えたフル316Lステンレス鋼構造。
- 高精度で優れた安定性。
- 316LSS、非腐食性液体に対応。
- ディーゼルタンク、燃料タンク、その他の燃料容器の油面監視。
- 汚泥タンク、清澄器、消化槽、アルミタンク、化学貯蔵タンク、下水ピット、貯水池などの汚染された液体での液面測定。
| 性能パラメータ 液面トランスミッタセンサーの | |
| 測定範囲 | 0~10m…400m |
| 圧力タイプ | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | ≤ 2X 定格範囲 |
| 精度 @ 25ºC | ±0.25% (Typ.) ±0.5% (Max.) |
| 再現性 | ±0.03% (Typ.) ±0.05%FS (Max.) |
| ヒステリシス | ±0.03% (Typ.) ±0.05%FS (Max.) |
| 長期安定性 | ±0.2%F.S/年 (Max.) |
| ゼロ 温度ドリフト | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| スパン温度ドリフト | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| 補償温度 | -10-80ºC |
| 動作温度 | -20~100ºC |
| 保管温度 | -30~100ºC |
| 振動 | 10g,55Hz ~ 2kHz |
| ハウジング材質 | 316Lステンレス鋼 |
| ダイヤフラム材質 | 316Lステンレス鋼 |
| 絶縁抵抗 | >=100MΩ@100VDC |
| 防爆定格 | ExiaIICT6 |
| 保護等級 | IP67、IP68 |
| Oリングシール | フッ素ゴム |
| 重量 | ~2.1Kg (なし ケーブル) |
| ケーブル材質 | ポリエチレン、ポリウレタン、PTFE |

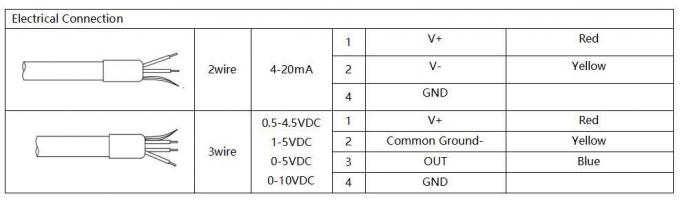

| 出力信号 | 供給電圧 | 出力タイプ |
| 4~20mA | 12~30VDC | 2/3/4線 |
| 0~10/20mA | 3 線 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |

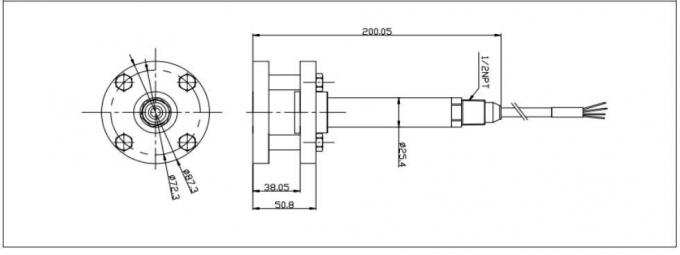

| 外形構造 |

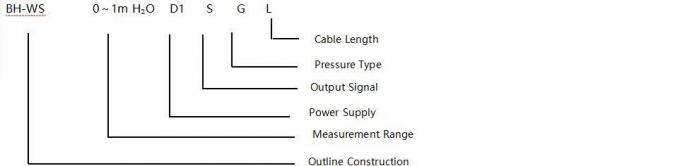

| 選択例 |
| 注文のヒント |
1. 選択の際には、試験対象媒体が製品の接触部分と互換性があることを確認してください。
2. 媒体の深さを測定する必要がある場合は、測定対象媒体の密度を提供してください。
3. 強力な電磁干渉またはRF干渉がある場合は、詳細情報を当社に提供し、注文に明記してください。
4. 製品の信頼性の高い動作を確保するために、現場に避雷器を設置し、製品と電源が確実に接地されていることを確認することをお勧めします。
| 注文 ガイド | ||||||||
| BH | コード | 外形構造 | ||||||
| WS | 圧力トランスミッタ | |||||||
| 測定範囲 | 0~10m…400m | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | その他 | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力タイプ | |||||||
| G | ゲージ圧 | |||||||
| A | 絶対圧 | |||||||
| S | 密閉基準圧力 | |||||||
| コード | ケーブル材質 | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
| C3 | PTFE | |||||||
よくある質問:
1. Q: 圧力センサー送信機の特性は何ですか？
A: 高精度、耐久性、優れた性能。カスタマイズが可能です。
2. Q: 特殊な仕様をカスタマイズできますか？
A: はい、当社のエンジニアは特定のニーズに合わせて製品をカスタマイズできます。OEMおよびODMサービスを提供しています。
3. 生産能力はどれくらいですか？
A: 当社の生産設備は、毎月最大30,000個の圧力センサー送信機を生産できるため、大規模な注文のニーズに対応するのに十分な能力があります。ただし、スムーズな生産と納期を確保するために、事前に当社の営業チームにご連絡いただくことをお勧めします。
4. Q: 一般的なリードタイムはどれくらいですか？
A: 標準モデルは5〜8営業日です。カスタム製品は異なる場合があります。
5. Q: 製品の価格はどのように設定されていますか？割引はありますか？
A: 競争力のある価格、大量注文または長期パートナー向けの割引。
6. Q: 製品の保証期間はどのくらいですか？アフターサービスはどうですか？
A: 当社の保証期間は納品後24ヶ月です。販売後24時間以内にご質問にお答えし、PCネットワークを介していつでもリモートガイダンスを行います。
