| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BH93420-3051A |
| 最小注文数量: | 1 |
| 価格: | Negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | BH93420-3051A | 出力形式: | 4-20mA または RS485 または HART |
|---|---|---|---|
| ケーブル: | PE,PU,PTFE | 精度: | 00.25%00.3% 0.5% |
| ダイヤフラム材料: | 316Lステンレス鋼 | 原産地: | シャーン・シ |
| 探査機のタイプ: | 探査機のタイプ | カスタマイズ: | OEMとODMで利用可能 |
| ハイライト: | BH93420-3051A 水圧レベルセンサー,水圧レベルセンサーとディスプレイ,4-20mA 液体圧力変圧器 |
||

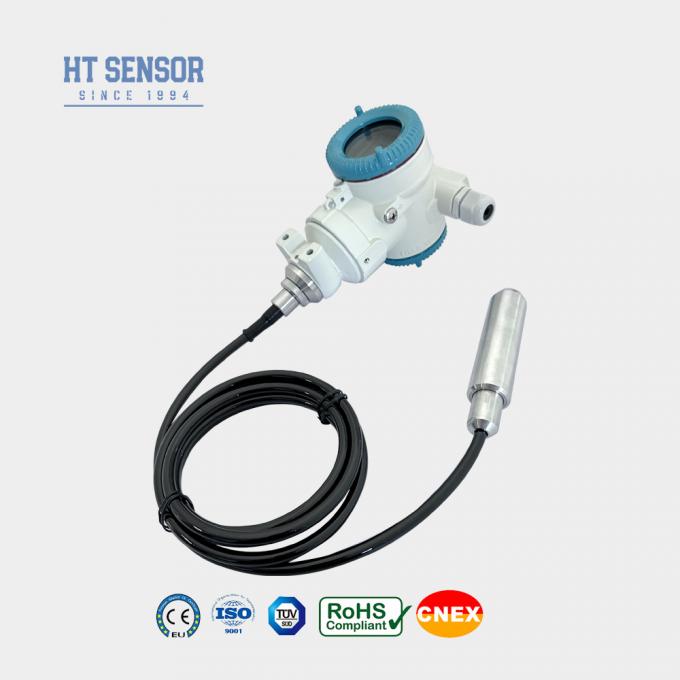

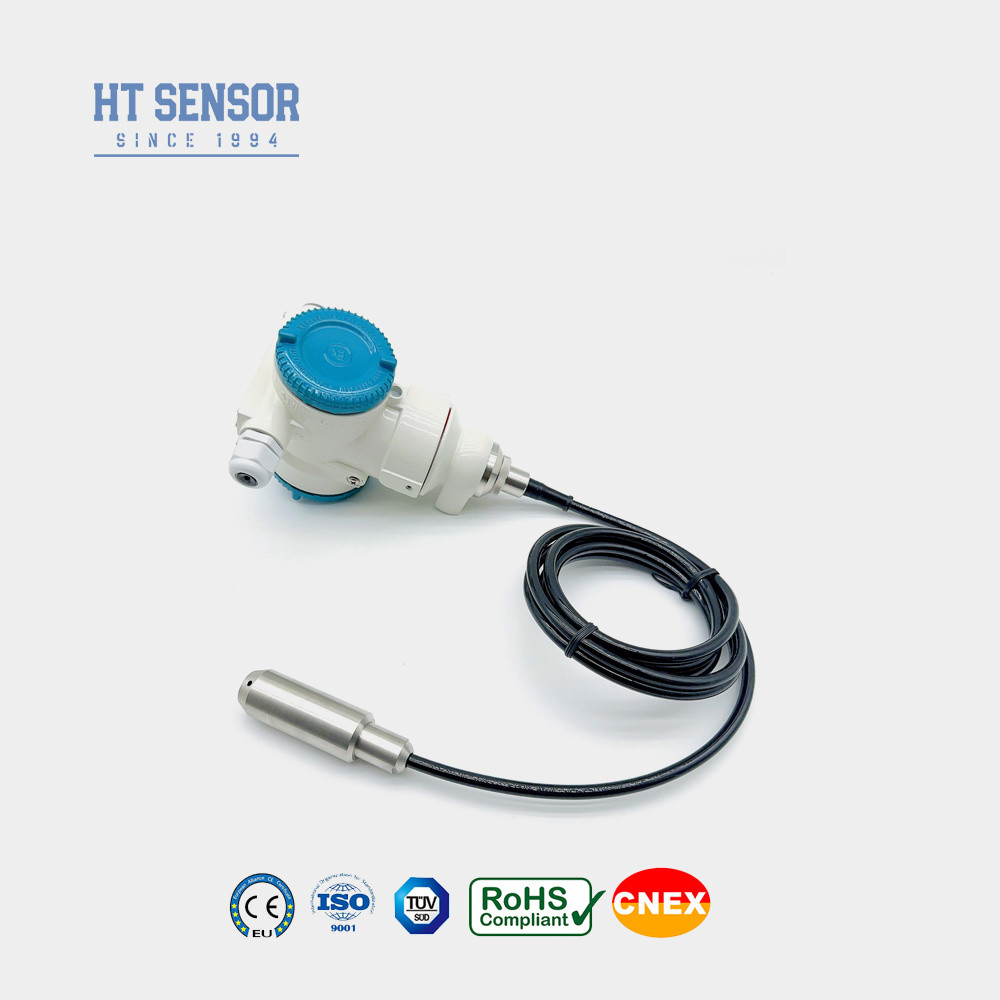

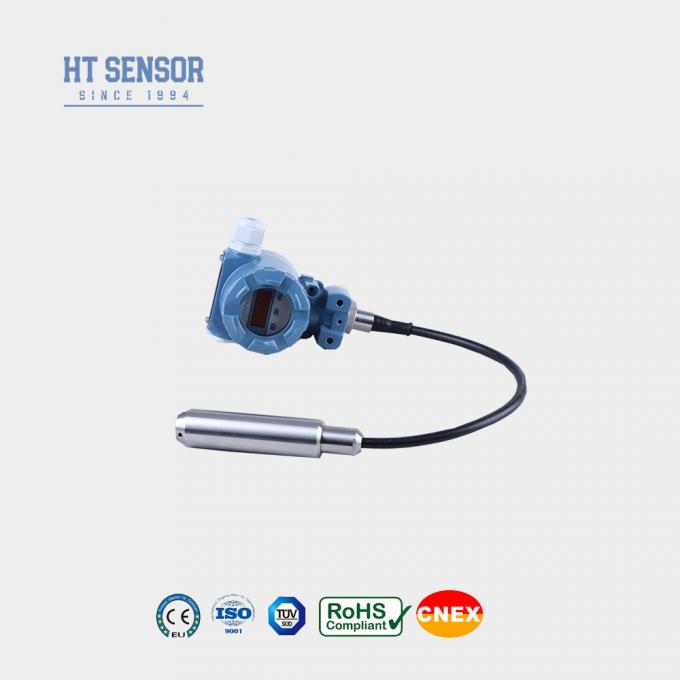

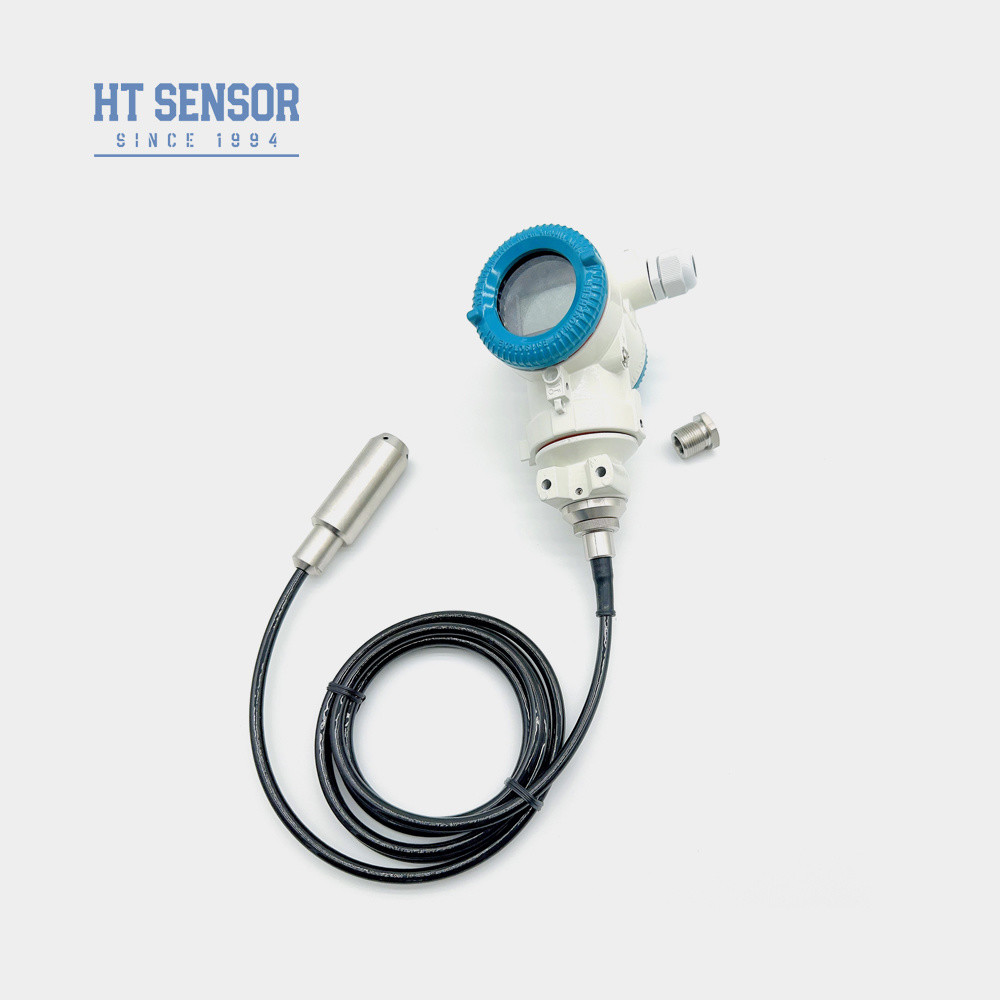

B についてH93420-3051AWアター レベルTランスミッター
水位伝達器の測定の導入:
BH93420-3051A 水位伝達器は,コンパクトな構造,シンプルな調整と柔軟な設置により,ユーザが簡単に使用できるように便利です.0~10mAおよび他の標準信号出力モードは,必要に応じてユーザーによって選択することができます..
液体のレベルを測定するために水静学原理を使用することは圧力センサーの重要な応用である.中央に風口管と特別な密封技術を持つ特別なケーブルは,センサーの水密度を保証測定の高精度と高安定性を確保するため,基準圧力室と環境圧が通信するようにします.
| 性能パラメータ水位伝達器の測定 | |
|---|---|
| 測定範囲 | 0~10m...400mH2O |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | ≤ 2X 指定範囲 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.15%F.S/年 (最大) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C (0-1m) 0~70°C |
| 動作温度 | -20~80°C |
| 貯蔵温度 | -30〜100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| ショック | 100g |
| 住宅用材料 | 鋳型アルミ,l1Cr18Ni9Ti |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | >=100MΩ@100VDC |
| 防爆等級 | エキシアルCT6 |
| 保護評価 | IP68 |
| Oリングシール | フロアゴム |
| 体重 | ~1.5Kg (含まない) ケーブル) |
| ケーブル材料 | ポリエチレン,ポリウレタン,PTFEケーブル |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 15~30VDC | 2/3/4のワイヤ |
| RS485通信プロトコル | 4 ワイヤー |

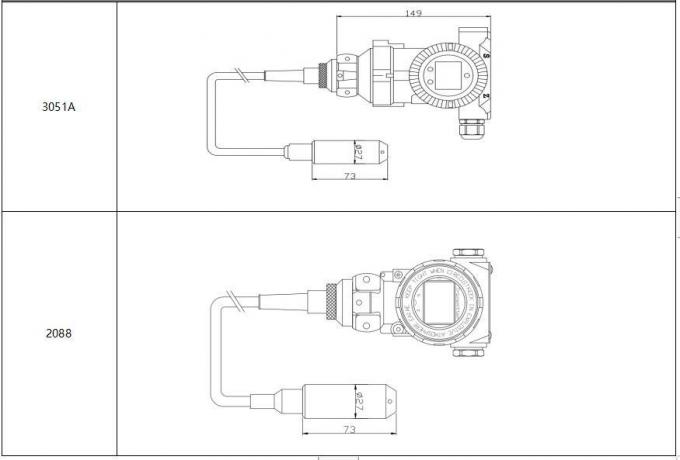

| 図面 建設 |

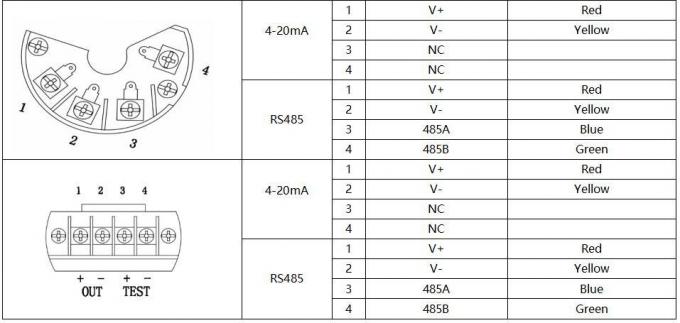

| 電気接続 |
| 選択した例 |
| 注文のヒント |

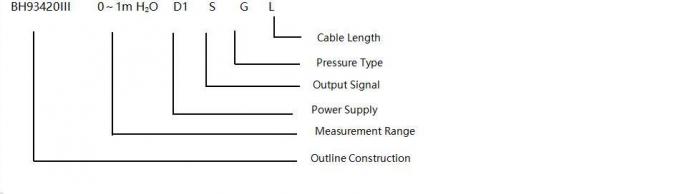

| 順序 ガイド | ||||||||||
| BH93420 | コード | 図面 建設 | ||||||||
| 第3回 | 液体レベルトランスミッター | |||||||||
| 測定範囲 | 0~10m...400mH2O | |||||||||
| コード | 電源 | |||||||||
| D1 | 24VDC | |||||||||
| コード | 出力信号 | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| コード | 電気接続 | |||||||||
| B5 | 2088 と 表示 | |||||||||
| B6 | 3051A | |||||||||
| コード | 圧力の種類 | |||||||||
| G | 計測圧 | |||||||||
| A について | 絶対 的 圧力 | |||||||||
| S | 密封された基準圧 | |||||||||
| コード | 材料 | |||||||||
| 01 | 304 ステンレス | |||||||||
| 02 | 316L ステンレス | |||||||||
| コード | ケーブル材料 | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
