| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BP156-M |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | BP156-M | ハウジング素材: | 316L |
|---|---|---|---|
| 圧力の種類: | 測定圧,絶対圧,密封圧 | 商標: | HTセンサ |
| 原産地: | バオジ,中国 | 構造型: | 分散型シリコン圧力トランスミッターセンサー |
| 測定中間: | 液体と空気 | 圧力範囲: | 0kpa~10kpa...20MPa |
| IP 評価: | IP65 | カスタマイズ: | OEMとODM |
| ハイライト: | 小型の圧力伝達センサー RoHs,M12コネクタ付きの圧力トランスミッターセンサー,M12コネクタ付きのシリコン圧力変換器 |
||

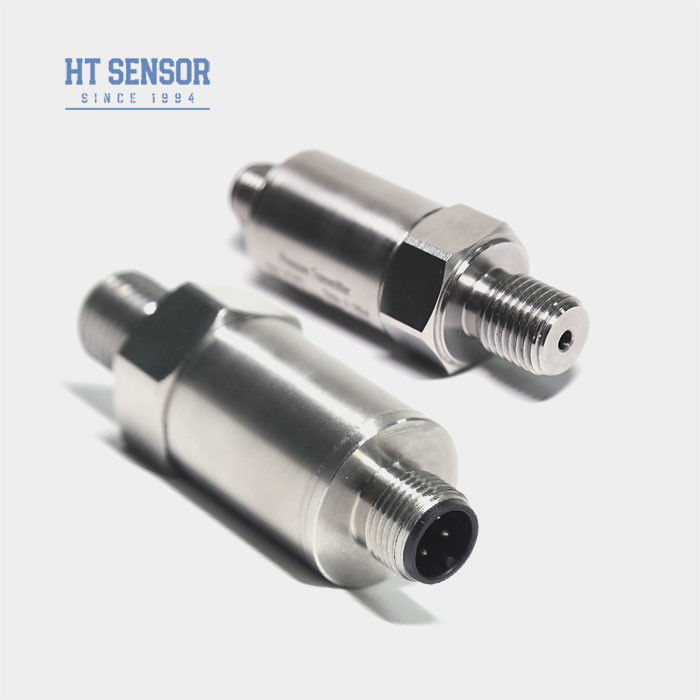

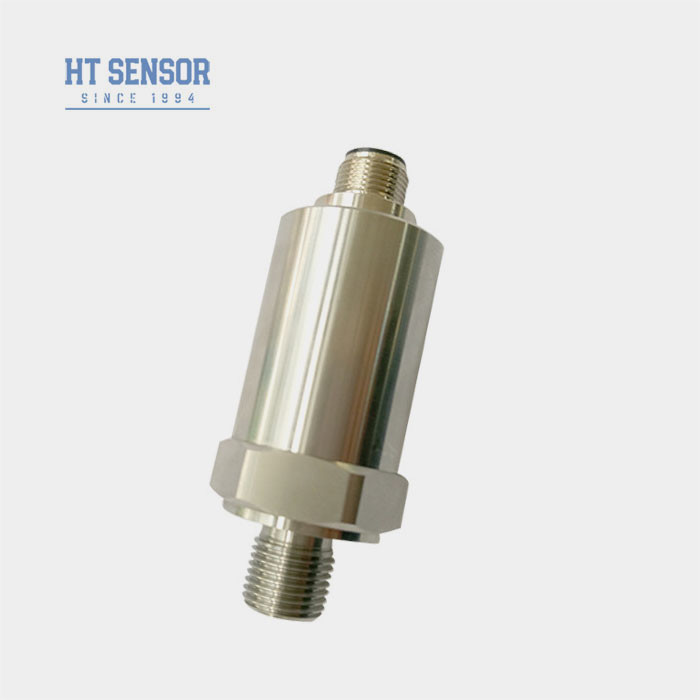

BP156-M 圧力トランスミッター
ミニプレッシャートランスミッターセンサーの導入:
BP156-M ミニプレッシャートランスミッターセンサーは 自動テストを経て シグナル検出要素として 孤立したステンレス鋼弁の ピエゾレシシティブプレッシャーセンサーを使用しますレーザートリミングにより,より広い温度範囲でゼロと感度を補償するセンサー信号を標準出力信号に変換します 厳格な部品製造により半成品と全成品の試験と老化生産物は,石油,化学産業,メタルルギー,石油,石油,金属などの工業の圧力測定および制御に使用されています.発電所と水文学など
製品の特徴ミニ圧力伝達センサー:
1温度範囲: -20〜85°C2-40~125°C 幅広い動作温度範囲
3高性能セラミック容量圧力センサー
4. 4~20mA/0.5~4.5V/1~5V/0~5V/SPI/I2Cの出力があります.
5サイズが小さく,サイズがカスタマイズできます.
6選択可能なパッカー,M12,小型ヒルシュマンコネクタ
7. OEM,ODM,カスタマイズサービス利用可能;
申請ミニ圧力伝達センサー:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
| 性能パラメータ ミニ圧力伝達センサー: | |
|---|---|
| 測定範囲 | 0kPa ~ 10kPa...20MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.05kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 選択した例 |
| 注文のヒント |
| 注文ガイドミニ圧力伝達センサー | |||||||||
| BP15X | アナログ圧力トランスミッター | ||||||||

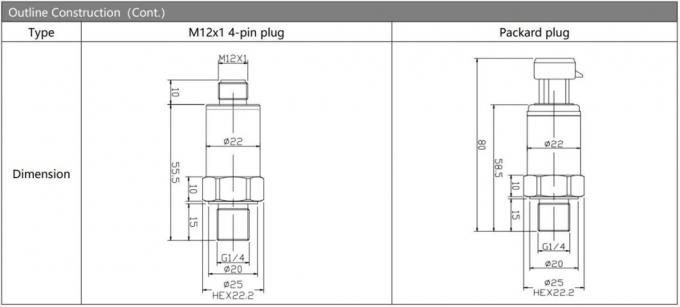

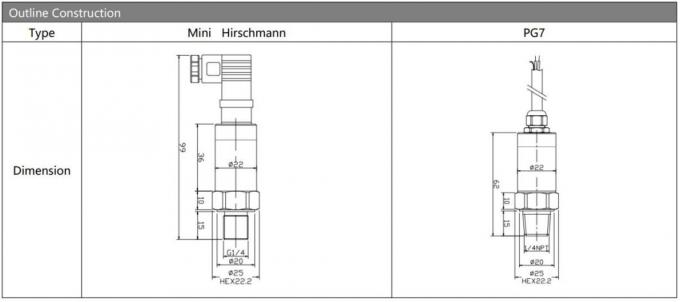

| コード | 図面 建設 | ||||||||
| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.5m | ||||||
| 7 | ミニヒルシュマン接続器 | 8 | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

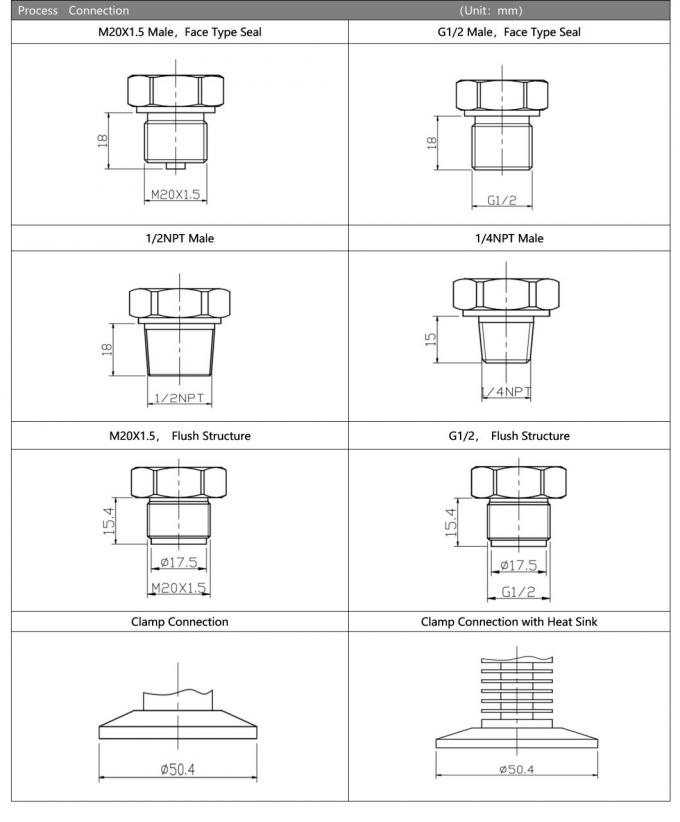

| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||

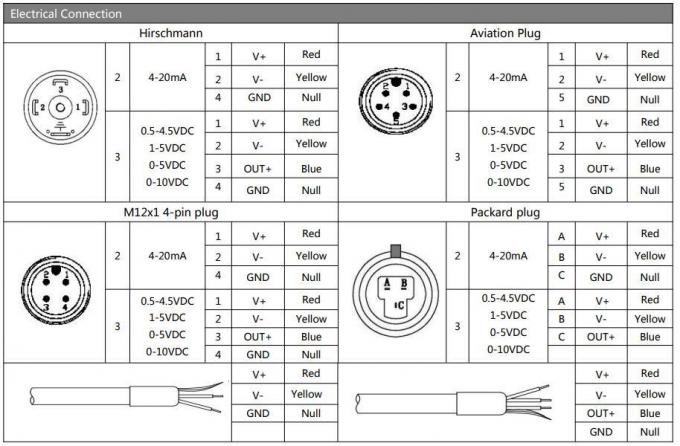

| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
