水油圧伝達センサー 4-20mA 拡散シリコン圧力変換器 工業圧力センサー
製品詳細
| 型番: | BP93420-IB | 力: | 5VDC /12-36VDC |
|---|---|---|---|
| 保護等級: | IP65 | 長期 安定性: | +-0.2%F.S/年 (タイプ) |
| ハウジング材質: | 316L.または304SS | 圧力式: | 測定圧,絶対圧,密封圧 |
| 商標: | HTセンサ | 測定媒体: | 液体空気 水油 |
| 精度等級: | 00.5% 0.25% | 圧力範囲: | 0kpa~5kpa...100MPa |
| ハイライト |
水油圧伝達センサー,圧力トランスミッターセンサー 4-20mA,4-20mA 拡散シリコン圧力トランスミッター |
||
製品説明

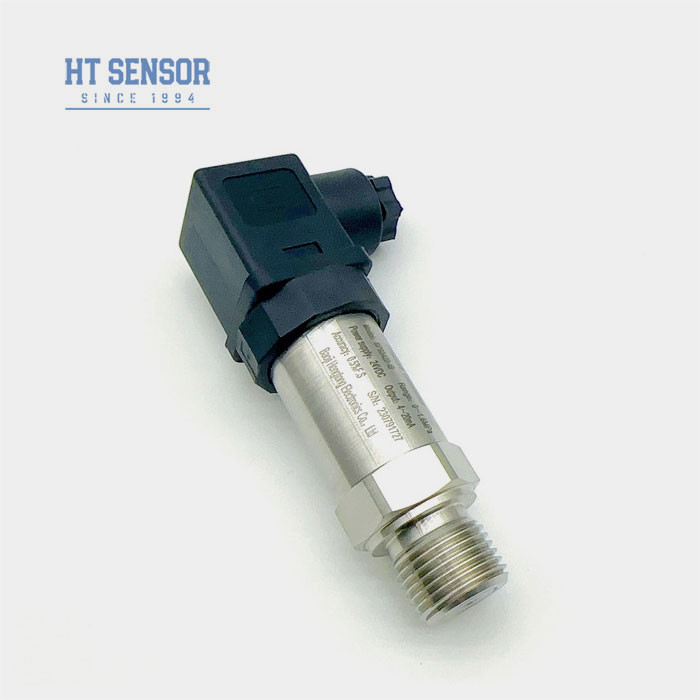

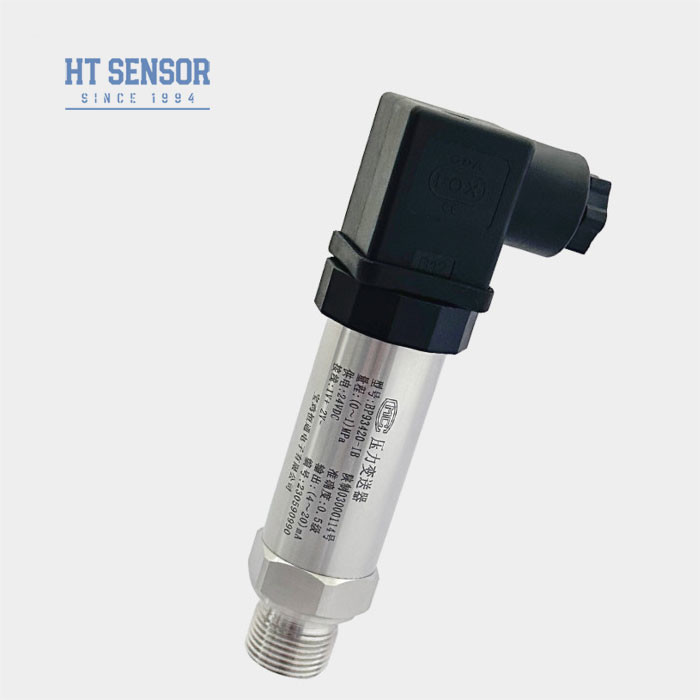

BP93420-IB 4-20mA 拡散シリコンオイル圧力トランスミッターセンサー 水・油用
BP93420IB 圧力トランスミッターセンサー
圧力トランスミッターセンサーの紹介:
BP93420IB圧力トランスミッターセンサーは、HTシリーズ拡散シリコン隔離オイルコアを主要な信号測定要素として使用しています。拡散シリコン圧力センサーは、重要なプロセスに対して正確で安定した測定を提供できるように設計されています。高精度と安定性を備えたこの拡散シリコン圧力センサーは、さまざまな産業用途に最適です。
製品の特徴1. 316Lステンレス鋼を使用した非腐食性ガスおよび液体の圧力測定2. 海洋および航空産業への応用
1. 広範な測定範囲、ステンレス鋼構造、多様な圧力インターフェース形状
2. コンパクトで軽量な設計
3. 高精度、オールステンレス鋼構造。4. LEDまたはLCDウォッチヘッドを追加可能、現場表示
用途圧力トランスミッターセンサーの
:1. 316Lステンレス鋼を使用した非腐食性ガスおよび液体の圧力測定2. 海洋および航空産業への応用
3. 石油、化学、冶金、発電、水文学などの産業現場プロセスでの使用
4. 油圧および空圧制御システムでの利用
圧力トランスミッターセンサーの性能パラメータ
測定範囲
| -100kPa～0kPa～10kPa～100MPa | |
| (0-X)KpaまたはMPa | ゲージ圧、絶対圧、密封圧 |
| ゲージ圧 | 定格範囲の1.5倍以下 |
| 精度 @ 25℃ | ±0.25% (標準) ±0.5% (最大) |
| 繰り返し性 | 0.1%FS |
| ヒステリシス | ±0.1%F.S/年(標準) ±0.2%F.S/年(最大) |
| 長期安定性 | ±0.1%F.S/年(標準) ±0.2%F.S/年(最大) |
| ゼロ点温度ドリフト | ±0.03%F.S/℃(≤100KPa) ±0.02%F.S/℃(>100KPa) |
| フルスケール温度ドリフト | 0～70℃(≤10mpa、カスタマイズ可能) |
| 補償温度 | 0～70℃(≤10mpa、カスタマイズ可能) |
| 動作温度 | -20℃～80℃ |
| 保管温度 | -40℃～120℃ |
| 振動 | 10g、55Hz～2kHz |
| ハウジング材質 | 304、316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 重量 | 約0.15kg |
| 出力信号 | 供給電圧 |
| 4～20mADC | 4～20mA | 12～30VDC |
| 2線式/3線式/4線式 | 0～10/20mA | 3線式 |
| 0/1～5V | 0/1～10V |
|
| 0.5～4.5V | ||
| 5VDC | ||
| 圧力トランスミッターセンサーの注文に関するヒント | その他 |
| 2. 注文時には、防爆製品にはデジタル表示ヘッドが含まれていないことに注意してください。 |
3. トランスデューサーのLCDまたはLED表示ヘッド付きで注文する場合、トランスミッターの電源は20VDC以上である必要があります。
4. 製品の信頼性の高い動作を確保するため、現場に避雷装置を設置し、製品と電源が確実に接地されていることを確認することを推奨します。
5. フッ素ゴムOリングの定格動作温度範囲は-20℃～250℃です。製品の動作温度が-20℃を下回る場合は、EPDM O型シーリングリングを選択してください。
6. デフォルトのケーブル長は1.5mで、3種類の材質から選択できます。特別な指示がない場合は、ケーブルなしまたはポリエチレンケーブル材質を使用できます。異なるケーブル材質が必要な場合は、注文フォームに明記してください。
7. 強振動、瞬間的な衝撃力、強い電磁または無線周波数干渉などの特別な要件がある場合は、当社に通知し、注文に明記してください。
圧力トランスミッターセンサーの注文ガイド
BP93420XX
| 圧力トランスミッター | ||||||||
| コード | 外形構造 | |||||||
| G | 汎用圧力トランスミッター | |||||||
| IX | 表示付き圧力トランスミッター | IE | 耐衝撃航空宇宙用圧力トランスミッター | |||||
| IIC/III | 産業用汎用/表示付き圧力トランスミッター | IF | 防湿圧力トランスミッター | |||||
| IIE/IIIE | 汎用/表示付き圧力トランスミッター | IN | 空調専用圧力トランスミッター | |||||
| IC | 高温圧力トランスミッター | |||||||
| IQ1/IQ2 | 大ダイヤフラム/高温圧力トランスミッター | |||||||
| 測定範囲 | -0.1...0～0.01...100MPa | |||||||
| (0-X)KpaまたはMPa | X: 実測範囲を示す | |||||||
| コード | 電源 | |||||||
| G | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | その他 | |||||||
| コード | 圧力タイプ | |||||||
| G | 4～20mADC | |||||||
| S5 | 0～20mADC | S2 | 1～5VDC | |||||
| S6 | 0～10VDC | S3 | 0～5VDC | |||||
| S7 | 0.5～4.5VDC | S4 | 0～10mADC | |||||
| コード | 圧力接続 | |||||||
| G | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | その他 | |||||||
| コード | 圧力タイプ | |||||||
| G | ハーシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | シールドケーブル出力 | |||||||
| B4 | 2088産業用ケーシング | |||||||
| B5 | 表示付き2088産業用ケーシング | |||||||
| B6 | その他 | |||||||
| コード | 圧力タイプ | |||||||
| G | ゲージ圧 | |||||||
| A | 絶対圧 | |||||||
| S | 密封参照圧 | |||||||
| よくある質問: | 1. Q: 圧力センサー送信機の主な特徴は何ですか？ | |||||||
A: 高精度、耐久性、優れた性能。カスタマイズ可能。
2. Q: 特殊仕様をカスタマイズできますか？
A: はい、当社のエンジニアが特定のニーズに合わせて製品を調整できます。
OEMおよびODMサービスを提供しています。
3. Q: 生産能力はどのくらいですか？ A:
当社の製造施設では、毎月最大30,000個の圧力センサー送信機を生産できるため、大規模な注文のニーズに対応する能力は十分にあります。ただし、円滑な生産と納期スケジュールの確保のため、事前に営業チームにご連絡いただくことをお勧めします。
4. Q: 通常の納期はどのくらいですか？ A: 標準モデルの場合は5～8営業日。カスタマイズ製品は異なる場合があります。
5. Q: 製品の価格設定はどのようになっていますか？割引はありますか？
A: 大量注文または長期パートナーには割引があり、競争力のある価格設定です。
6. Q: 製品の保証期間はどのくらいですか？アフターサービスは？
A:
当社の製品は、出荷日から元の購入者までの限定12～18ヶ月の保証が付いています。Hengtongは、欠陥のある製品を無料で交換または修理します。この保証は、改造、誤用、または怠慢があったユニットには適用されません。
