BP9325 水シリコン圧力センサー トランスミッター 空気圧センサー Mv 出力 M12*1
Product Details
| 型番: | BP9325 | スレッドタイプ: | G1/4 または 1/2NPT など |
|---|---|---|---|
| ワイヤリングタイプ: | 4本のワイヤー | 測定媒体: | ガスと液体 |
| 範囲: | 0〜10kpa | カスタマイズされた: | カスタマイズされた |
| 長期 安定性: | +-0.1%F.S/年 (タイプ) | 補償時間: | -10~70℃ |
| 横隔膜: | SS316L | 充填媒体: | シリコーン油 |
| 仕様: | カスタマイズされた | タイプ: | ピエゾレスシブシリコン圧力センサー |
| 出力信号の種類: | アナログタイプ | 材料: | ステンレス鋼 |
| カスタマイズ: | オーバーオーダー可能 オーダーメイド要求 | ||
| ハイライト |
BP9325 水性シリコン圧力センサー,Mv アウトプット 水 シリコン 圧力 センサー トランスミッター,BP9325 空気圧センサー |
||
Product Description

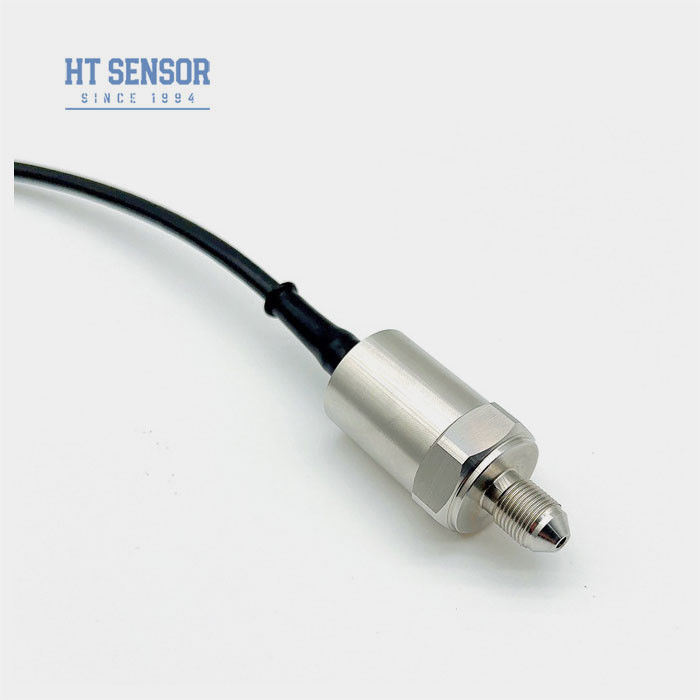

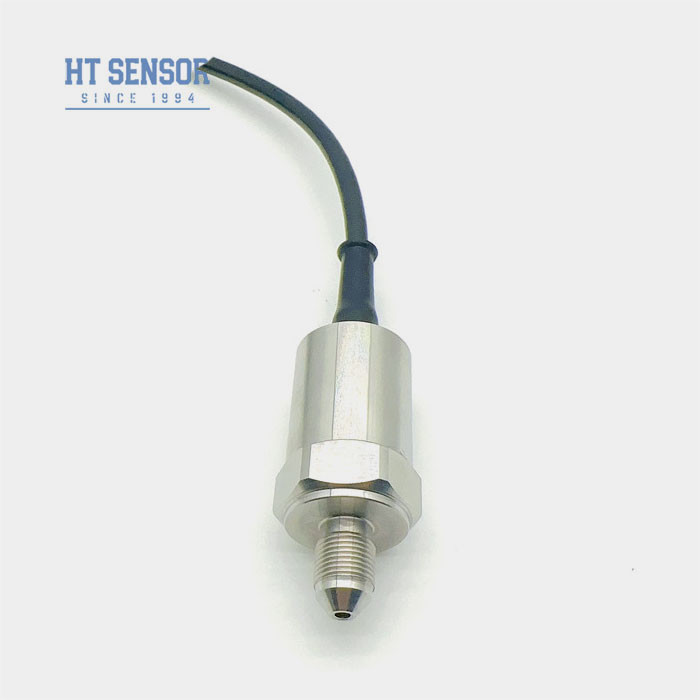

HTsensor BP9325 エアガス水シリコン圧力センサー送信機、mv出力付き
シリコン圧力センサー送信機の紹介：
BP9325 シリコンピエゾ抵抗圧力センサーは、高安定性の拡散シリコン 素子です。測定媒体の差圧は 316L分離膜とシリコーンオイルを介してシリコンダイアフラムに伝達されます。 拡散シリコンのピエゾ抵抗効果を利用することで、 液体とガスの圧力を測定する目的を達成します。
製品 特徴 シリコン圧力センサー送信機:
- 1. 高度な技術と316Lステンレス鋼ケーシングを使用し、フルチタンやハステロイダイアフラムなどの材料を使用
- 2. フルチタンやハステロイダイアフラムなどの材料を使用
- 3. 温度補償とゼロ点 補正に厚膜回路を採用
- 5. 高い信頼性、再現性、安定性
アプリケーション シリコン圧力センサー送信機:
- 1. 316Lステンレス鋼を使用した非腐食性ガスと液体の圧力測定に適しています
- 2. 石油、化学、 冶金、発電、水文などの産業現場プロセスに適用
- 3. 海洋および航空産業で使用
- 4. 油圧および空気圧制御システム
- 5. プロセス制御
基本条件 シリコン圧力センサー送信機:
- 1. 電源：≤2mADC（標準値1.5mADC）
- 2. 入力インピーダンス：2.5KΩ～6KΩ
- 3. 出力インピーダンス：2.5KΩ～6KΩ

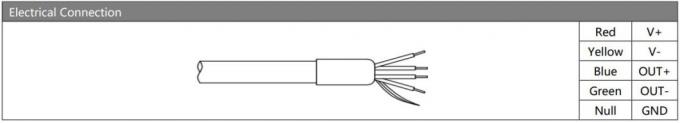

- 4. 電気接続：金メッキKovarピンまたは100mm高温ワイヤー
| 性能パラメータ シリコン圧力センサー送信機: | |||||
| 測定範囲 | ゲージ(G) | 10KPa、20KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000Kpa | |||
| 絶対(A) | 100KPaA、200KPaA、350KPaA、700KPaA、1000KPaA、2000KPaA | ||||
| 密閉(S) | 3500KPa、7MPa、10MPa、20MPa、40MPa、60MPa、100MPa | ||||
| Typ | 最大 | 単位 | |||
| 直線性 | ±0.15 | ±0.3 | %F.S | ||
| 再現性 | 0.05 | 0.1 | %F.S | ||
| ヒステリシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| ゼロオフセット温度ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| フルスケール温度ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| 補償温度 | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| 動作温度 | -20~80 | ºC | |||
| 保管温度 | -40~125 | ºC | |||
| 許容過負荷 | フルスケールの3倍または120MPaの小さい方の値を選択 | ||||
| バースト圧力 | フルスケールの5倍 | ||||
| 長期安定性 | 0.2 % | F.S/年 | |||
| ダイアフラム材質 | 316L | ||||
| 絶縁抵抗 | ≥200MΩ 100VDC | ||||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||||
| 振動 | 10gRMS、20Hz～2000Hzの条件下で変化なし | ||||
| 衝撃 | 100g、11ms | ||||
| 応答時間 | ≤1ms | ||||
| 充填媒体 | シリコーンオイル | ||||
| 重量 | ~0.1kg | ||||
| パラメータは、1.5mAの定電流および25℃の周囲温度の条件下でテストされています。 | |||||
| FQA |
.
.
