ODM OEM シリコンピエゾレシシブ圧力センサー 10mv/V 弁基圧センサー
Product Details
| 型番: | HT26V | 出力信号の種類: | アナログタイプ |
|---|---|---|---|
| 範囲: | 0-10kpa〜60mpa | 材料: | 316Lステンレス鋼 |
| ワイヤリングタイプ: | 4本のワイヤーまたは紙のバンク | 測定媒体: | 空気と液体 |
| 力: | 5〜10VDC 電力 | 出力: | 10mv/v |
| dia: | 19mm | カスタマイズ: | OEMとODM |
| ハイライト |
ODM OEM シリコンピエゾレシシブ圧力センサー,シリコンピエゾレシシブ圧力センサー 5V,10V 弁式圧力センサー |
||
Product Description
OEM HT26V 5-10V供給 シリコン圧力センサーコアコンポーネント工場

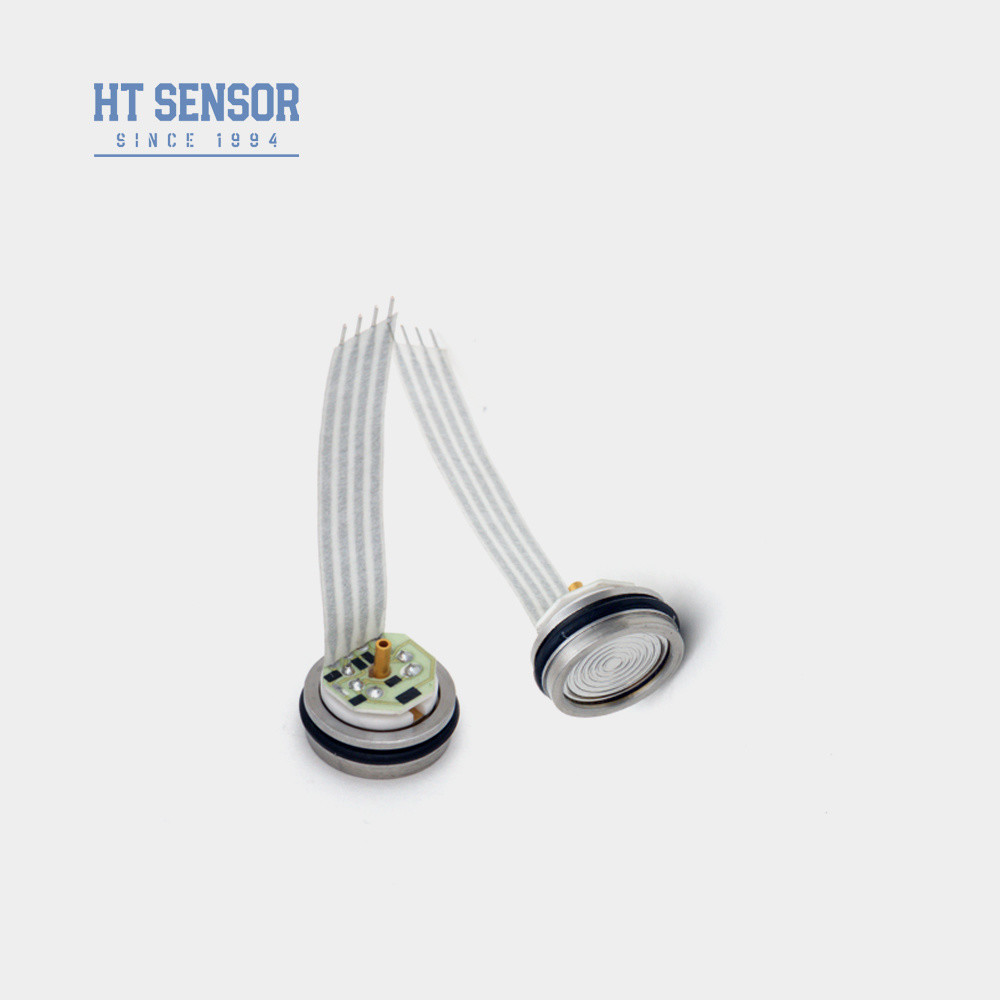

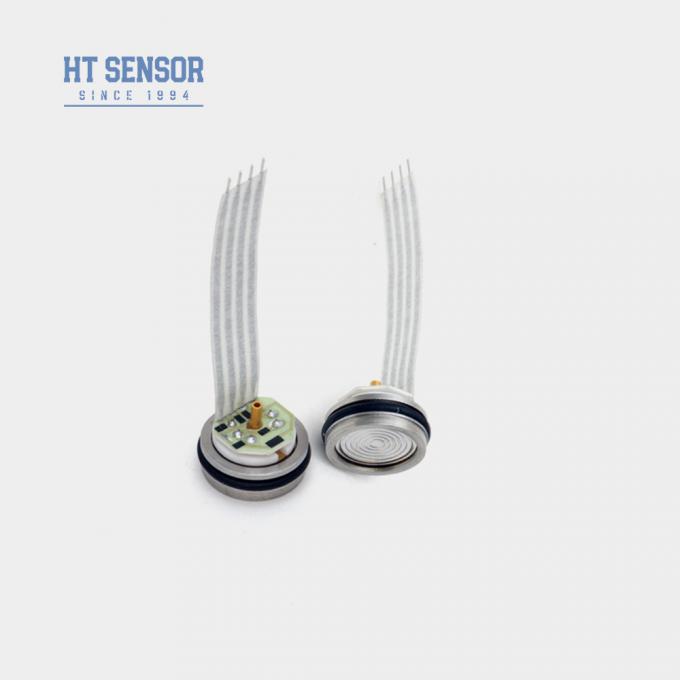

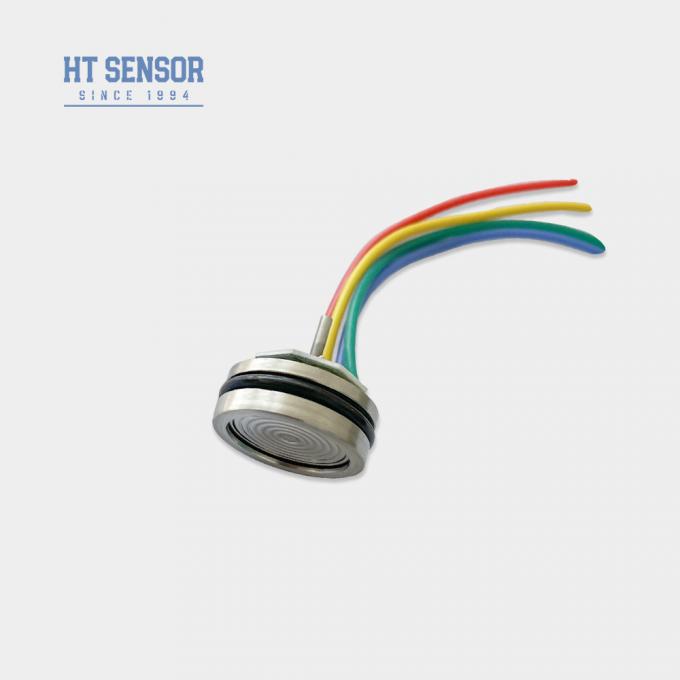

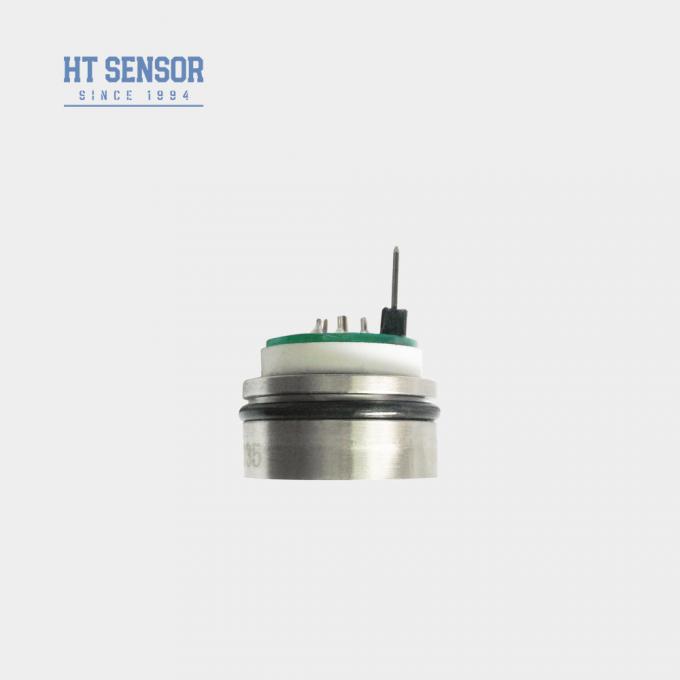

HT26V ピエゾレシスティブシリコン圧力センサー
シリコン圧力センサーコアの導入:
HT26Vはピエゾレシシブシリコン圧力センサーコアである.液体およびガスの圧力を測定するために拡散シリコンのピエゾレシブ効果を使用する.常電圧電源の出力は比較的標準です標準のHT19より低い高さで,特別なケース組み立てに適しています.
この製品はカスタマイズされた製品です, 定常電圧電源または定常電流電源をカスタマイズすることができます. 高さはフィールドニーズに応じてカスタマイズできます.そして最後に,顧客の要求に完全に適用できます..
- 常電圧供給と標準信号の出力
- 高い信頼性と優れた安定性
- ほらミニ高さは7mm,様々な構造がカスタマイズすることができます
- 工業加工の様々な場所で使用されます
- 石油,化学,メタルルギー,電力,水文など.
- 海洋産業や航空産業で使用される
- 液体・気力制御システムに適しています
- 電源: ≤10VDC (5-10VDC)
- 標準モード出力電圧: 入力の50% (典型)
- 入力阻力:4KΩ~20KΩ
- 出力阻力:2.5KΩ~6KΩ

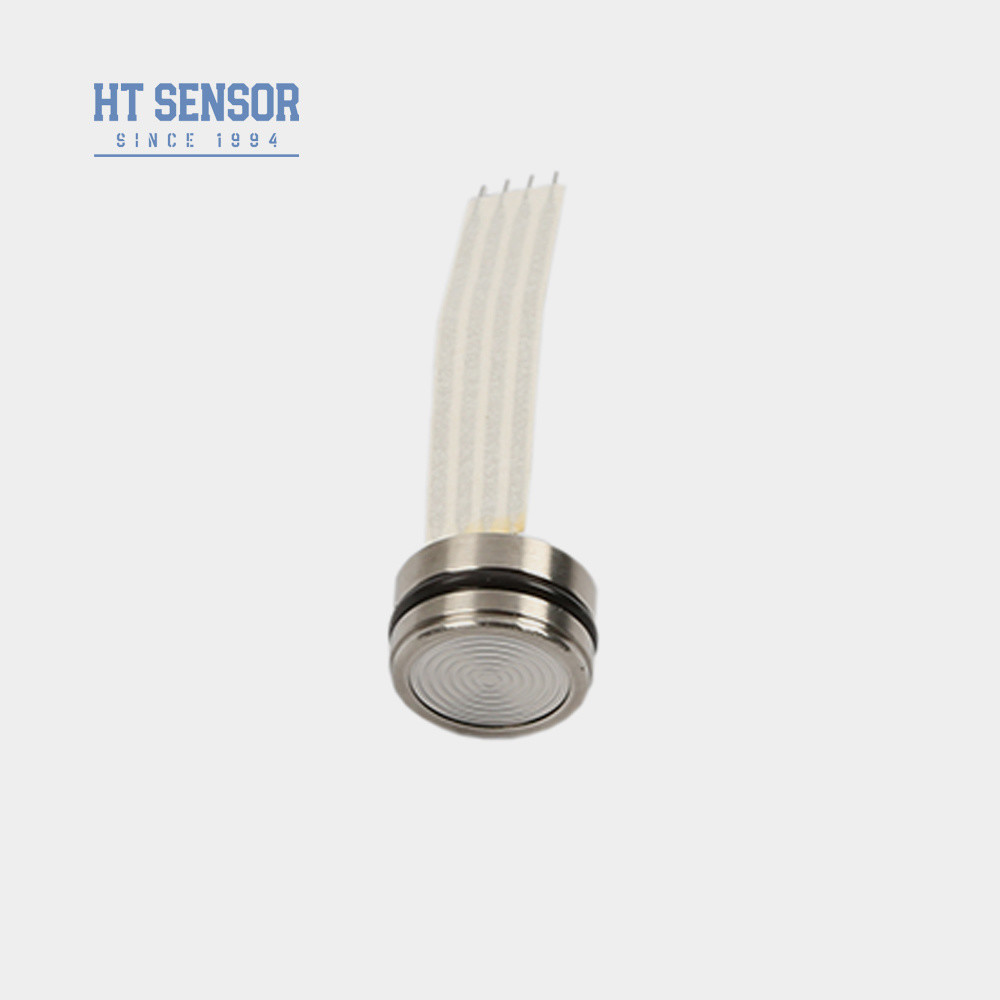

- 電気接続:100mm高温線,リボンケーブルと ピンコネクタ
| 性能パラメータシリコン圧力センサーコア: | |||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±25 | %F.S | |
| ≥35kPa | ±08 | ±15 | %F.S | ||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±08 | ±15 | %F.S | ||
| 補償したテンプ | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 3 倍 完全スケール | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~25g | ||||
| パラメータは以下の条件で試験する: 10V @ 25oC | |||||

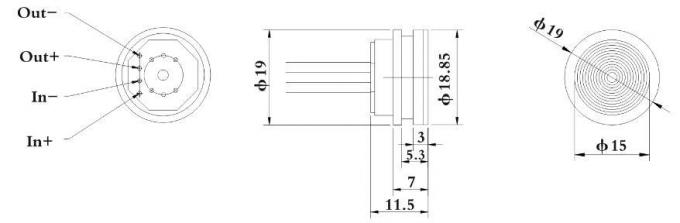

| 図面 建設シリコン圧力センサーコア | |
| 圧力チューブ <3.5MPaS |
|

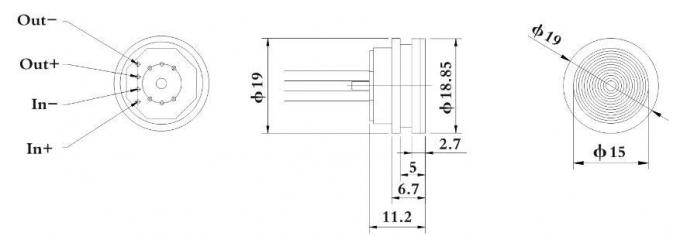

| 普通 ≥3.5MPaS <40MPaS |
|

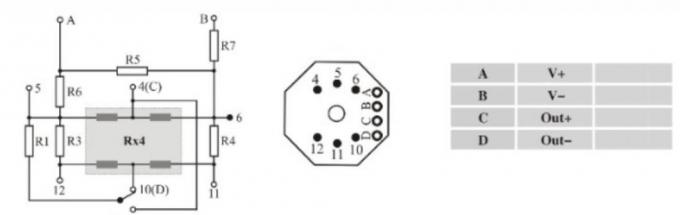

| 電気接続と補償 |
|

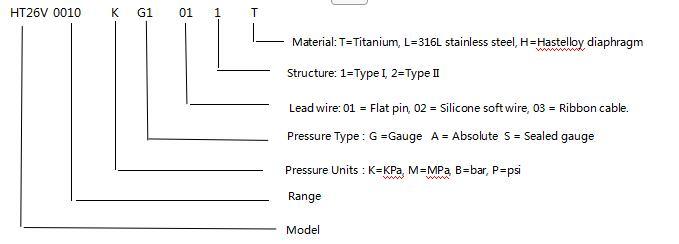

| 選択した例 |
| 注文のヒント |
必要な気密性
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
