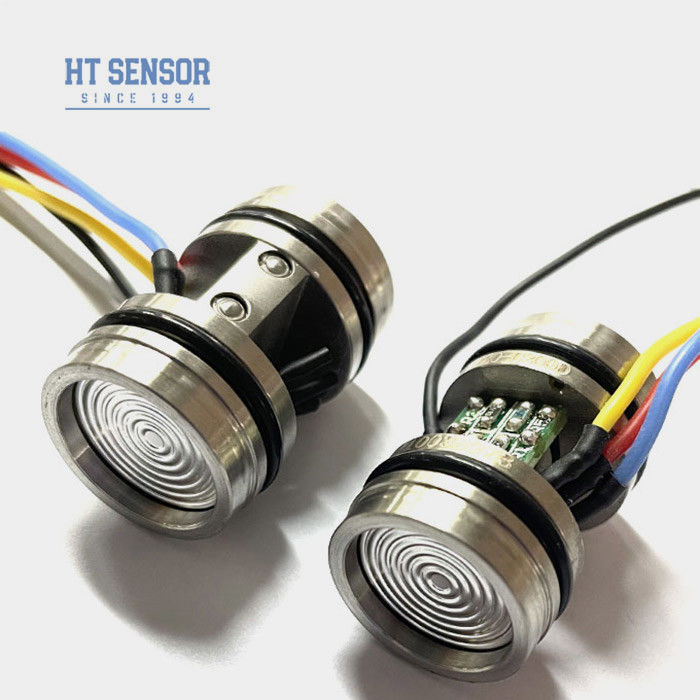

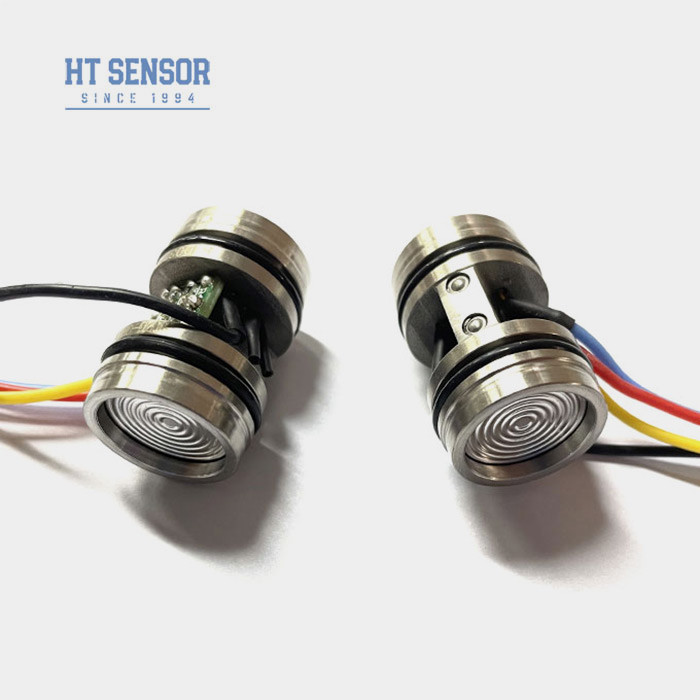

HT20V 差分センサー セル圧力 拡散シリコン ピエゾレシシブ 圧力センサー
Product Details
| 型番: | HT20V | ワイヤリングタイプ: | 4本のワイヤー |
|---|---|---|---|
| 測定媒体: | ガスと液体 | カスタマイズされた: | カスタマイズされた |
| 力: | 10VDC | 輸送パッケージ: | カートン |
| タイプ: | 差点ピエゾレシシブ圧力センサー | 出力信号の種類: | アナログタイプ |
| 材料: | ステンレス鋼 | カスタマイズ: | 利用可能|カスタマイズされたリクエスト |
| ハイライト |
HT20V 差分センサー圧力,微分センサー 圧力分散シリコン,分散型シリコンピエゾレシシブ圧力センサー |
||
Product Description
バオジ・ヘントン HT20V 差点ピエゾレシシブ 拡散シリコン圧力センサー 10vdc
差分散シリコン圧力センサーの導入:
HT20Vは,高度に安定した分散式を活用した差圧センサーです耐久性のある316Lステンレス鋼の箱に包まれています圧力の伝送が起こりますステンレス鋼の弁とシリコンオイルを密封して敏感なチップは,測定基質と直接接触し,完全に固体状態となる.精密な差圧測定のための構造です.信頼性の高い製品と正確な差圧測定
製品の特徴微分分散シリコン圧力センサー:
- 安定して信頼性の高い性能
- 静的圧力に対する高耐性
- 費用対効果
- 差圧検出器
- 圧力校正装置
- 液体レベル測定
- 電源: ≤10VDC
- 標準モード出力電圧: 入力の50% (典型)
- 入力阻力:4KΩ~20KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:100mm高温線
| 性能パラメータ微分分散シリコン圧力センサー: | ||||
| 測定範囲 | 10KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| タイプ | マックス | ユニット | ||
| 線形性 | ±015 | ±03 | %F.S | |
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | |
| ヒステレシス | 0.05 | 0.1 | %F.S | |
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |
| フルスケール出力 | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±25 | %F.S |
| ≥35kPa | ±08 | ±15 | %F.S | |
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35kPa | ±08 | ±15 | %F.S | |
| 補償されたテンパー | ≤20KPa | 0~50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| 動作温度 | -20~80 | oC | ||
| 貯蔵温度 | -40~125 | oC | ||
| 許容される過負荷 | 3倍の全スケールまたは4MPaの間の小さい値を取ります | |||
| 爆発圧 | 5X 完全なスケール | |||
| 長期的安定性 | 0.2 % | F.S. 年間 | ||
| 弁膜材料 | 316L | |||
| 断熱抵抗 | ≥200MΩ 100VDC | |||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | |||
| ショック | 100g,11ms | |||
| 応答時間 | ≤1ms | |||
| Oリングシール | ニトリルゴムまたはフッロゴム | |||
| 充填 中間 | シリコンオイル | |||
| 体重 | 45g | |||
| パラメータは以下の条件で試験する: 常電圧10V,環境温度は25oC | ||||
| 図面 建設微分分散シリコン圧力センサー | |
| サイズ |  |
| 注記:出口端は正端です.ワイヤの色に変化がある場合は,正確な情報のためにセンサーに付着したラベルを参照してください. | |
| 電気接続と補償微分分散シリコン圧力センサー |
|
| 選択した例 |
| 注文のヒント |
2補償プレートにダメージを与えるのを避けるために,垂直に並べて,圧力を適用してください.
3測定基質がコア・ダイアフレームとホイジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
