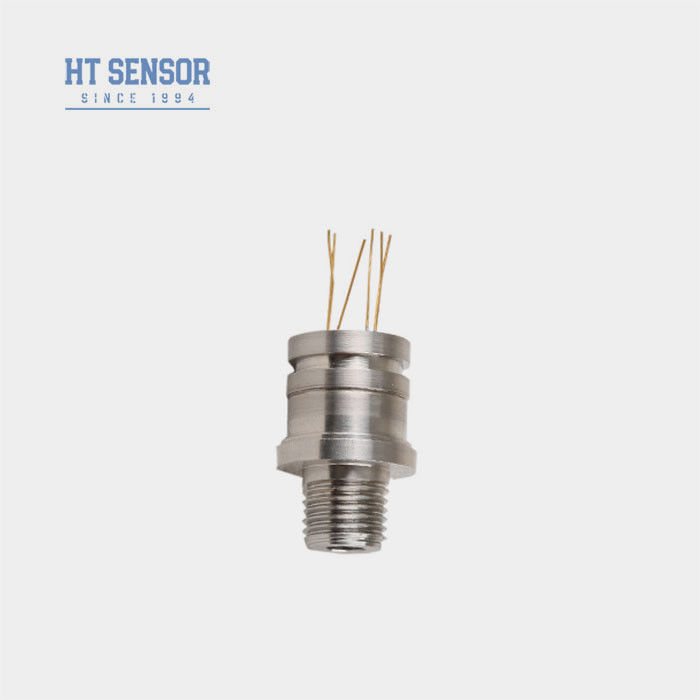

ステンレス鋼 シリコン圧力センサー要素 耐圧圧送電セル
Product Details
| 型番: | HT30 | スレッドタイプ: | G1/4 G1/8 など |
|---|---|---|---|
| ワイヤリングタイプ: | 金で覆われたコヴァーピンか 100mm 高温のワイヤー | 測定媒体: | ガスと液体 |
| 安定性: | ±0.1%F.S/年 | 範囲: | 0~10kpa~40Mpa |
| 横隔膜: | 316L | 電源: | 1.5mA |
| 出力信号の種類: | アナログタイプ | 材料: | ステンレス鋼 |
| カスタマイズ: | 利用可能|カスタマイズされたリクエスト | 保証: | 2年 |
| ハイライト |
ステンレス鋼のシリコン圧力センサー,シリコン圧力センサー要素,シリコンピエゾレシシブ圧力トランスミッター |
||
Product Description

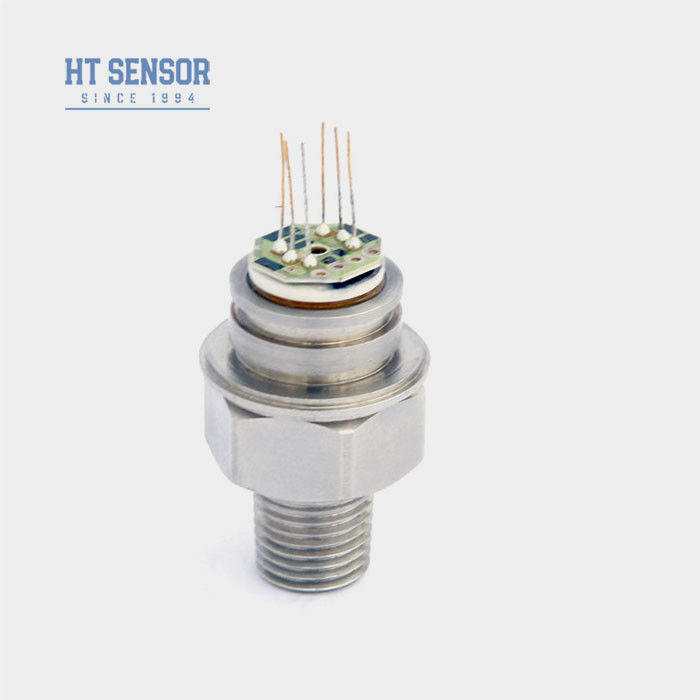

HT30 ステンレス鋼 圧力探査機 圧力伝達器用 シリコン圧力センサー
HT30 シリコンピエゾレシシブ圧力センサー
シリコン圧力センサーの導入:
HT30 シリコンピエゾレシシブ圧力センサーは,非常に安定した分散シリコンです拡散したシリコンのピエゾレシシブ効果を利用して液体とガスの圧力が高い.Oリングシールを使用せず,幅広い用途に適していますアプリケーション
製品の特徴シリコン圧力センサー:
1. 先進技術と316Lステンレス鋼のハウジングを使用し,チタンやハステロイなどの材料
2温度補償とゼロポイントのために厚膜回路を使用修正.
3.選択可能な複数のスレッドインターフェース
4. 部品として溶接,コンパクトサイズ,高い信頼性
申請シリコン圧力センサー:1石油,化学,メタルージー,電力,水文学を含む様々な産業プロセスサイトで適用されます..
2海洋産業や航空産業で使用される
3. 水力・気力制御システムに適しています
4. プロセス制御アプリケーションで使用
電気性能シリコン圧力センサー:1電力供給: ≤2mA DC (典型的な1.5mA DC)
2入力阻害:2.5KΩ~6KΩ
3出力阻力:2.5KΩ~6KΩ
4電気接続:金で覆われたコヴァーピンや100mm高温のワイヤー.
| 性能パラメータシリコン圧力センサー: | |||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 補償されたテンパー | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~63g | ||||
| パラメータは以下の条件で試験する. 1.5mA @ 25°C | |||||
| 図面 建設 | |

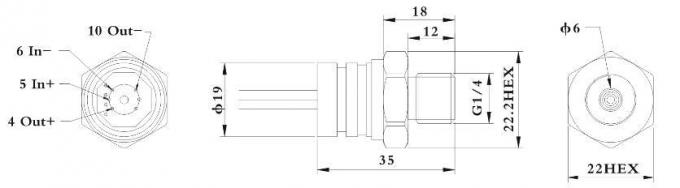

| サイズ |
|

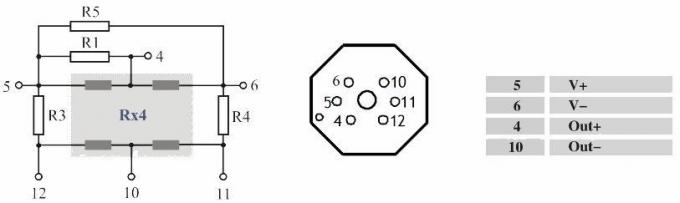

| 電気接続と補償 |
|

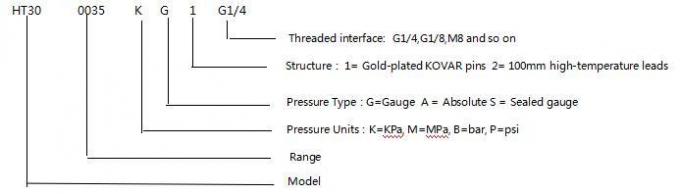

| 選択した例 |
| 注文のヒント |
必要な気密性
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
| Q&A |
.4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
.6Q: あなたの製品の保証は? 販売後のサービス?
A: 私たちの保証時間は出荷後24ヶ月で,私たちの販売後 24hrsであなたの質問に答えるでしょう. PCネットワークによるリモート指示は常に利用可能です.
