HT30 G1/4 スレッド シリコン 圧力センサー セル 水 湿度 圧力センサー OEM
Product Details
| 型番: | HT30 | スレッドタイプ: | OEM |
|---|---|---|---|
| ワイヤリングタイプ: | 4本のワイヤー | 測定媒体: | ガスと液体 |
| 範囲: | 0〜10kpa~20Mpa | 力: | 1.5mA |
| 輸送パッケージ: | カートン | Hsコード: | 9026209090 |
| 供給の能力: | 50000PCS/年 | タイプ: | ピエゾレシスティブ圧力センサー |
| のために: | 分散型シリコン圧力トランスミッター | 出力信号の種類: | アナログタイプ |
| 材料: | ステンレス鋼 | カスタマイズ: | 利用可能|カスタマイズされたリクエスト |
| ハイライト |
HT30 スレッドシリコン圧力センサー,OEM シリコン圧力センサーセル,湿った水圧センサーOEM |
||
Product Description

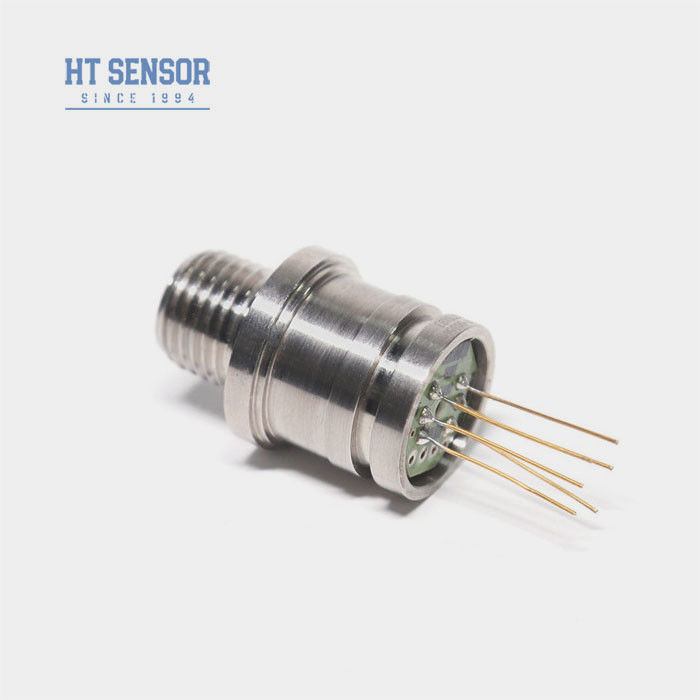

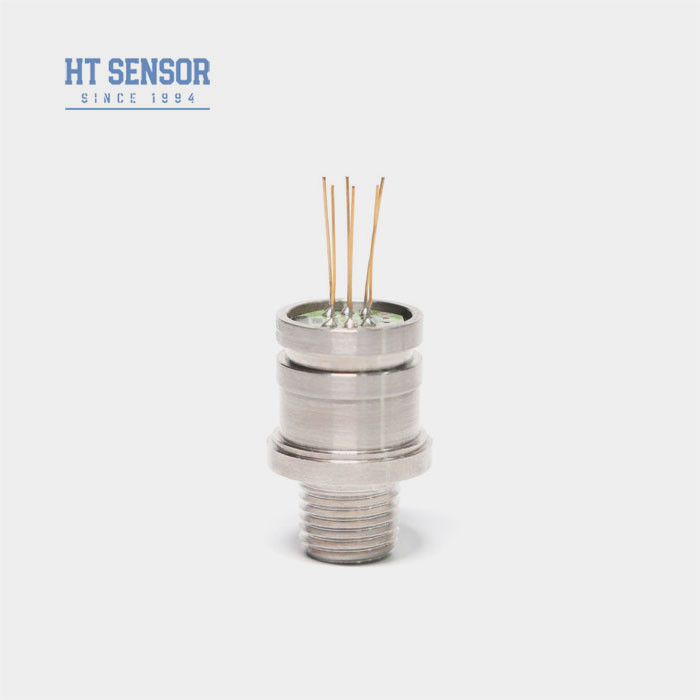

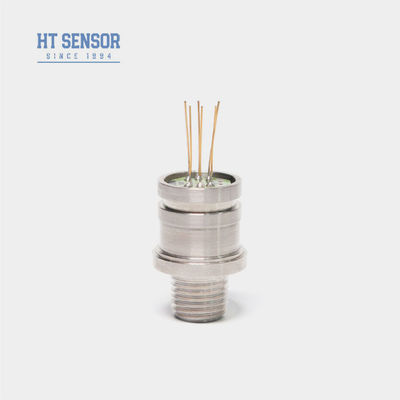

バオジ・ヘントン HT30 スレッド 水用のシリコン圧力センサーセル
HT30 シリコンピエゾレシシブ圧力センサー
シリコン圧力センサーの導入:
HT30 シリコンピエゾレシシブ圧力センサーは,非常に安定した拡散シリコンです拡散したシリコンのピエゾレシシブ効果を利用して液体とガスの圧力が高く,コアが標準の溶接器で溶接されています.Oリングシールを使用しないため,応用について
- 電源: ≤2mA DC (典型的な1.5mA DC)
- 入力インペデンス:2.5KΩ~6KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:金で覆われたコヴァーピンまたは100mm高温ワイヤー.
| 性能パラメータシリコン圧力センサー: | |||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 補償したテンプ | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~63g | ||||
| パラメータは以下の条件で試験する. 1.5mA @ 25°C | |||||
| 図面 建設シリコン圧力センサー | |

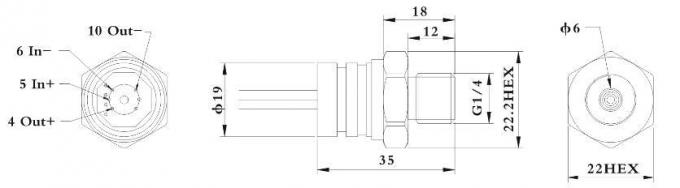

| サイズ |
|

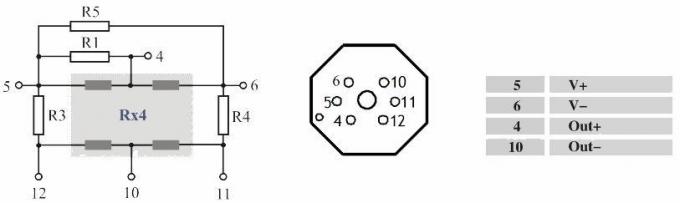

| 電気接続と補償 |
|

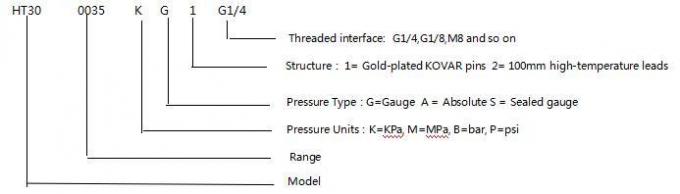

| 選択した例 |
製品の特徴シリコン圧力センサー:
- 316Lステンレス鋼のホイジングとチタンやハステロイなどの材料
- 温度補償とゼロポイントのために厚膜回路を使用する修正.
- 選択可能な複数のスレッドインターフェース
- 一部として 溶接 し,小規模 な 型 で,高い 信頼 性
- 石油,化学,メタルージー,電力,水文学を含む様々な産業プロセスサイトで使用.
- 海洋産業や航空産業で使用される
- 液体・気力制御システムに適している
- プロセス制御アプリケーションで使用される
| 注文のヒント |
1必要な密封を達成するために,コアサイズとトランスミッターハウジングの調整に注意してください.
2. ハウジングの組立過程で,垂直に並べられていることを確認し,補償プレートを詰め込みまたは損傷しないように圧力を適用します.
3試験対象媒体は,コア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避けます. 弁の変形やパンクチャーやコアへの損傷を避けるためです.
5計測コアの圧迫口を大気に開いて,水,水蒸気,腐食媒体が計測コアの負圧室に入ることを防止する.
6ピンが変更される場合は,実際のコアワイヤのラベルを参照してください.
| 会社 |
| Q&A |
Q1:いるのか 製造会社ですか?
A1:私たちは29年以上の経験を持つメーカーです.
Q2:カスタマイズされた製品
A2:OEMとカスタムデザインのサービスを提供します.
Q3:品質保証
A3: 当社の製品は,原発の購入者への出荷日から12~18ヶ月間の保証期間を限定しています.ヘントンは欠陥のある製品を無料で交換または修理します.この保証は,変更されたすべてのユニットには適用されません.虐待され 無視された
Q4:輸送と梱包
A4: 商品は通常,国際エクスプレスで送られます. UPS,FedEx,DHL,INTなど,貨物料を事前支払いで送ります.また,あなたの送料口座を使用して収集することができます.検査証明書を含む.
Q5:私たちと連絡してください
A5:技術的な質問とビジネス上の問題についてあなたにサービスを提供するために,活発で経験豊富な販売チームを持っています. メッセージを残すかオンラインサービスをクリックしてください.
