10VDC液体シリコン圧力センサーセルミニスレッド水タンクレベル圧力センサー
Product Details
| 型番: | HT30V | スレッドタイプ: | カスタマイズされた |
|---|---|---|---|
| ワイヤリングタイプ: | 4本のワイヤー | 測定媒体: | ガスと液体 |
| カスタマイズされた: | カスタマイズされた | 力: | 5VDC 10VDC |
| 仕様: | 糸 G1/4 G1/8 1/4NPT など | 出力信号の種類: | アナログタイプ |
| 材料: | ステンレス鋼 | カスタマイズ: | 利用可能 |
| ハイライト |
10VDC液体シリコン圧力センサー,液体シリコン圧力センサー ミニスレッド,10VDC 水タンクレベル圧力センサー |
||
Product Description

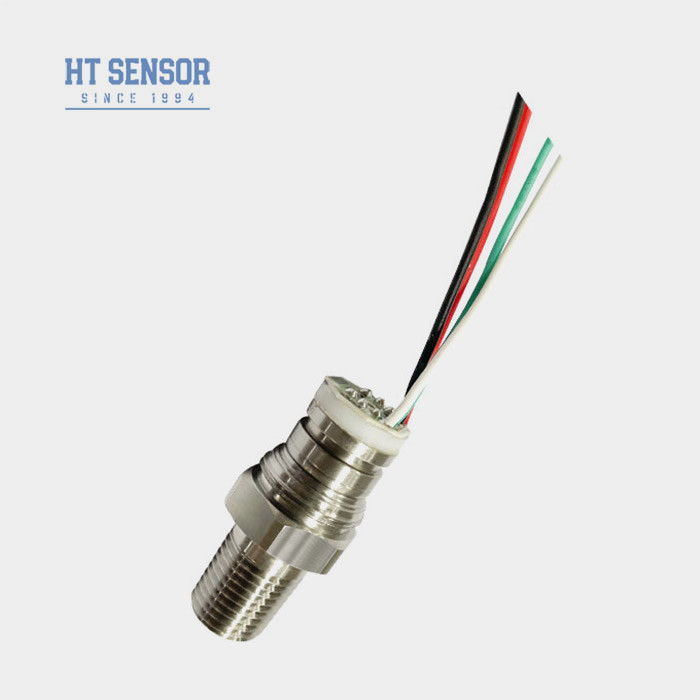

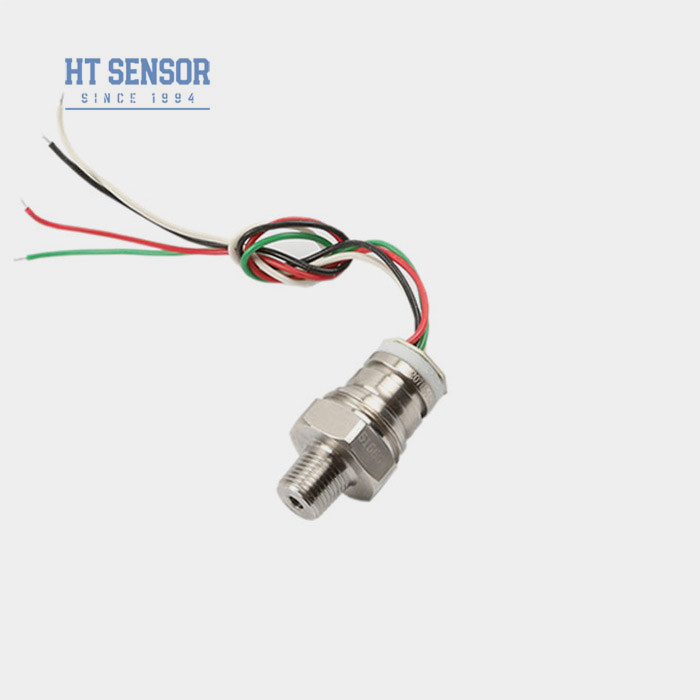

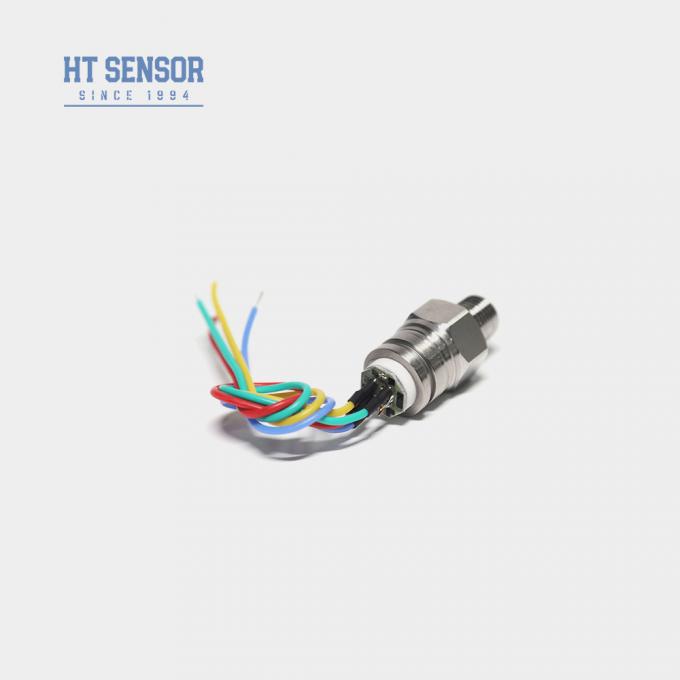

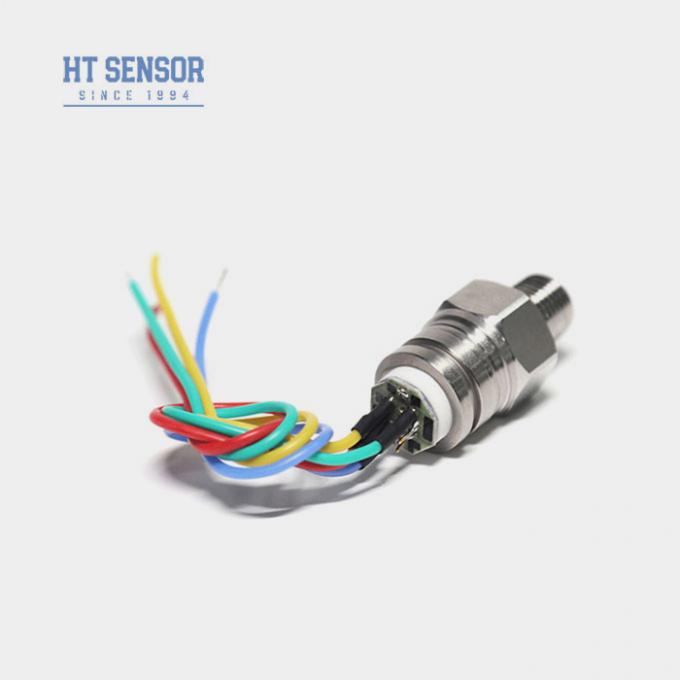

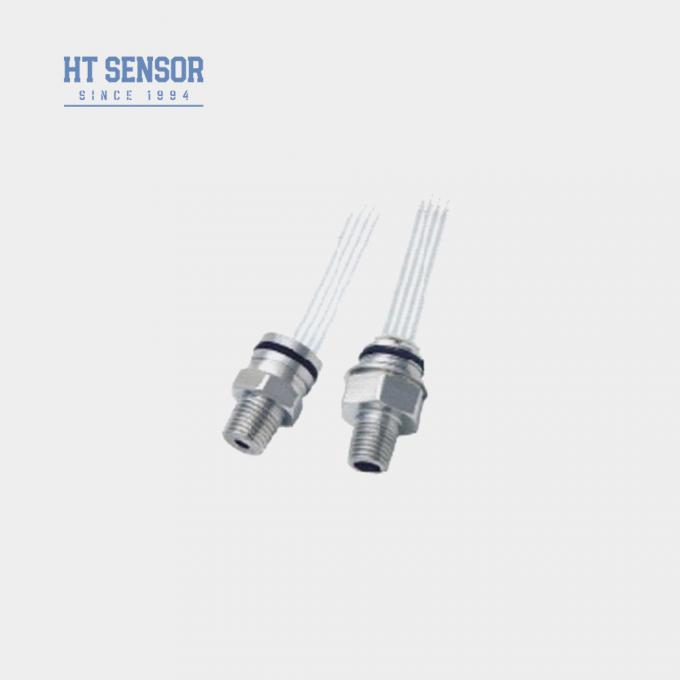

HT30V 10VDC 電源付きミニスレッド液体シリコン圧力センサートランスデューサー
HT30V ピエゾレシシブシリコン圧力センサー
糸シリコン圧力センサーの導入:
HT30Vは高度に安定した分散型シリコン要素を使用し,信頼性の高いシリコンピエゾレシシブ圧力センサーです.隔離弁とシリコンオイルを使用して,センサーは液体とガスの圧力を正確に測定します空気圧縮機や冷却システムでの広範な応用により,様々な産業で貴重な資産となっています.
製品の特徴糸のシリコン圧力センサー:
- 温度補償とゼロオフセットのために厚膜回路を使用します修正しました
- 高い信頼性と優れた安定性.
- 常電圧電源,標準出力
- 316Lで非腐食性ガスと液体の圧力を測定するのに適していますステンレス鋼との互換性
- 圧力の監視と制御のためのプロセス制御システムで使用される.
- 圧縮用の冷却システムや空気圧縮機で使用される 測定する
- 電源: ≤10VDC
- 標準モード出力電圧: 入力の50% (典型)
- 入力阻力:4KΩ~20KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:100mm高温線,リボンケーブル
| 性能パラメータ糸のシリコン圧力センサー: | ||||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS | |||||
| タイプ | マックス | ユニット | ||||
| 非線形性 | ±015 | ±03 | %F.S | |||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | |||
| ヒステレシス | 0.05 | 0.1 | %F.S | |||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |||
| フルスケール出力 | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±25 | %F.S | ||
| ≥35kPa | ±08 | ±15 | %F.S | |||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±08 | ±15 | %F.S | |||
| 補償されたテンパー | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 動作温度 | -20~80 | oC | ||||
| 貯蔵温度 | -40~125 | oC | ||||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | |||||
| 爆発圧 | 5X 完全なスケール | |||||
| 長期的安定性 | 0.2 % | F.S. 年間 | ||||
| 弁膜材料 | 316L | |||||
| 断熱抵抗 | ≥200MΩ 100VDC | |||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | |||||
| ショック | 100g,11ms | |||||
| 応答時間 | ≤1ms | |||||
| Oリングシール | ニトリルゴムまたはフッロゴム | |||||
| 充填 中間 | シリコンオイル | |||||
| 体重 | ~63g | |||||
| パラメータは以下の条件で試験する. 10V @ 25°C | ||||||

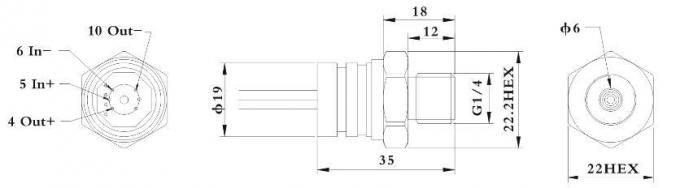

| 図面 建設 | |
| サイズ | |
| 注記: 圧力センサーのスレッドサイズは,カスタマイズすることができます | |
| 電気接続と補償 |
|
|
| 選択した例 |
| 注文のヒント |
1糸付きセンサーについては,必要な糸インターフェース,上部インターフェース,下部インターフェースまたは溶接の必要性を確認してください.
2試験対象媒体は,コア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示しなければならない.
3センサーの弁膜に手や鋭い物を使うのを避ける. 弁膜の変形や穴を掘り,核の損傷を避けるために.
4計測コアの圧迫口を大気に開いて,水,水蒸気,腐食媒体が計測コアの負圧室に入ることを防止する.
5ピンが変更される場合は,実際のコアワイヤのラベルを参照してください.
