HT19V シリコンピエゾレシシブ圧力センサー 5V 10VDC シリコン液体空気圧センサー
Product Details
| 型番: | HT19V | スレッドタイプ: | いいえ |
|---|---|---|---|
| ワイヤリングタイプ: | 4本のワイヤー | 測定培地: | ガスと液体 |
| 範囲: | 0〜10kpa~100mpa | 出力: | mV |
| 圧力タイプ: | G/A/S | 供給: | 1.5mA |
| Hsコード: | 9026209090 | 供給の能力: | 月20000個 |
| タイプ: | ピエゾレシスティブ圧力センサー | 材料: | ステンレス鋼 |
| カスタマイズ: | 利用可能|カスタマイズされたリクエスト | ||
| ハイライト |
HT19V シリコンピエゾレシシブ圧力センサー,シリコンピエゾレシシブ圧力センサー 10VDC,10VDC シリコン液体気圧センサー |
||
Product Description

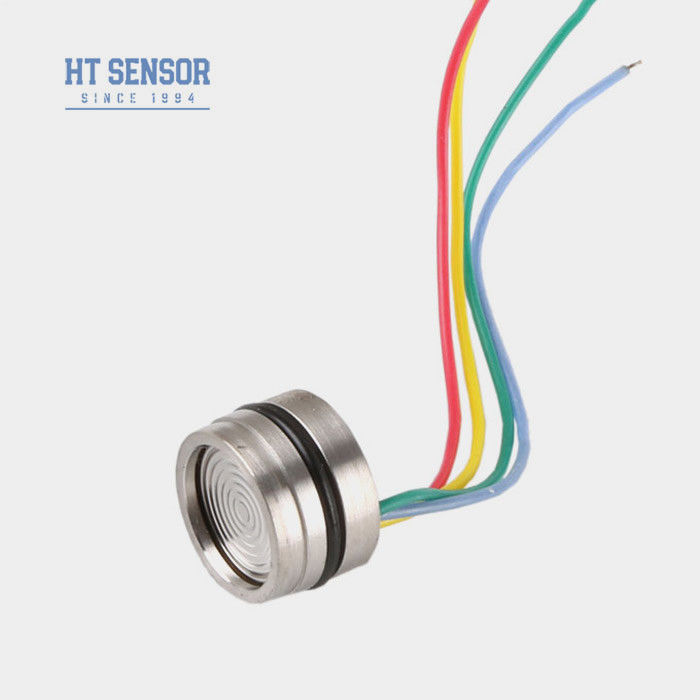

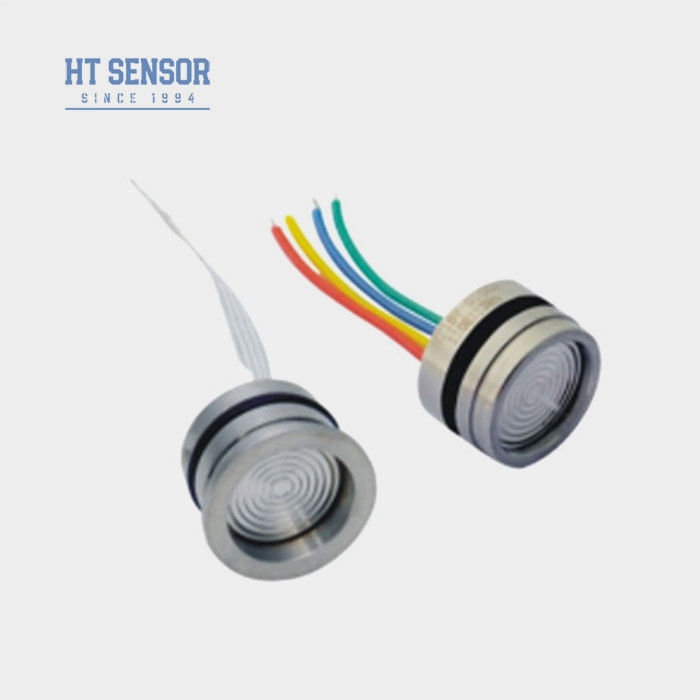

HT19V 19mm 10VDC 電源付きピエゾ電気シリコン圧力センサー
HT19V シリコンピエゾレシシブ圧力センサー
シリコン圧力センサーの導入:
HT19Vは高度に安定した分散型シリコン要素を使用し,信頼性の高いシリコンピエゾレシシブ圧力センサーです.隔離弁とシリコンオイルを使用して,センサーは液体とガスの圧力を正確に測定します空気圧縮機や冷却システムでの広範な応用により,様々な産業で貴重な資産となっています.
製品の特徴シリコン圧力センサー:
1. 温度補償とゼロオフセットのために厚膜回路を使用修正
2高い信頼性と優れた安定性
3.常電圧電源,標準出力
申請シリコン圧力センサー:
1. 316Lで非腐食性ガスと液体の圧力を測定するのに適していますステンレス鋼との互換性
2圧力の監視と制御のためのプロセス制御システムで使用される.
3圧力の冷却システムや空気圧縮機で使用される. 測定する
電気性能シリコン圧力センサー:
1電源: ≤10VDC
2標準モード出力電圧:入力電圧の50% (典型)
3. 入力阻力:4KΩ~20KΩ
4出力阻力:2.5KΩ~6KΩ
5電気接続:100mm高温線,リボンケーブル
| 性能パラメータシリコン圧力センサーありがとうございました. | ||||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | |||||
| タイプ | マックス | ユニット | ||||
| 非線形性 | ±015 | ±03 | %F.S | |||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | |||
| ヒステレシス | 0.05 | 0.1 | %F.S | |||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |||
| フルスケール出力 | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±25 | %F.S | ||
| ≥35kPa | ±08 | ±15 | %F.S | |||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±08 | ±15 | %F.S | |||
| 補償されたテンパー | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 動作温度 | -20~80 | oC | ||||
| 貯蔵温度 | -40~125 | oC | ||||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | |||||
| 爆発圧 | 5X 完全なスケール | |||||
| 長期的安定性 | 0.2 % | F.S. 年間 | ||||
| 弁膜材料 | 316L | |||||
| 断熱抵抗 | ≥200MΩ 100VDC | |||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | |||||
| ショック | 100g,11ms | |||||
| 応答時間 | ≤1ms | |||||
| Oリングシール | ニトリルゴムまたはフッロゴム | |||||
| 充填 中間 | シリコンオイル | |||||
| 体重 | ~28g | |||||
| パラメータは以下の条件で試験する. 10V @ 25°C | ||||||
| 図面 建設シリコン圧力センサー | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| 電気接続と補償シリコン圧力センサー |
|
|
| 選択した例 |
| 注文のヒント |
2. ハウジングの組み立て中に,それは垂直に並べられていることを確認し,補償プレートに損傷を避けるために均等な圧力を適用します.
3測定基質がコア・ダイアフレームとホイジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
| Q&A |
.
.
