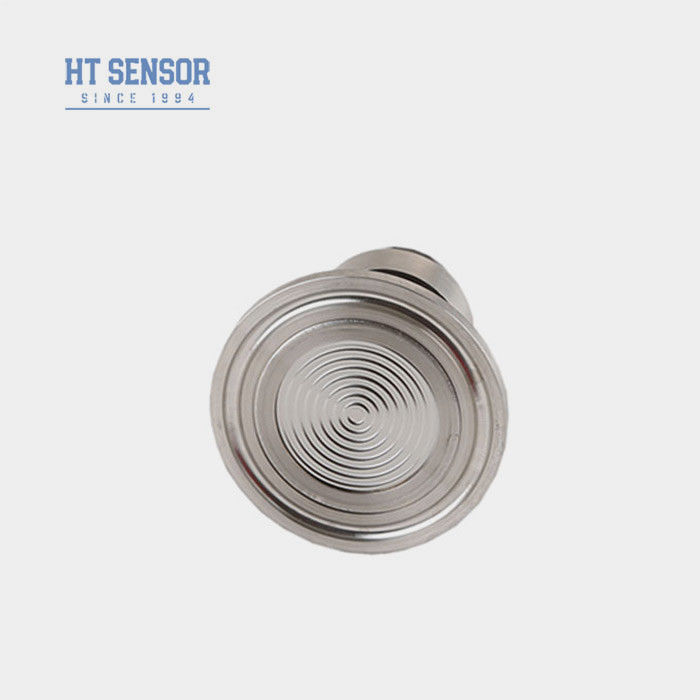

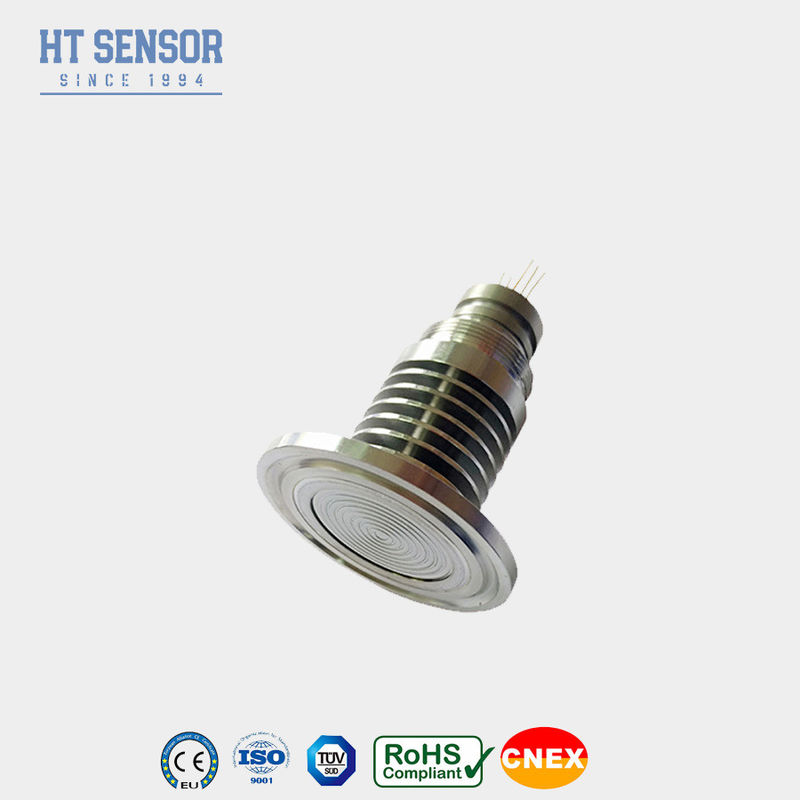

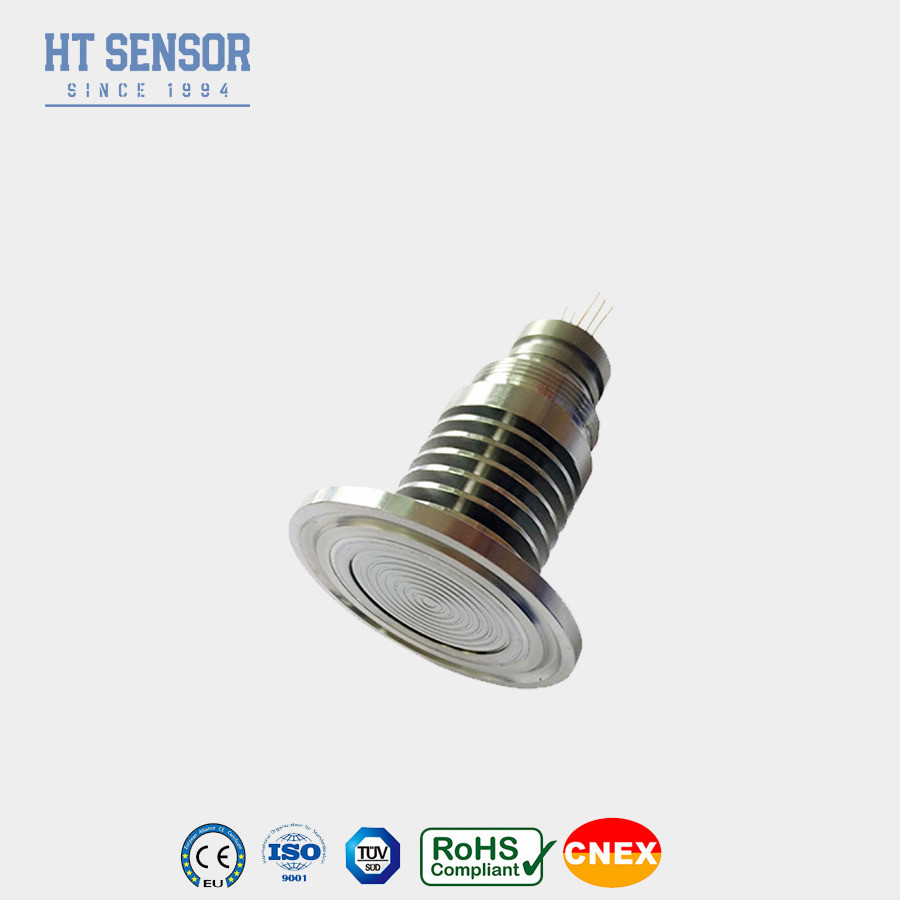

HT-IQ ピエゾレシシブシリコン圧力センサー 50.4mm 大弁型フラッシュセンサー
Product Details
| 型番: | HT-IQ | スレッドタイプ: | 50.4mm クランプ |
|---|---|---|---|
| ワイヤリングタイプ: | 4本のワイヤーまたは金色コーバーピン | 測定培地: | ガスと液体 |
| 範囲: | 0-35kpa~3.5Mpa | 力: | 1.5mA |
| 輸送パッケージ: | カートン | 起源: | 中国 |
| Hsコード: | 9026209090 | タイプ: | ピエゾレスシブシリコン圧力センサー |
| のために: | 分散型シリコン圧力トランスミッター | 出力信号の種類: | アナログタイプ |
| 材料: | ステンレス鋼 | カスタマイズ: | 利用可能|カスタマイズされたリクエスト |
| ハイライト |
HT-IQ ピエゾレシシティブシリコン圧力センサー,ピエゾレスシブシリコン圧力センサー 50.4mm,50.4mm 大弁型圧力センサー |
||
Product Description
HT-IQ 50.4mm 大弁ピエゾレシシブシリコン圧力センサー 紹介
HT-IQ シリコンピエゾレシシブ圧力センサー
ピエゾレシスティブシリコン圧力センサーの導入:
HT-IQは,非常に安定した分散シリコンチップを備えたフラッシュ弁圧感センサーです. 圧力はステンレス鋼を通って敏感なチップに伝達されます.この製品には平らな弁構造があり,清潔性が高く,高度な信頼性があります.食品や衛生などの産業の用途に適しています.
製品の特徴ピエゾレシスティブシリコン圧力センサー:
- 316Lステンレス鋼のホイジングとチタンやハステロイなどの材料
- 温度補償とゼロポイントのために厚膜回路を使用する 修正
- 卓越した信頼性,繰り返し性,安定性
- 洗浄 を 容易 に する 洗面膜 の 構造
- 316Lで非腐食性ガスと液体の圧力を測定するのに適していますステンレス鋼との互換性
- 食品・飲料産業
- 産業プロセス制御
- 医薬品産業
- 電源: ≤2mA DC (典型的な1.5mA DC)
- 入力阻力: 2.5KΩ~6KΩ
- 出力阻力: 2.5KΩ~6KΩ
- 電気接続: 金で覆われたコヴァーピンや100mm高温のワイヤー
| 性能パラメータピエゾレシスティブシリコン圧力センサー: | |||||
| 測定範囲 | サイズ (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 補償したテンプ | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~150g | ||||
| パラメータは以下の条件で試験する: 1.5mA @ 25°C | |||||
| 図面 建設 | |

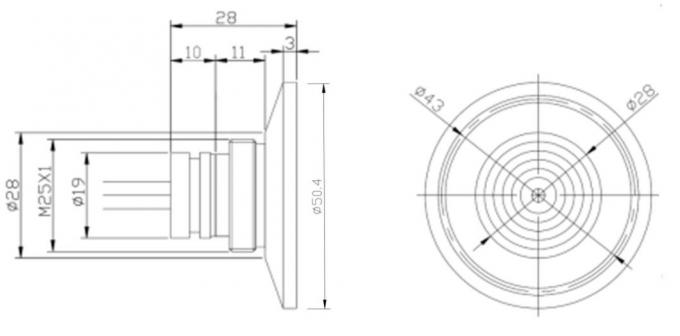

| サイズ |
|

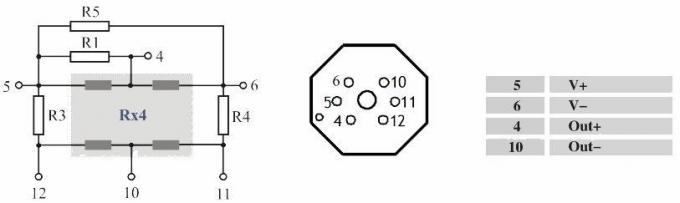

| 電気接続と補償 |
|

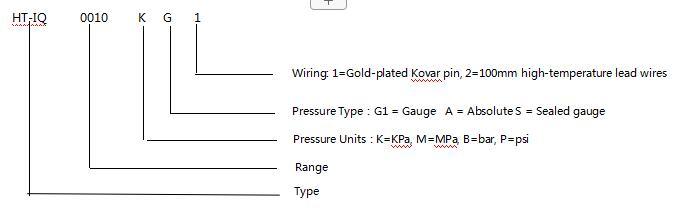

| 選択した例 |
| 注文のヒント |
必要な気密性
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
| Q&A |
A1:私たちは29年以上の経験を持つメーカーです.
Q2:カスタマイズされた製品
A2:OEMとカスタムデザインのサービスを提供します.
Q3:品質保証
A3: 当社の製品は,原発の購入者への出荷日から12~18ヶ月間の保証期間を限定しています.ヘントンは欠陥のある製品を無料で交換または修理します.この保証は,変更されたすべてのユニットには適用されません.虐待され 無視された
Q4:輸送と梱包
A4: 商品は通常,国際エクスプレスで送られます. UPS,FedEx,DHL,INTなど,貨物料を事前支払いで送ります.また,あなたの送料口座を使用して収集することができます.検査証明書を含む.
Q5:私たちと連絡してください
A5:技術的な質問とビジネス上の問題についてあなたにサービスを提供するために,活発で経験豊富な販売チームを持っています. メッセージを残すかオンラインサービスをクリックしてください.
