ガス液体 シリコン圧力センサー コア フラッシュ 弁 圧力センサー 非常に安定
Product Details
| 型番: | HT24 | 糸: | G1/2 M20*1.5 1/2NPT |
|---|---|---|---|
| ワイヤリングタイプ: | 4本のワイヤーまたは金色コーバーピン | 測定媒体: | ガスと液体 |
| 範囲: | 0〜10kpa~20Mpa | 力: | 1.5mA |
| 輸送パッケージ: | カートン | 商標: | ヘントン |
| 起源: | 中国 | タイプ: | ピエゾレシスティブ圧力センサー |
| のために: | 分散型シリコン圧力トランスミッター | 出力信号の種類: | アナログタイプ |
| 材料: | 316Lステンレス鋼 | カスタマイズ: | 利用可能|カスタマイズされたリクエスト |
| ハイライト |
液体ガスシリコン圧力センサー 1.5mA,高安定性シリコン圧力センサー,1.5mA フラッシュ 弁圧センサー |
||
Product Description

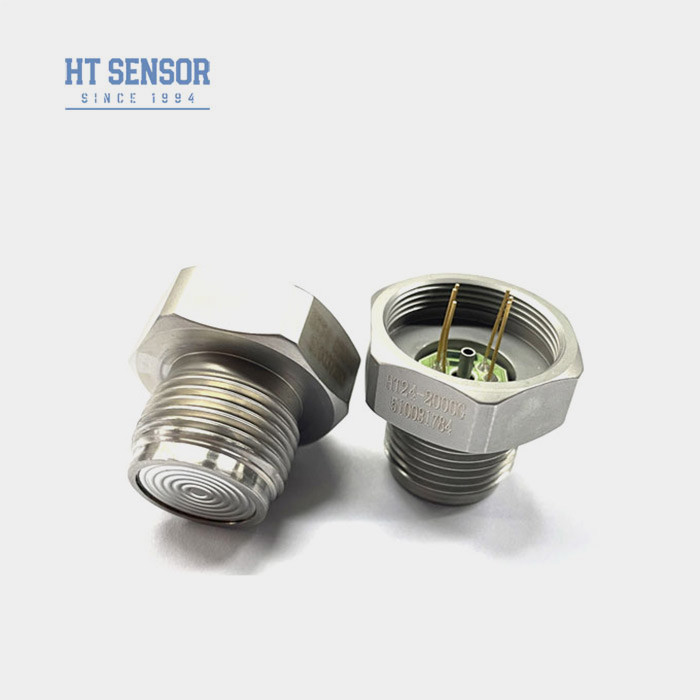

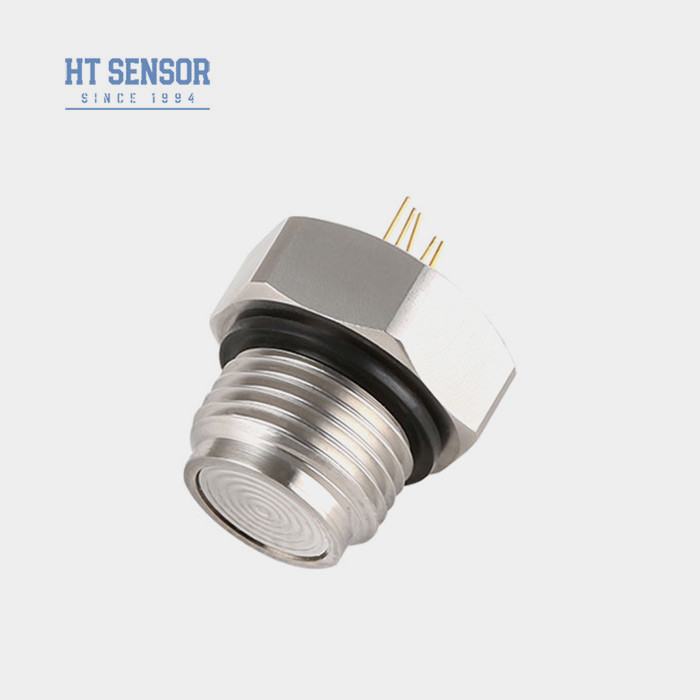

HT センサー HT24 フラッシュ 弁 シリコン 圧力 センサー 高安定性 拡散 シリコン チップ
HT24 シリコンピエゾレシシブ圧力センサー
洗面膜シリコン圧力センサーの導入:
HT24は,高度に安定した分散シリコンチップを搭載したフラッシュ弁圧感センサーである.敏感なチップは測定媒体を直接接触しない.圧力は,ステンレス鋼弁と密封シリコンオイルを通して敏感チップに転送されます. この製品はスレッド付きの平面弁構造で,G1/2 M20* 1.51/2NPTは最も一般的に使用されるスレッドです. 清潔しやすく,信頼性が高い. 食品,健康その他の産業に適しています.
製品の特徴圧感センサーのシリコン:
- 316Lステンレス鋼のホイジングとチタンやハステロイなどの材料
- 温度補償とゼロポイントのために厚膜回路を使用する 修正
- 卓越した信頼性,繰り返し性,安定性
- 洗浄 を 容易 に する 洗面膜 の 構造
- 316Lで非腐食性ガスと液体の圧力を測定するのに適していますステンレス鋼との互換性
- 食品・飲料産業
- 産業プロセス制御
- 医薬品産業
- 電源: ≤2mA DC (典型的な1.5mA DC)
- 入力阻力: 2.5KΩ~6KΩ
- 出力阻力: 2.5KΩ~6KΩ
- 電気接続: 金で覆われたコヴァーピンや100mm高温のワイヤー
| 性能パラメータ圧感センサーのシリコン: | |||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 補償したテンプ | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~55g | ||||
| パラメータは以下の条件で試験する: 1.5mA @ 25°C | |||||
| 図面 建設 | |
| サイズ |
|

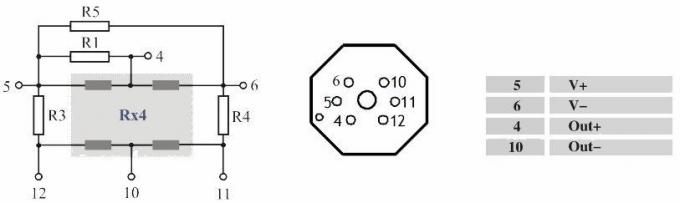

| 電気接続と補償 |
|
| 選択した例 |
| 注文のヒント |
- 1組み立て中に,必要な密度を達成するために,コアサイズと送信機ハウジングの調整に注意を払う必要があります.
- 2シェル組成の過程で,垂直の調整と均質な圧力を確保し,固定または損傷補償ボードを避けるために.
- 3試験基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
- 4センサーの弁を手や鋭い物で押さないで下さい.
- 5圧力計の中核の口を大気に開放し,水,蒸気,または腐食媒体がマイナスの気圧計の中核室に入ることを防止します.6参照のために実際の導体上のラベルに従ってください.
| 会社 |
| Q&A |
1Q: 圧力センサーの特性は?
A: 高精度,耐久性,優れた性能.カスタマイズ可能.
2Q:私は特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,特定のニーズを満たすために製品を調整することができます.私たちはOEMとODMサービスを提供します.
3Q: あなたの生産能力は?
A: 私たちの製造施設は,最大で生産することができます 30,000 圧力センサートランスミッター 毎月,私たちは完全に,大規模な注文のニーズを満たすことができます. しかし,生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします..
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
5Q: 商品の価格はどうですか? 割引はありますか?
A: 大量注文や長期パートナーに割引の付いた競争価格
6Q: あなたの製品の保証は何ですか? そして販売後のサービス?
A: 私たちの保証時間は出荷後24ヶ月で,私たちの販売後 24hrsであなたの質問に答えるでしょう. PCネットワークによるリモート指示は常に利用可能です.
