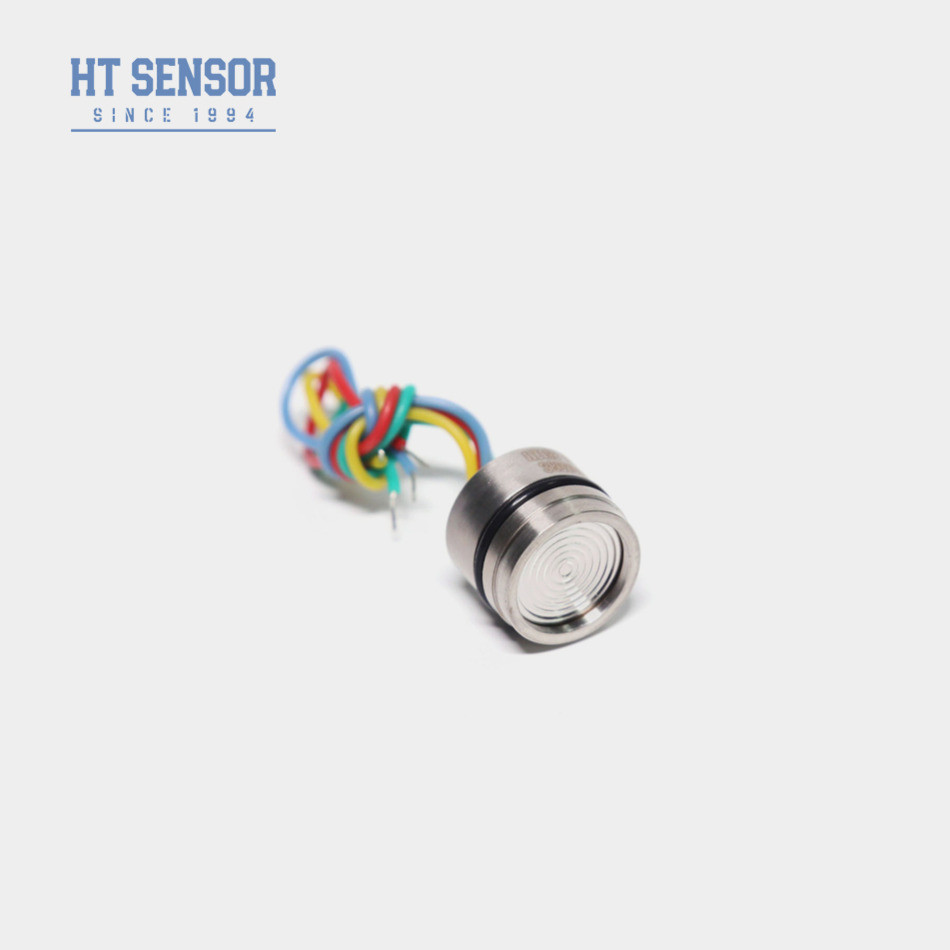

HT19F 拡散シリコン圧力センサ マイクロ圧力センサ 産業用センサコア
Product Details
| 型番: | HT19F | ワイヤリングタイプ: | 4本のワイヤーまたは金色コーバーピン |
|---|---|---|---|
| 測定媒体: | ガスと液体 | 力: | 1.5mA |
| 仕様: | 19mm | 起源: | 中国 |
| Hsコード: | 9026209090 | タイプ: | ピエゾレスシブシリコン圧力センサー |
| 材料: | ステンレス鋼 | カスタマイズ: | 利用可能|カスタマイズされたリクエスト |
| ハイライト |
HT19F 拡散シリコン圧力センサー,マイクロプレッシャーセンサー 19mm,工業用19mm用のマイクロ圧力センサー |
||
Product Description
Baoji Hengtong HT19F 低コスト価格拡散シリコン圧力センサー（産業用）
19mm シリコンピエゾ抵抗圧力センサー
シリコン圧力センサーの紹介:
HT19Fは、高度に安定した拡散シリコン素子で構成されたシリコンピエゾ抵抗圧力センサーとして機能します。これは効果的に測定します。試験対象の圧力媒体を、分離ダイアフラムとシリコンオイルを介してシリコンダイアフラムに伝達することにより、液体とガスの圧力を測定します。このセンサーの汎用性は、エアコンプレッサーや冷凍システムで広く利用されています。製品の特徴
シリコン圧力センサーの:密閉(S)3500KPaS、7MPaS、10MPaS、20MPaS.40MPaS.60MPaS.100MPaS
2.温度補償とゼロ点 補正に厚膜回路を採用 3.優れた信頼性、再現性、安定性アプリケーション
シリコン圧力センサーの:1.316Lステンレス鋼との互換性により、非腐食性ガスおよび液体圧力を測定するのに適しています
2.石油、化学、冶金、電力、水文など、さまざまな産業プロセスサイトに適用密閉(S)3500KPaS、7MPaS、10MPaS、20MPaS.40MPaS.60MPaS.100MPaS
4.油圧および空気圧制御システムに適しています 5.プロセス制御アプリケーションで使用
電気的性能100±30
1.電源: ≤2mA DC (標準 1.5mA DC)
2.入力インピーダンス:3KΩ~6KΩ
3.出力インピーダンス:2.5KΩ~6KΩ

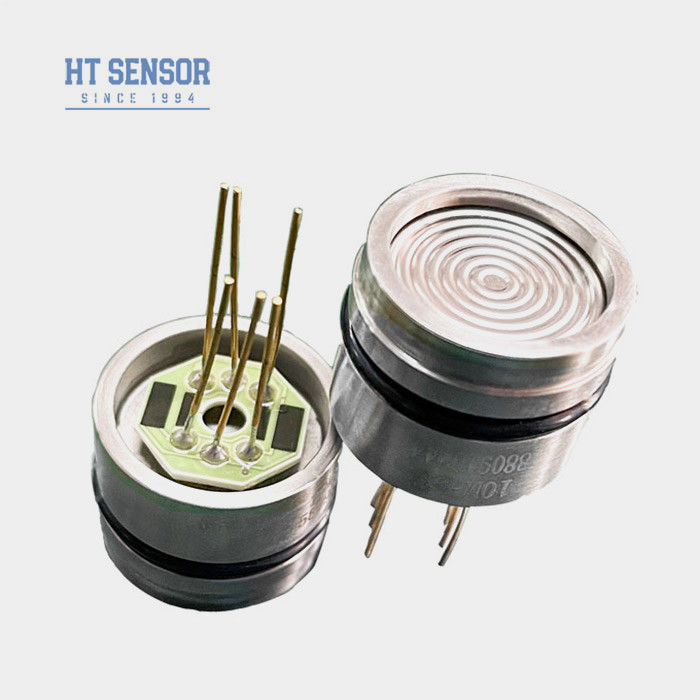

4.電気的接続:金メッキKovarピンまたは100mm高温ワイヤ。密閉(S)3500KPaS、7MPaS、10MPaS、20MPaS.40MPaS.60MPaS.100MPaS
範囲
ゲージ(G)
10KPa、20KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000Kpa
絶対(A)
| 100KPaA、200KPaA、350KPaA、700KPaA、1000KPaA、2000KPaA密閉(S)3500KPaS、7MPaS、10MPaS、20MPaS.40MPaS.60MPaS.100MPaS | |||||
| Typ | 最大 | 単位 | |||
| 非線形性 | |||||
| ±0.15 | ±0.3 | ||||
| %F.S | 再現性 | 0.05 | |||
| 0.1100±30 | ヒステリシス | ºC | |||
| 0.1 | mV | スパン出力 | ºC | ||
| 0±10±2 | mV | スパン出力 | ºC | ||
| ≤20KPa100±30 | 50±30 | mV | ±0.5 | ||
| 100±10100±30 | -20~80 | 温度誤差-ゼロ | ≤20KPa | ±0.5 | |
| -40~125 | %F.S | ≥35kPa | ±0.5 | ||
| ±1 | -20~80 | 0~70 | ≤20KPa | ºC | |
| -40~125 | ≥35kPa | 0~70 | ºC | ||
| ±1 | -20~80 | 0~70 | ≤20KPa | ºC | |
| -40~125 | ≥35kPa | 0~70 | ºC | ||
| 動作温度 | -20~80 | ºC | F.S/年 | ||
| -40~125 | ºC | F.S/年 | |||
| フルスケールの3倍または120MPaの小さい方の値を選択 | バースト圧力 | F.S/年 | |||
| 長期安定性 | 0.2 % | F.S/年 | |||
| ダイアフラム材質 | 316L | ||||
| 絶縁抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS、20Hz～2000Hzの条件下で変化なし | 衝撃 | |||
| 100g、11ms | 応答時間 | ||||
| ≤1ms | Oリングシール | ||||
| ニトリルリングまたはフルオロリング | 充填媒体 | ||||
| シリコンオイル | 重量 | ||||
| 約28g | パラメータは、以下の条件下でテストされています。 1.5mA @ 25°C | ||||

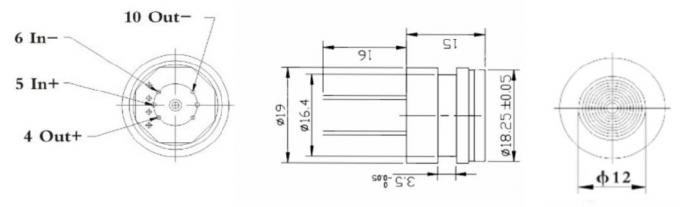

| 外形構造 | <3.5MPaS | ||||

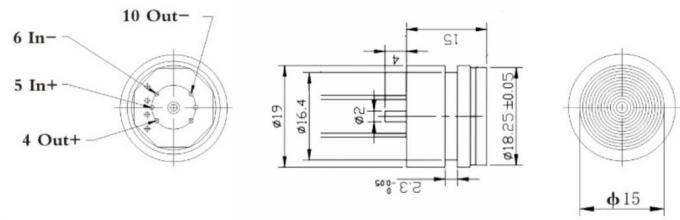

| ≥3.5MPaS | <40MPaS | ||||

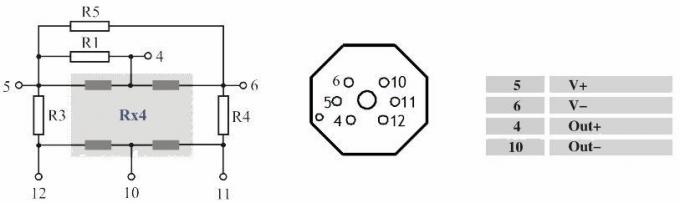

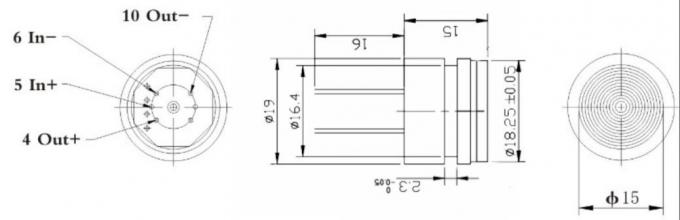

| ≥40MPaS | 電気的接続と補償 | ||||

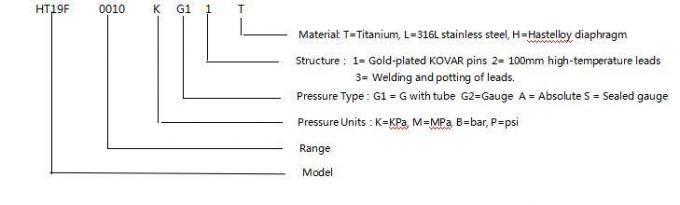

| 選択例 | |||||
| 注文のヒント | |
| 1. 必要な気密性を得るために、組み立て中にコアサイズとトランスミッタハウジングの適合性に注意してください。 |  |
| 2. ハウジングの組み立て中は、垂直に位置合わせし、均等な圧力をかけて、詰まりや補償プレートの損傷を防いでください。 3. 測定媒体がコアダイアフラムとハウジング材料（316L）と互換性がない場合は、注文時に特別な指示を提供する必要があります。 |
|
| 4. ダイアフラムの変形や貫通によるコアの損傷を防ぐため、手や鋭利なものでセンサーダイアフラムを押さないでください。 | |
| 5. ゲージ圧力コアの圧力ポートを大気に開放し、水、水蒸気、または腐食性媒体がコアの負圧室に入らないようにしてください。 |
|
|
| 6. ピンリードに変更がある場合は、実際のコアのラベルを参照してください。 |
| 製品 |
製造会社ですか？
A1:私たちは22年以上の経験を持つ製造業者です。
Q2:カスタマイズされた製品
A2:OEMおよびカスタム設計サービスを提供しています。
Q3:品質保証
| A3:当社の製品には、出荷日から元の購入者に対して12〜18か月の限定保証が付いています。Hengtongは、欠陥のある製品を無料で交換または修理します。この保証は、変更、誤用、または無視されたユニットには適用されません。 |
| Q4:出荷と梱包 |
A4:製品は通常、国際エクスプレス（UPS、FedEx、DHL、INTなど）で貨物前払いで出荷されます。また、お客様の出荷アカウントを使用して集荷することもできます。標準的な輸出梱包には、検査認証が含まれます。 Q5:お問い合わせ
A5:技術的な質問やビジネスの問題について、お客様にサービスを提供する活発で経験豊富な営業チームがいます。メッセージを残すか、オンラインサービスをクリックしてください。
