13mm シリコンピエゾレシシブ圧力センサー 呼吸道接続 ミニ圧力センサー
Product Details
| 型番: | HT13 | ワイヤリングタイプ: | 4本のワイヤー |
|---|---|---|---|
| 測定媒体: | 空気と液体 | dia: | 13mm |
| タイプ: | HT13 シリコン圧力センサー | 出力信号の種類: | mv信号 アナログタイプ |
| 材料: | 316Lステンレス鋼 | カスタマイズ: | 利用可能 |
| ハイライト |
13mm シリコンピエゾレシシブ圧力センサー,シリコンピエゾレシシブ圧力センサー 呼吸道接続,13mm ミニチュア圧力センサー |
||
Product Description

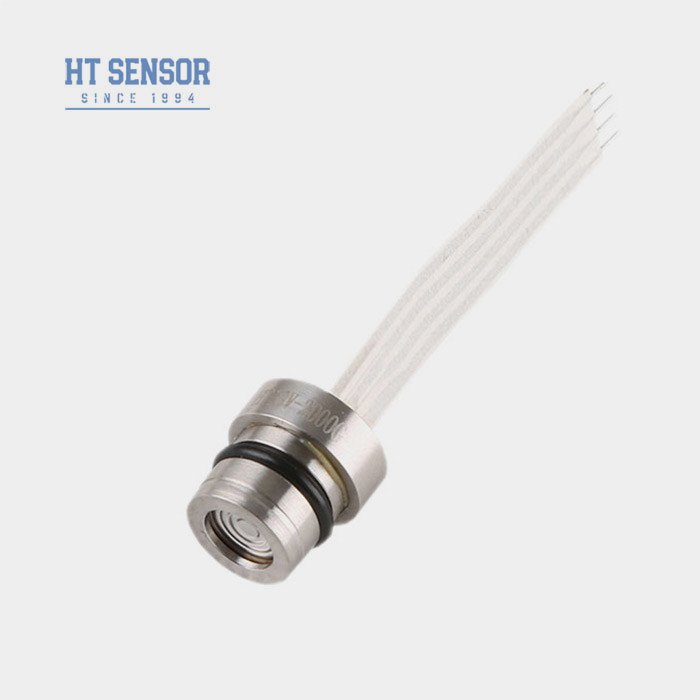

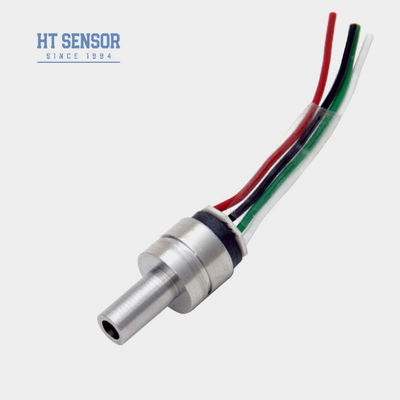

HT13 ステンレス鋼シリコン圧力センサー エアウェイ接続 ミニセンサー
HT13 シリコンピエゾ抵抗圧力センサー
シリコン圧力センサーの紹介:
HT13 シリコン圧力センサーは、最新設計のオイル充填拡散シリコン圧力センサーで、100,000回の高圧衝撃に耐え、干渉/浸食/凍結/衝撃、高精度、高安定性を備えています。すべてのステンレス鋼に誘導圧力膜を使用。圧力応答はより速く、より敏感です。特別に設計された小径圧力センサー。高品質の圧力コントローラーにとって、最も重要なのはセンサーです。316 ステンレス鋼、高精度 CNC、輸入シールを採用。
製品 機能 シリコン圧力センサーの:
- 高度な技術を利用し、316L ステンレス鋼 ハウジング
- 広い測定範囲 0～350KPa～60MpaS
- 高い信頼性と優れた安定性
- さまざまなねじインターフェースを選択可能
- 316L との互換性により、腐食性のないガスと液体の圧力を測定するのに適していますステンレス鋼
- コンパクトな設計で、スペースが限られた用途に最適です
- 圧力の監視と制御のためにプロセス制御システムで使用
- 圧力測定のために、冷凍システムやエアコンプレッサーで一般的に使用
- 電源: ≤2mA DC (標準 1.5mA DC)
- 入力インピーダンス:3KΩ~6KΩ
- 出力インピーダンス:2.5KΩ~6KΩ

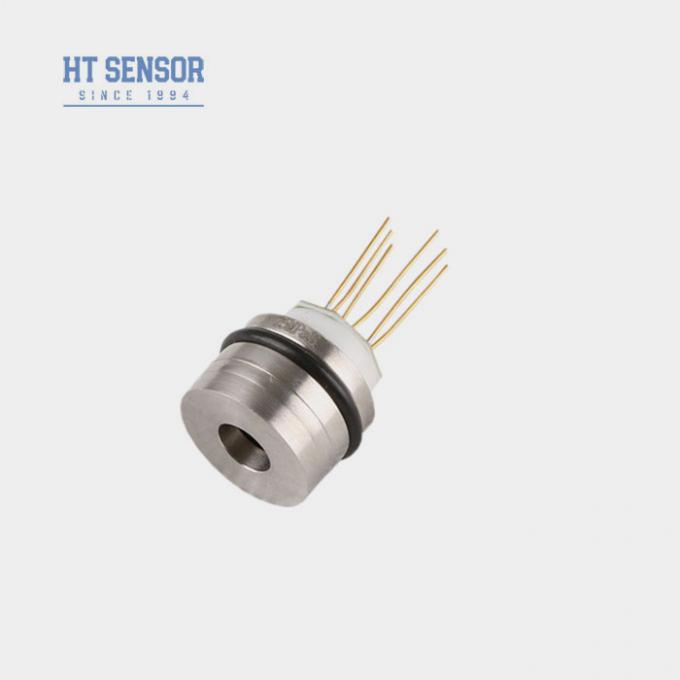

- 電気的接続:金メッキ Kovar ピンまたは 100mm 高温ワイヤ
| 性能パラメータシリコン圧力センサーの: | ||||
| 測定範囲 | ゲージ(G) | 350KPa,1000KPa,2000Kpa | ||
| 絶対(A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | |||
| 密閉(S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | |||
| Typ | 最大 | 単位 | ||
| 直線性 | ±0.15 | ±0.3 | %F.S | |
| 再現性 | 0.05 | 0.1 | %F.S | |
| ヒステリシス | 0.05 | 0.1 | %F.S | |
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |
| フルスケール出力 | 100±10 | 100±30 | mV | |
| ゼロオフセット温度ドリフト | ±0.5 | ±1 | %F.S | |
| フルスケール温度ドリフト | ±0.5 | ±1 | %F.S | |
| 補償温度 | 0~70 | ºC | ||
| 動作温度 | -20~80 | ºC | ||
| 保存温度 | -40~125 | ºC | ||
| 許容過負荷 | フルスケールの3倍または80MPaの小さい方の値を選択 | |||
| バースト圧力 | フルスケールの5倍 | |||
| 長期安定性 | 0.2 % | F.S/年 | ||
| ダイヤフラム材質 | 316L | |||
| 絶縁抵抗 | ≥200MΩ 100VDC | |||
| 振動 | 10gRMS、20Hz～2000Hzの条件下で変化なし | |||
| 衝撃 | 100g、11ms | |||
| 応答時間 | ≤1ms | |||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | |||
| 充填媒体 | シリコンオイル | |||
| 重量 | 約15g | |||
| パラメータは次の条件下でテストされています: 1.5mA @ 25°C | ||||

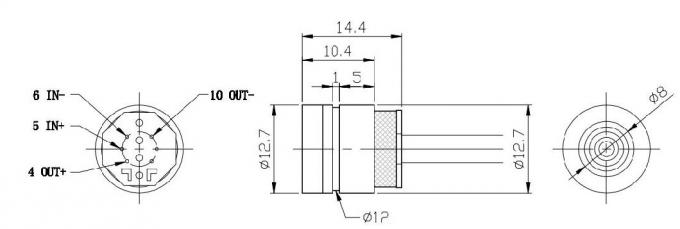

| 外形構造 | |
| タイプ1 | |
| タイプ2 | |
| 電気的接続と補償 |
|
| 選択例 |
| 注文のヒント |
気密性 2. ハウジングの組み立て中は、垂直に位置合わせし、均等な圧力をかけて、詰まりや補償プレートの損傷を防いでください。
3. 測定媒体がコアダイヤフラムとハウジング材質 (316L) に適合しない場合は、注文時に特別な指示を出す必要があります。
4. ダイヤフラムの変形や貫通によるコアの損傷を防ぐため、手や鋭利なものでセンサーダイヤフラムを押さないでください。
5. ゲージ圧力コアの圧力ポートを大気に開放し、水、水蒸気、または腐食性媒体がコア負圧室に入らないようにしてください。
6. ピンリードに変更がある場合は、実際のコアのラベルを参照してください。
