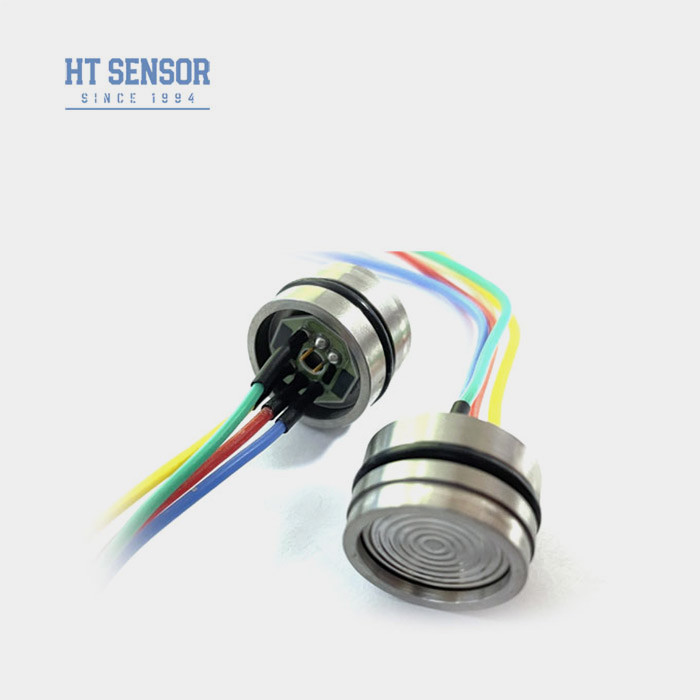

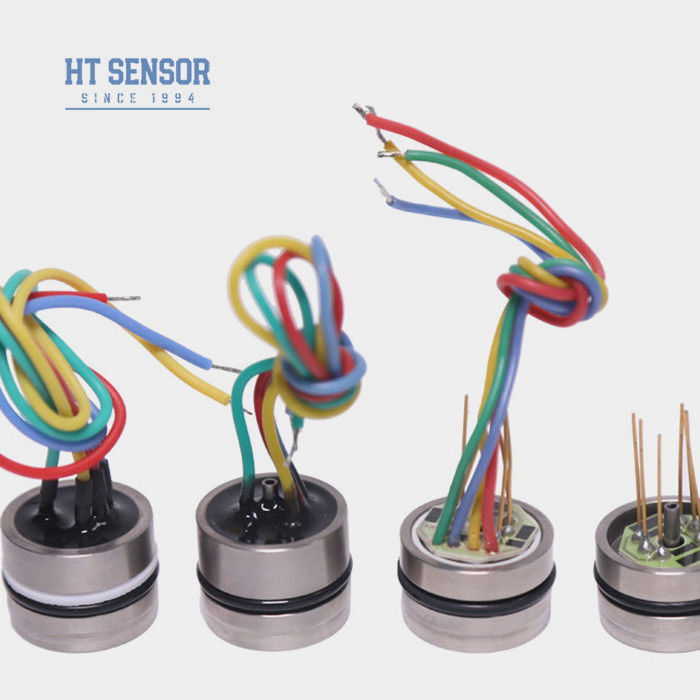

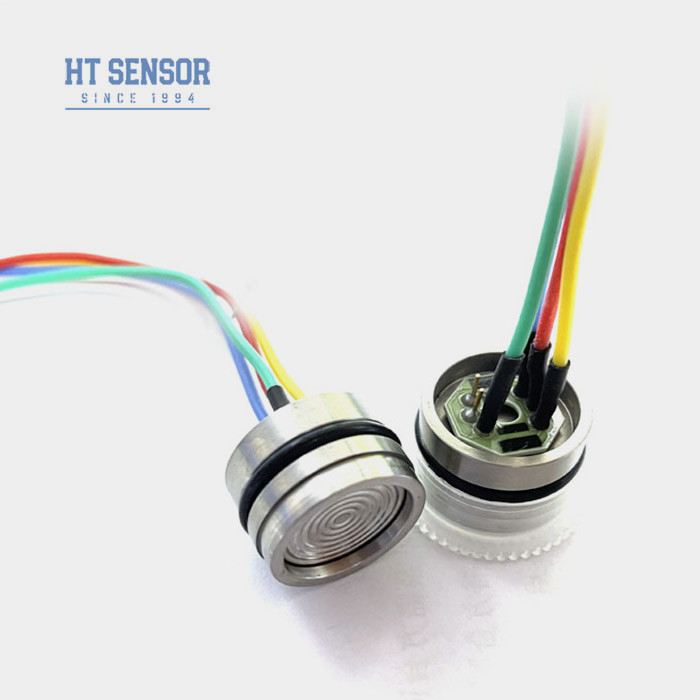

19mm直径 シリコン弁センサー 316L ピエゾレシシブ圧力センサー
Product Details
| 材料: | 316L | ミニ範囲: | 10kpa |
|---|---|---|---|
| 最大範囲: | 100MPA | 供給: | 2mAよりより少し |
| 出力: | mv信号 | 選択可能: | 4色のシリコーン ワイヤー |
| モデル: | HT19 | 高い: | 12mm |
| ハイライト |
19mm 直径 シリコン弁圧力センサー,シリコン弁圧力センサー 316L,316L ピエゾレシシブ圧力センサー |
||
Product Description
HT19 19mm 直径 316L 素材 Mv 信号出力 拡散 シリコン 圧力センサー セル
HT19 ピエゾレシシブシリコン圧力センサー
15mm シリコン圧力センサーの導入:
HT19 ピエゾレシシブシリコン圧力センサー 主な部品は高安定性分散反射シリコンセンサーです感知パケットは,感知要素に316Lステンレス鋼弁から圧力を転送するためにシリコンオイルを使用ガスおよび液体の圧力を測定するために,拡散したシリコンのピエゾレシシブ効果方法が使用されました. これは圧力を測定するために最も一般的に使用される分散したシリコンセンサーです.価格も他のタイプより安く.
製品の特徴15mm シリコン圧力センサー:
- 広い測定範囲:0~10KPa~100Mpa
- ピエゾレシスティブ・シリコン・センシング・エレメント
- フル316LSS,フルチタンまたはハステロイ弁
- Oリングの固定装置
- 高度な精度と安定性
申請15mm シリコン圧力センサー:
- ガスと液体の測定圧
- 石油採掘
- 水供給,暖房供給 都市
- プロセス制御システム
- 航空及び航海検査
- 液圧
電気性能15mm シリコン圧力センサー:
- 供給:1.5mADC
- 入力インペダンス:3KΩ~6KΩ
- 出力インペダンス:2.5KΩ~6KΩ
- 隔熱抵抗:≥100MΩ/50VDC
- 隔熱電圧:500VAC 住宅と電気接続の間の損傷を引き起こさない
- 中等対応:液体,ガス対応 316Lステンレス鋼
シリコン圧力センサーの性能仕様
| パラメータ |
範囲:0~10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,700KPa,1MPa,2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| 典型的な | マックス | 単位 | ||
| 圧力の非線形性 |
±015 |
±03 | %F.S | |
| 圧重複性とヒステレシス | 0.02 | 0.05 | %F.S | |
| ゼロ出力 | 0±1 | 0±2 | mV | |
| スパン出力 | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| 温度エラー-ゼロ | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±05 | ±1 | %F.S | |
| 温度 誤差 範囲 | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±05 | ±1 | %F.S | |
| 証明圧力 | 3X 定数範囲または120MPa,いずれかが小さい | オーケー オーケー | ||
| 動作温度範囲 | -20~80 | °C | ||
| 補償された温度範囲 | 0~70,0~50 (範囲≤20KPa) | °C | ||
| 貯蔵温度範囲 | -40~125 | °C | ||
注:上記パラメータ条件下:電源: 1.5mA 温度: 25°C
サイズ
| 注文のヒント |
1必要な空気密度を達成するために,組み立て中にコアサイズとトランスミッターハウジングとの間にフィットに注意
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとホイジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
